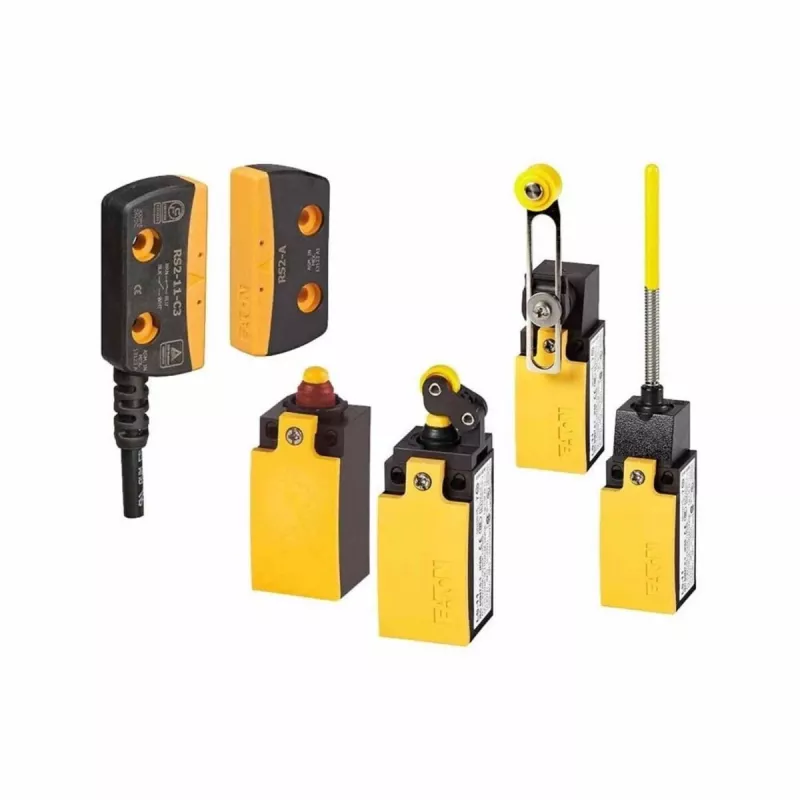

Eaton LS-11/P ribinis jungiklis, ritininis svirtis, geltonas, 1NO+1NC, IP66/IP67, 6A/250VAC 266112

10 000 000 mechaninių operacijų – tiek ciklų atlaiko Eaton LS-11/P ribinis jungiklis. Tai profesionalus sprendimas, kai reikia patikimai fiksuoti judančių dalių padėtį gamybos linijose, konvejerių galuose ar apsauginių durų mechanizmuose.

Kodėl verta rinktis

Šis jungiklis su ritinine svirtimi sukurtas atlaikyti dideles mechanines apkrovas – ritinėlis lengvai rieda per slenkančius ar besisukančius paviršius, todėl susidėvėjimas daug mažesnis nei naudojant stūmoklinį kontaktą. Termoplastinis korpusas su IP66/IP67 apsaugos laipsniu užtikrina, kad nei dulkės, nei vandens purslai nepateks į vidų net sudėtingomis sąlygomis.

Pagrindinės specifikacijos

• Pavaros tipas: ritininė svirtis
• Kontaktų konfigūracija: 1NO + 1NC (vienas normaliai atviras, vienas normaliai uždaras)
• Perjungimo principas: momentinis (snap action)
• Korpuso medžiaga: termoplastikas
• Apsaugos laipsnis: IP66, IP67
• Vardinė darbinė srovė: 6 A prie 230 V AC, 0,5 A prie 220 V DC
• Vardinė darbinė įtampa: 250 V AC, 250 V DC
• Prijungimas: varžtiniai gnybtai
• Kabelio įvadas: M20 x 1,5
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis ilgaamžiškumas: 10 000 000 operacijų
• Elektrinis ilgaamžiškumas: 500 000 operacijų
• Montavimas: prie pagrindo
• Spalva: geltona
• Atitinka standartus: IEC/EN 60947-5-1, UL, CSA
• Vardinė izoliacijos įtampa: 400 V
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Užteršimo laipsnis: 3

Kam tinka

• Konvejerių juostų galinių padėčių fiksavimui
• Mašinų apsauginių gaubtų blokavimui
• Stumdomų durų ar vartų padėties nustatymui
• Automatizuotų surinkimo linijų valdymui

Kaip naudoti

Jungiklis montuojamas prie pagrindo, o laidai prijungiami prie varžtinių gnybtų per M20 x 1,5 kabelio įvadą. Dėl momentinio perjungimo kontakto signalas perduodamas akimirksniu, todėl tinka net greitai judančioms dalims. Užteršimo laipsnis 3 leidžia naudoti patalpose, kur gali susidaryti laidžiosios dulkės ar drėgmė.

Patarimas: reguliariai tikrinkite ritinėlio būklę – esant dideliam ciklų skaičiui, laiku pakeistas ritinėlis prailgins viso jungiklio tarnavimo laiką. Montuodami įsitikinkite, kad svirtis juda laisvai ir niekas netrukdo jos eigai.
