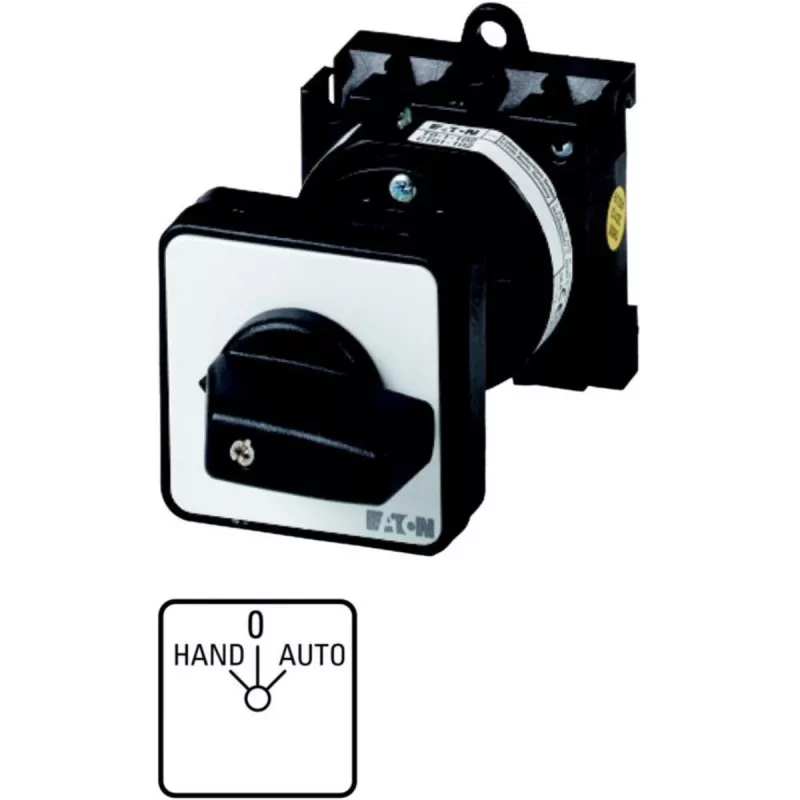

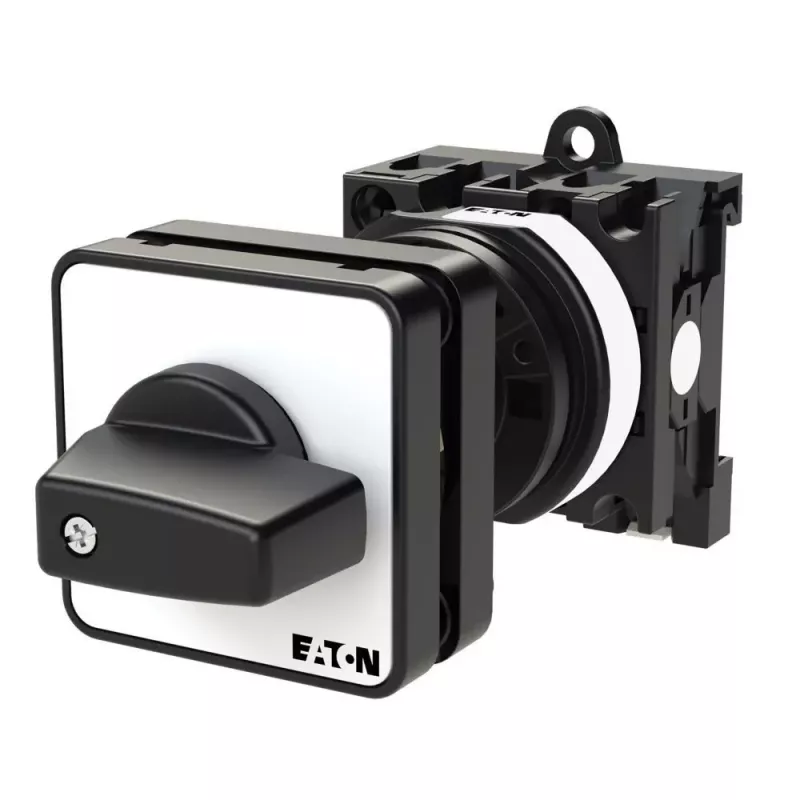

Eaton T0-1-15431/Z rotacinis kumštelinis jungiklis, 1-polio, 20A, 690V AC, įleidžiamas, juodas/baltas

20 A nepertraukiamos srovės ir 690 V AC darbinės įtampos – tokie parametrai iš karto parodo, kad Eaton T0-1-15431/Z rotacinis kumštelinis jungiklis skirtas rimtiems darbams. Jis tvirtai valdo mašinų ir valdymo grandinių maitinimą, o įleidžiamas montavimas su 48 x 48 mm priekine plokšte leidžia jį tvarkingai įmontuoti į skydą.

Kodėl verta rinktis

• 20 A nepertraukiamoji srovė – atlaiko didesnius krūvius
• 690 V AC darbinė įtampa – tinka įvairioms pramoninėms sistemoms
• Kompaktiška įleidžiama konstrukcija su 48 x 48 mm priekine plokšte
• IP65 priekinė apsauga – atspari dulkėms ir vandens srovėms
• Juoda rankenėlė ir balta priekinė plokštė su aiškiais ženklais

Kasdienis naudojimas

Jungiklis turi paprastą 90° perjungimo veiksmą tarp dviejų padėčių (0-1), todėl puikiai tinka kaip pagrindinis mašinų ir valdymo grandinių jungiklis. Prisukami gnybtai užtikrina patikimą sujungimą, o gaminys atitinka IEC/EN 60947 ir VDE 0660 standartus.

Techniniai duomenys

• Jungiklio tipas: rotacinis kumštelinis jungiklis
• Funkcija: įjungimo/išjungimo jungiklis (pagrindinis jungiklis)
• Polių skaičius: 1
• Perjungimo padėčių skaičius: 2 (0-1)
• Perjungimo kampas: 90°
• Nepertraukiamoji srovė (Iu): 20 A
• Darbinė įtampa (Ue): 690 V AC
• Impusinė atsparumo įtampa (Uimp): 6 kV
• Darbinė galia AC-23A (400 V): 5,5 kW
• Sąlyginė trumpojo jungimo srovė (Iq): 6 kA
• Montavimo tipas: įleidžiamas (priekiniame skydelyje)
• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: prisukami gnybtai
• Rankenėlės spalva: juoda
• Priekinės plokštės spalva: balta su juodais ženklais
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kam tinka

Šis jungiklis skirtas meistrams, elektrikams ir pramonės įmonėms, kurioms reikia patikimo pagrindinio jungiklio mašinose ar valdymo spintose. Dėl atsparumo dulkėms ir vandeniui jis tinka ir drėgnesnėse bei dulkėtose darbo vietose.

Kaip naudoti

Įmontuokite jungiklį į priekinį skydą, prijunkite laidus prie prisukamų gnybtų ir užveržkite. Pasukite rankenėlę 90° kampu, kad perjungtumėte tarp 0 ir 1 padėčių. Prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo.

Patarimas: reguliariai patikrinkite gnybtų užveržimą ir rankenėlės eigą – taip užtikrinsite ilgą ir saugų jungiklio tarnavimą net intensyvaus naudojimo sąlygomis.
