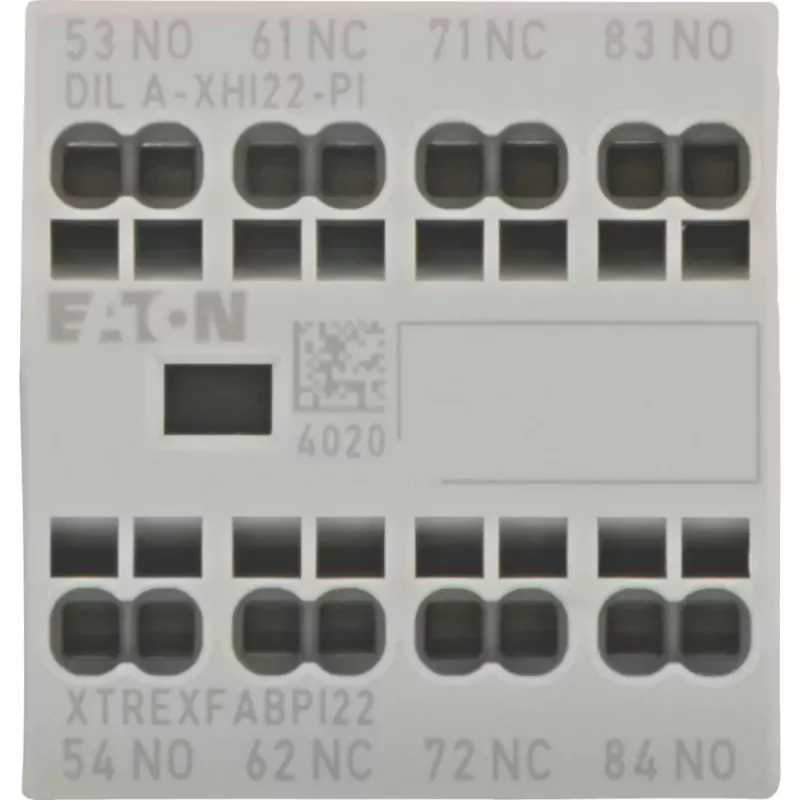

Eaton DILA-XHI22-PI pagalbinis kontaktų blokas, 2NO+2NC, 4A, tvirtinamas priekyje, 199319

Skydų montuotojams, kuriems reikia papildomų kontaktų Eaton DILM kontaktoriuose, šis pagalbinis blokas yra tiesus sprendimas. Jis tvirtinamas tiesiai prie kontaktoriaus priekio ir iš karto suteikia du normaliai atvirus (NO) bei du normaliai uždarus (NC) kontaktus – tiek signalizacijai, tiek blokavimo grandinėms.

Kodėl verta rinktis

Eaton DILA-XHI22-PI pasižymi kompaktiška konstrukcija, kuri puikiai dera su DILM serijos kontaktoriais. 2NO+2NC konfigūracija leidžia lanksčiai realizuoti tiek būsenos indikaciją, tiek tarpusavio blokavimą, o tvirta konstrukcija užtikrina ilgą tarnavimo laiką net ir intensyvaus darbo sąlygomis.

Kam tinka

• Variklių valdymo grandinėms, kuriose reikia papildomų kontaktų grįžtamajam ryšiui
• Blokavimo ir saugos grandinėms pramoninėse mašinose
• Valdymo skydų gamintojams, naudojantiems Eaton DILM7–DILM38, DILMP20, DILMP32 ir DILMP45 kontaktoriuss

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Nominali darbinė srovė: 4 A esant AC-15, 230 V; 1 A esant DC-13, 220 V
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Tvirtinimas: priekinis, ant kontaktoriaus
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20 (gnybtams)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Laidininko skerspjūvis: nuo 0,75 iki 2,5 mm² (vientisos arba suvytos)
• Mechaninis ilgaamžiškumas: >10 mln. operacijų
• Elektrinis ilgaamžiškumas: >1 mln. operacijų
• Atitinka standartą: IEC/EN 60947-5-1

Kaip naudoti

Blokas skirtas varžtiniam prijungimui ir palaiko 0,75–2,5 mm² laidininkus. Jis atlaiko aplinkos temperatūrą nuo -25 °C iki +60 °C, todėl tinka įvairioms pramoninėms reikmėms. Montuojant tiesiai ant kontaktoriaus priekio, papildomi kontaktai integruojami greitai ir be papildomų laikiklių.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus modelis priklauso DILM7–DILM38, DILMP20, DILMP32 arba DILMP45 serijai – taip užtikrinsite suderinamumą. Varžtus užveržkite rekomenduojamu momentu, kad kontaktai ilgai tarnautų.
