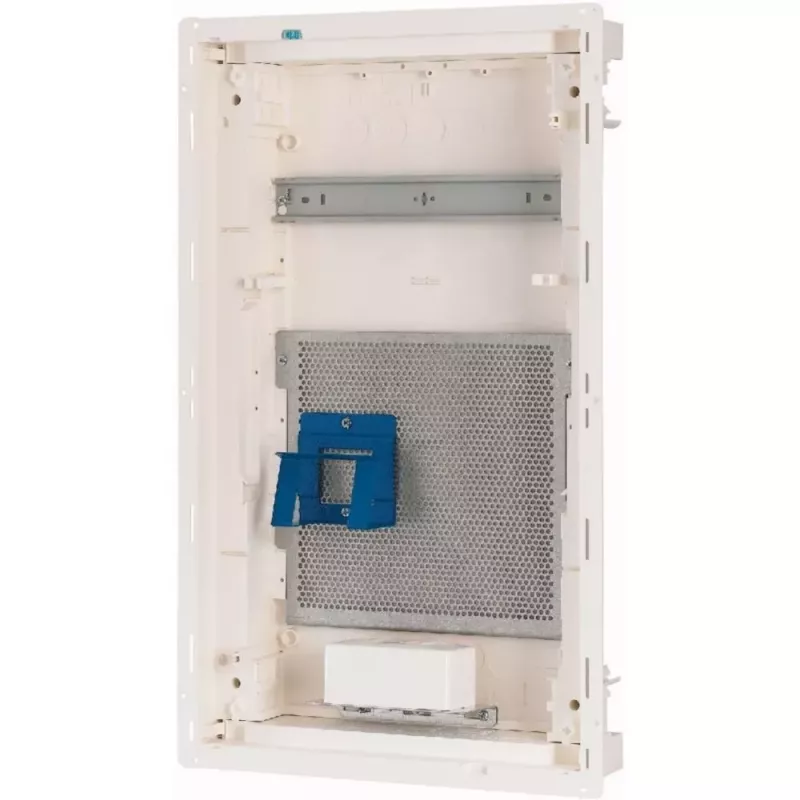

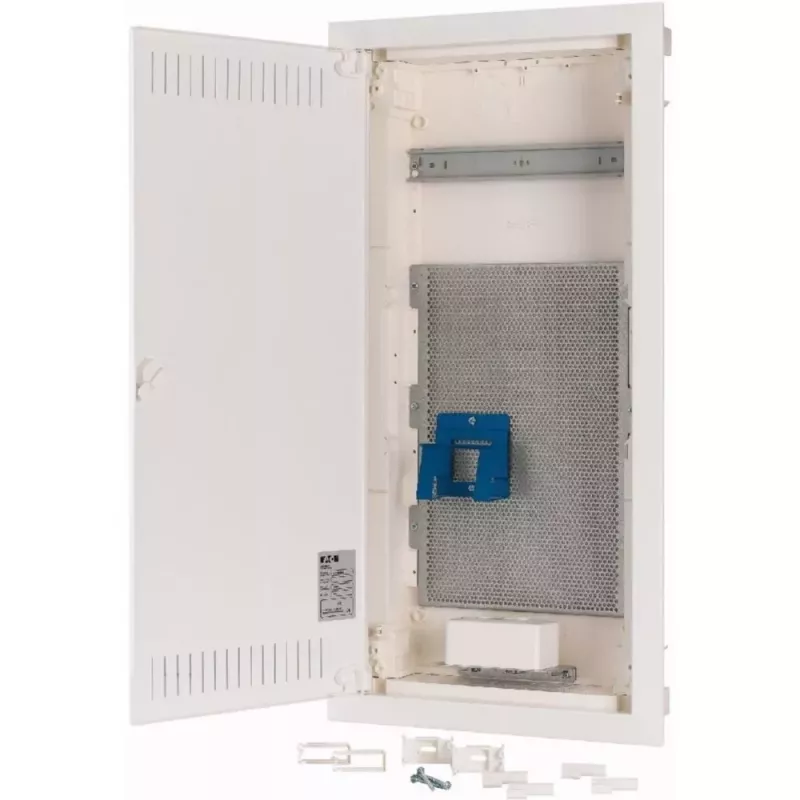

Eaton KLV-48HWM-F įleidžiama paskirstymo lenta, 48 modulių vienetai, 4 eilės, permatomos durys, balta 178836

Kai elektros instaliacijoje reikia sutalpinti daug automatinių jungiklių, diftrelinių ir kitų modulinių įrenginių, dažnai pritrūksta vietos arba tenka taikytis prie netvarkingo skydelio. Eaton KLV-48HWM-F išsprendžia šią problemą – tai įleidžiama paskirstymo lenta, talpinanti net 48 modulius keturiose eilėse, tad viskas išlieka tvarkinga ir lengvai pasiekiama. Permatomos durys leidžia patikrinti įrenginių būseną neatidarius skydo, o balta RAL 9016 spalva harmoningai dera prie šiuolaikinių interjerų.

Kam skirta

Elektrikams ir skydų montuotojams, kurie įrengia ar atnaujina paskirstymo sistemas namuose, biuruose, parduotuvėse bei nedideliuose pramoniniuose objektuose. Tinka projektams, kur reikalinga įleidžiama lenta su gausia erdve moduliniams įrenginiams ir neutralia išvaizda.

Pagrindinės savybės

• 48 modulių vienetai (12 vienetų eilėje) keturiose eilėse – lankstus išdėstymas
• Įleidžiama konstrukcija sklandžiai integruojama į sieną
• Permatomos durys, atidaromos 180° kampu – patogu apžiūrėti ir prižiūrėti
• Plastikinis korpusas, be halogenų, baltos RAL 9016 spalvos
• Paruoštos išpjovos kabelių įvadams iš kelių pusių
• Pridedami N ir PE gnybtų blokai – greitas pajungimas
• Vardinė izoliacijos įtampa 400 V AC, atsparumas smūgiams IK05
• Darbinė temperatūra nuo -5 iki +40 °C

Specifikacijos

• Montavimo tipas: įleidžiama
• Modulių vienetų skaičius: 48
• Eilių skaičius: 4
• Apsaugos klasė: IP30
• Medžiaga: plastikas
• Spalva: balta (RAL 9016)
• Durų tipas: permatomos
• Vardinė izoliacijos įtampa: 400 V AC
• Kaitinamosios vielos bandymo temperatūra: 850 °C
• Be halogenų: taip
• Gnybtų blokai: N ir PE
• Standartai: VDE, CE
• Naudojimo sritis: gyvenamoji, komercinė, lengvoji pramonė
• Kabelių įvadas: paruoštos išpjovos
• Įleidimo gylis: 90 mm
• Durų atidarymo kampas: 180°
• Darbinė temperatūra: nuo -5 iki +40 °C
• Atsparumas smūgiams: IK05

Kaip naudoti

Prieš montuodami suplanuokite įrenginių išdėstymą keturiose eilėse – taip efektyviausiai išnaudosite 48 modulių erdvę. Permatomos durys leidžia greitai patikrinti automatinių jungiklių būseną atliekant eilinę apžiūrą. Jei reikia montuoti ant sienos paviršiaus, rinkitės AP variantą (jei yra).

Patarimas: montuodami skydą, palikite šiek tiek laisvos vietos kabeliams, kad ateityje galėtumėte lengvai pridėti naujų modulių. Reguliariai apžiūrėkite permatomą dangtį – taip pastebėsite perkaitusius ar suveikusius apsaugos įtaisus.
