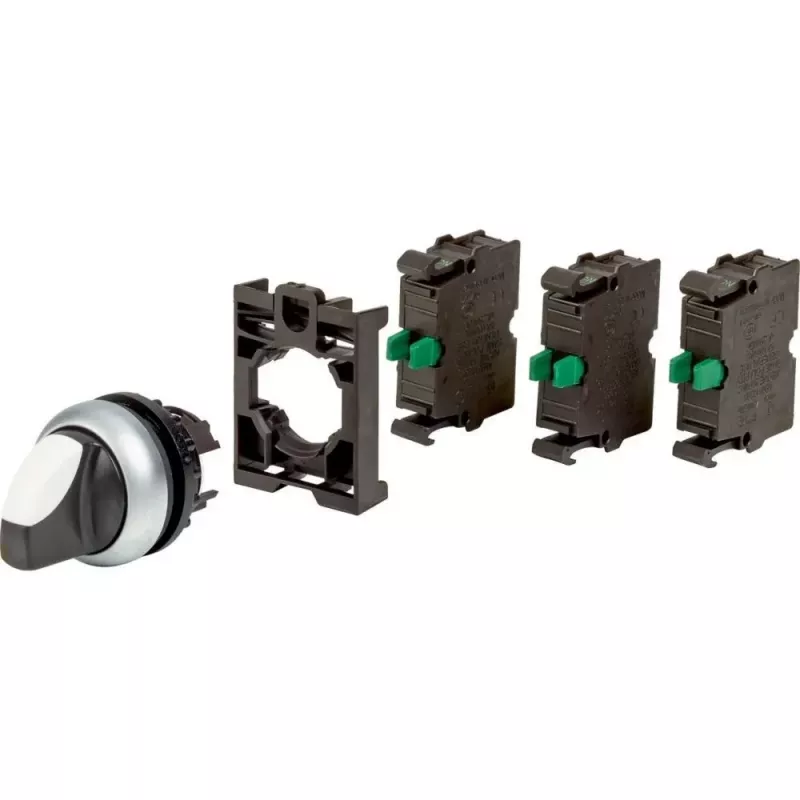

Eaton M22-WRK-3K10-BVP 3 padėčių fiksuotas rotacinis jungiklis, juoda rankenėlė, plastikinis priekinis žiedas 110923

Kai reikia patikimo valdymo, kuris išlieka nustatytoje padėtyje – nesvarbu, ar tai būtų konvejerio režimas, pakuotės mašinos darbo režimas ar variklio valdymo grandinė – Eaton M22-WRK-3K10-BVP yra būtent toks sprendimas. Šis 3 padėčių fiksuotas rotacinis jungiklis su juoda rankenėle ir plastikiniu priekiniu žiedu yra sukurtas 22,5 mm montavimo angai. Jis puikiai tinka pramoniniams valdymo pultams, kur operatorius turi pasirinkti režimą ir jis išliktų nepakitęs.

Kodėl verta rinktis

M22 serija yra modulinė sistema, todėl šį jungiklį galima derinti su kitais Eaton kontaktiniais blokais ir priedais. Juodas plastikinis priekinis žiedas ir rankenėlė užtikrina aiškų, patvarų valdymą, o IP66 apsauga priekinėje dalyje tinka net drėgnose ar dulkėtose aplinkose. Fiksuotas veikimas reiškia, kad jungiklis lieka pasirinktoje padėtyje tol, kol jo patys nepakeisite – nereikia laikyti rankos.

Kam tinka

• Režimo pasirinkimui pramoninėse mašinose
• Rankiniam valdymui skirstomuosiuose pultuose
• Variklių valdymo grandinėms, kuriose reikalingas fiksuotas kontaktas

Pagrindinės specifikacijos

• Serija: M22
• Padėčių skaičius: 3
• Veikimo tipas: fiksuotas (užsifiksuojantis)
• Perjungimo kampas: 2 x 45°
• Pavaros tipas: rankenėlė / trumpa svirtis
• Pavaros spalva: juoda
• Priekinio žiedo medžiaga: plastikas
• Priekinio žiedo spalva: juoda
• Montavimo skersmuo: 22,5 mm
• Kontaktų konfigūracija: 1 normaliai atviras (NO)
• Apsaugos klasė (priekinė): IP66
• Prijungimo tipas: varžtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė aplinkos temperatūra: -25 iki +70 °C
• Mechaninis ilgaamžiškumas: > 0,5 mln. operacijų
• Standartai: IEC/EN 60947, VDE 0660

Kaip naudoti

Jungiklis montuojamas į 22,5 mm skersmens skydo angą. Varžtiniai gnybtai leidžia patikimai prijungti laidus. Pasirinkę režimą, galite paleisti rankas – jungiklis išliks toje padėtyje, kol vėl jį pasuksite.

Patarimas: prieš montuodami įsitikinkite, kad skydo anga atitinka 22,5 mm, o laidai tvirtai priveržti. Jei naudojate kelių padėčių režimus, aiškiai pažymėkite kiekvieną padėtį etiketėmis, kad operatoriai lengvai atpažintų.
