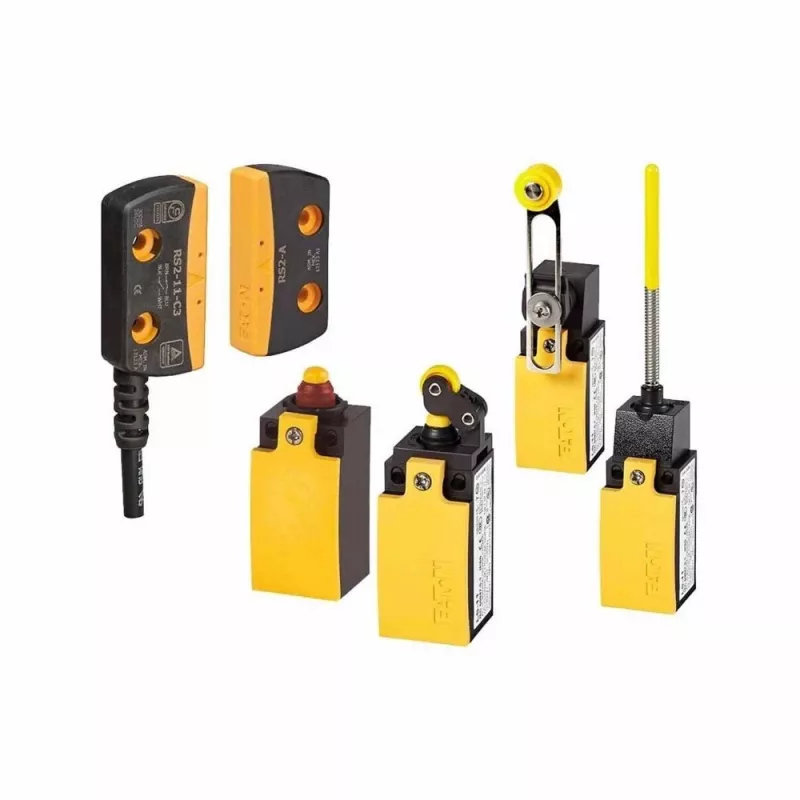

Eaton LS-S02/L ribinė jungtis su ritinėlio svirtimi, 400 V AC, 4 A, IP67 106781

Termoplastinis korpusas su IP67 sandarumu – štai kas pirmiausia krenta į akis šioje Eaton LS-S02/L ribinėje jungtyje. Toks derinys reiškia, kad jutiklis nepasiduos nei dulkėms, nei drėgmei, nei kasdieniam mechaniniam poveikiui gamybos ceche.

Kodėl verta rinktis

Ritinėlio svirties pavara puikiai tinka ten, kur reikia fiksuoti slenkančių ar besisukančių mašinos dalių padėtį – svirtis lengvai „perskaito“ judesį ir perduoda signalą toliau. Momentinis (su spyruokliniu grąžinimu) perjungimas užtikrina, kad kontaktai grįžta į pradinę padėtį vos atleidus svirtį, todėl ciklas išlieka tikslus ir pasikartojantis.

Vienas normaliai atidarytas (NO) ir vienas normaliai uždarytas (NC) kontaktas leidžia jungti tiek signalines, tiek valdymo grandines be papildomų komponentų. Kompaktiškas korpusas lengvai telpa net ankštose mašinos vietose, o varžtiniai gnybtai ir M20 x 1.5 kabelio įvadas palengvina montavimą.

Kam tinka

• Staklių padėties nustatymui
• Konvejerių eigos pabaigos fiksavimui
• Automatinio surinkimo įrangai
• Pramoninėms saugos grandinėms

Pagrindinės specifikacijos

• Serija: LS-S
• Pavara: ritinėlio svirtis
• Perjungimo funkcija: momentinė (spyruoklinis grąžinimas)
• Kontaktai: 1 NO + 1 NC
• Nominali įtampa: 400 V AC
• Nominali srovė: 4 A
• Apsaugos klasė: IP67
• Korpusas: termoplastikas
• Prijungimas: varžtiniai gnybtai
• Kabelio įvadas: M20 x 1.5
• Darbinė temperatūra: -25 iki +70 °C
• Standartai: IEC/EN 60947

Kaip naudoti

Montuokite jungtį taip, kad ritinėlio svirtis liestų judančią mašinos dalį per visą reikiamą eigą. Prieš paleisdami įrangą patikrinkite, ar svirties eiga atitinka numatytą perjungimo tašką, ir ar kontaktai suveikia patikimai abiem kryptimis. Kabelį įveskite per M20 x 1.5 įvadą ir naudokite tinkamą sandarinimo įvorę – tik taip išlaikysite IP67 apsaugą.

Patarimas: prieš galutinai priverždami korpusą, kelis kartus ranka prasukite svirtį ir įsitikinkite, kad ji grįžta į pradinę padėtį be strigimo. Jei jungtis montuojama vibracijos zonoje, periodiškai patikrinkite varžtinių gnybtų priveržimą – taip išvengsite netikėtų kontaktų sutrikimų.
