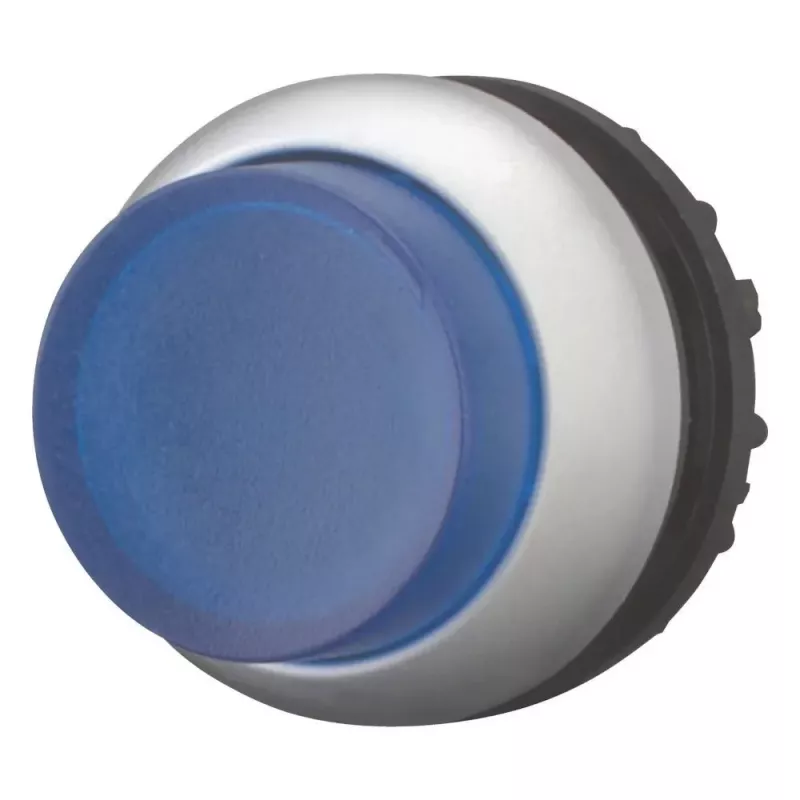

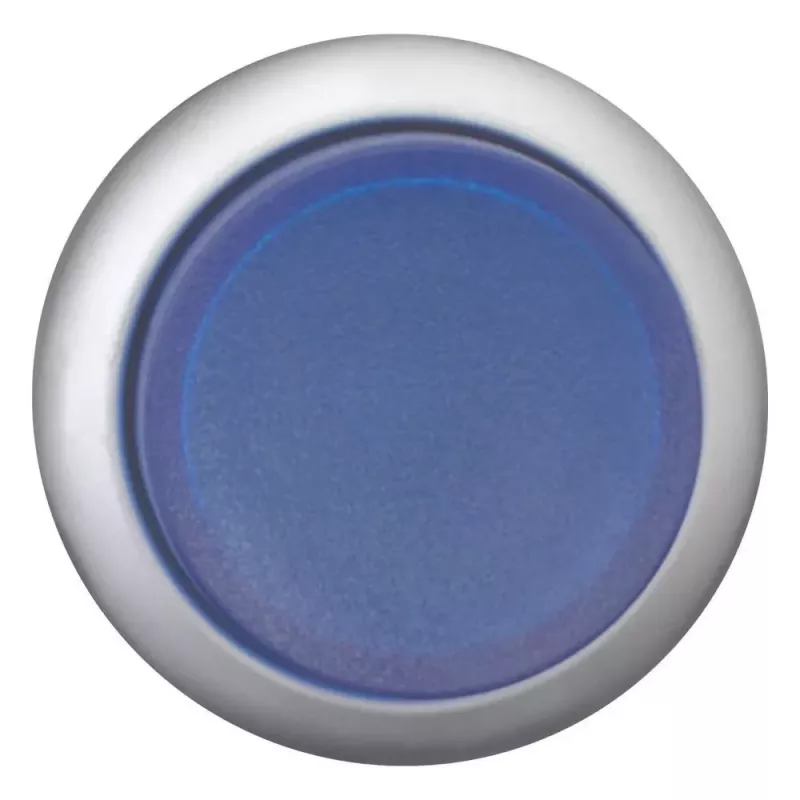

Eaton M22-DLH-B plokščia mygtuko galvutė, mėlyna, titano apvadas, 22,5 mm 216973

Valdymo pultuose, kuriuose dulkių, drėgmės ar plovimo sąlygos kasdienybė, kiekvienas mygtukas turi būti patikimas ir aiškiai matomas. Eaton M22-DLH-B – tai plokščia momentinė mygtuko galvutė su mėlynu mygtuku ir titano spalvos apvadu, skirta 22,5 mm skylei. Ji sukurta taip, kad atlaikytų sunkiausias sąlygas ir tarnautų ilgus metus.

Kam skirta

Ši galvutė skirta pramoninių valdymo pultų montuotojams ir mašinų gamintojams, kuriems reikia patikimo priekinio valdymo elemento. Ji puikiai tinka įrenginiams, kuriuose atliekamas plovimas aukštu slėgiu arba yra daug dulkių, nes atitinka aukštus apsaugos reikalavimus.

Pagrindinės savybės

• Plokščia momentinė mygtuko galvutė
• Mėlynas mygtukas su titano spalvos metaliniu apvadu
• Tinka 22,5 mm skersmens skylei
• Apsaugos klasė iš priekio: IP66, IP67, IP69K
• Suderinama su Eaton M22 kontaktų blokais (parduodami atskirai)

Specifikacijos

• Serija: M22
• Veikimas: momentinis (nefiksuojamas)
• Galvutės forma: plokščia
• Mygtuko spalva: mėlyna
• Apvado medžiaga/spalva: titanas (metalinis)
• Montavimo skersmuo: 22,5 mm
• Suderinamas su plokštės storiu: 1–6 mm
• Darbinė temperatūra: nuo -25 iki +70 °C
• Mechaninis atsparumas: > 5 milijonai operacijų
• Nominali izoliacijos įtampa (Ui): 500 V (su atitinkamu kontaktų bloku)
• Nominali impulsinė įtampa (Uimp): 6000 V (su atitinkamu kontaktų bloku)
• Reikalingi komponentai: M22 kontaktų blokas (pvz., M22-K10, 1 N/O)

Kaip naudoti

Norint užbaigti mygtuką, reikia pridėti Eaton M22 kontaktų bloką. Pati galvutė nejungia jokios apkrovos – ji tik perduoda paspaudimą kontaktų blokui. Sumontuokite galvutę į 22,5 mm skylę, pritvirtinkite kontaktų bloką iš galinės pusės ir prijunkite laidus prie kontaktų.

Patarimas: pasirinkite kontaktų bloką pagal reikiamą funkciją (pvz., M22-K10 – vienas normaliai atidarytas kontaktas). Jei reikia papildomų kontaktų, rinkitės M22-K01 (normaliai uždarytas) arba kombinuotus blokus. Visada įsitikinkite, kad galvutė ir kontaktų blokas yra sujungti iki galo, kad būtų užtikrintas patikimas kontaktas.
