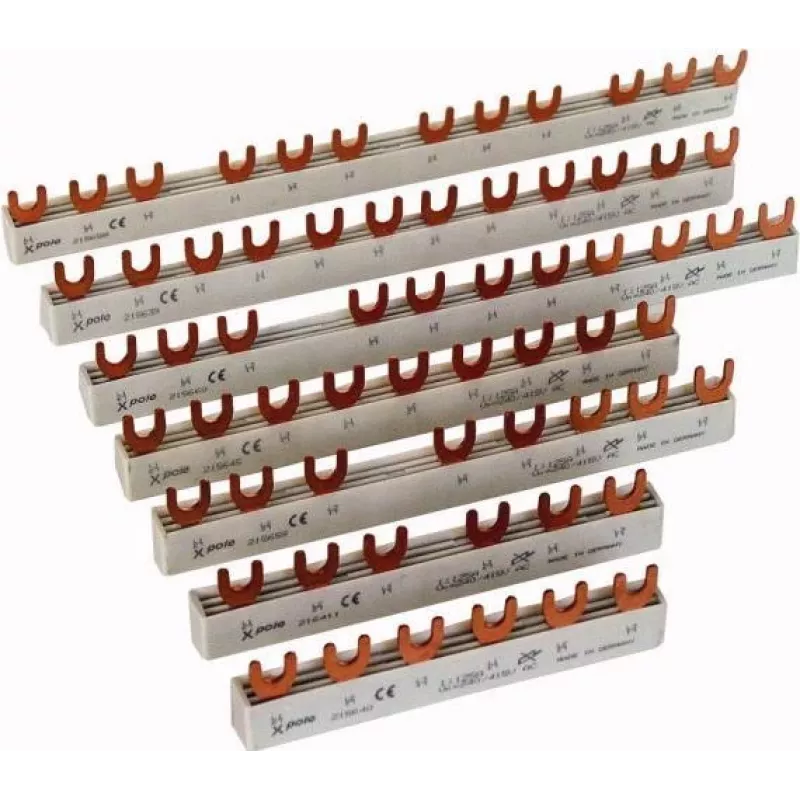

Eaton Euro-Vario 63A kontaktinė šyna EVG-3P+3N/12MO, 12 modulių, 3 fazių + 3 neutralės, 10 mm², pilnai izoliuota, 400 V AC, pilka 121091

Skirstomosiose spintose sujungti kelis automatinius jungiklius ir apsaugos nuo nuotėkio reles atskirais laidais užima daug laiko ir didina klaidų riziką. Eaton Euro-Vario kontaktinė šyna EVG-3P+3N/12MO tai išsprendžia – vienu žingsniu sujungiate iki 12 modulių (TE) naudodami jau paruoštą, pilnai izoliuotą šukinę šyną. Ji skirta trifazėms sistemoms su neutralia, turi 6 polius (3 fazės + 3 neutralės) ir 63 A vardinę srovę, todėl puikiai tinka tiek gyvenamųjų, tiek komercinių objektų elektros skirstymui.

Kam skirta

Ši šyna skirta elektrikams ir skydų montuotojams, kurie įrengia ar atnaujina buitines skirstomąsias spintas. Ji tinka ten, kur reikia maitinti kelis vienpolius ar daugiapolius įrenginius iš bendro trifazio šaltinio – daugiabučiuose, mažose komercinėse patalpose, pramoniniuose valdymo skydeliuose.

Pagrindinės savybės

• Kontaktinė (šukinė) šyna, leidžianti greitai ir patikimai prijungti iki 12 modulių (TE).
• 6 poliai: 3 fazės + 3 neutralės, 18 mm žingsnis tarp modulių.
• Vardinė srovė 63 A, vardinė darbinė įtampa 400 V AC.
• Laidininko skerspjūvis 10 mm², varis užtikrina puikų laidumą.
• Pilnai izoliuotas plastikinis korpusas, pilkos spalvos, apsaugo nuo prisilietimo (IP20 sumontavus).
• Skirta montuoti ant DIN bėgelio standartinėse skirstomosiose spintose.
• Atitinka IEC/EN 60439-1 ir IEC/EN 61439-1/2 žemos įtampos skirstomųjų įrenginių reikalavimus.

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: EVG-3P+3N/12MO
• MPN: 121091
• EAN: 4015081189212
• Vardinė srovė (In): 63 A
• Polių skaičius: 6 (3 fazės + 3 neutralės)
• Modulių skaičius (TE): 12
• Šynos tipas: kontaktinė (šukinė)
• Izoliacija: pilnai izoliuota
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Montavimo tipas: DIN bėgelis
• Prijungimo tipas: kontaktinis
• Laidininko skerspjūvis: 10 mm²
• Išeinančių linijų skaičius: 12
• Žingsnis: 18 mm
• Trumpojo jungimo srovės atsparumas (Icw): 10 kA 1 s
• Apsaugos laipsnis: IP20 (sumontavus)
• Spalva: pilka
• Paskirtis: elektros skirstymas buitinėse ir pramoninėse spintose

Kaip naudoti

Prieš montuodami įsitikinkite, kad šyna tinka jūsų automatinių jungiklių ar RCD gnybtams. Kontaktinis dizainas tinka įrenginiams su šakutės ar kaiščio tipo gnybtais. Visada išjunkite maitinimą prieš pradėdami darbus. Jei reikia mažiau nei 12 modulių, šyną galima nupjauti, tačiau tai darykite atsargiai, kad nepažeistumėte izoliacijos.

Patarimas: pjaudami šyną naudokite specialius žirkles metalo pjovimui ir po pjūvio patikrinkite, ar izoliacija liko nepažeista. Sumontavę būtinai patikrinkite varžtų priveržimą ir atlikite izoliacijos varžos matavimus.
