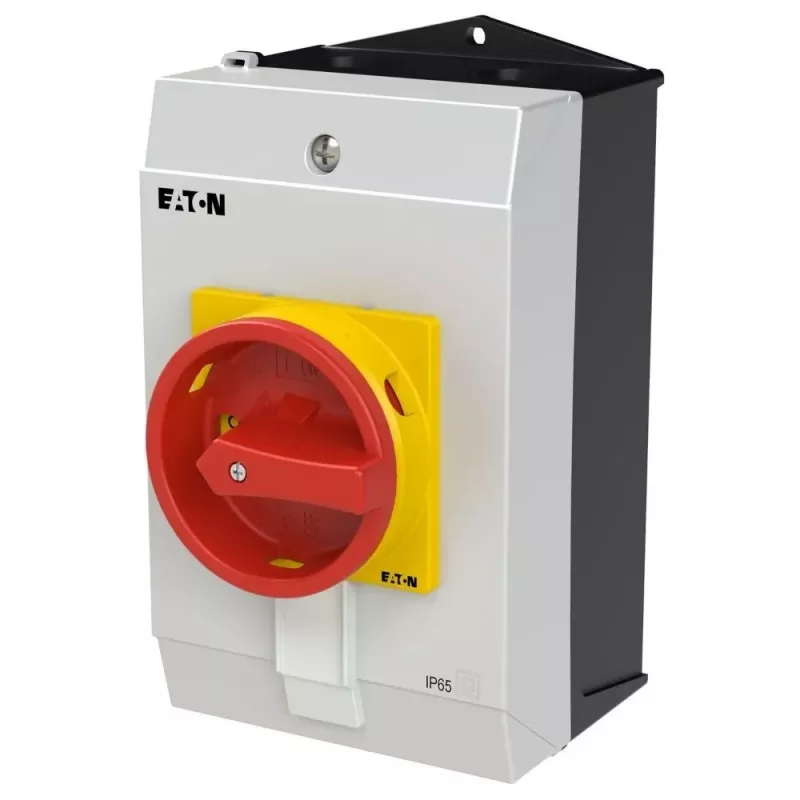

Eaton P1-25/I2H/SVB/HI11 3 polių pagrindinis jungiklis 25 A, 690 V AC, IP65, paviršinio montavimo, raudona/geltona rotacinė rankena 226902

Kai reikia patikimai atjungti įtampą pramoninėje spintoje ar mašinoje, šis Eaton pagrindinis jungiklis yra tinkamas pasirinkimas. Jis atlaiko iki 25 A ir 690 V AC, o IP65 apsaugos klasė užtikrina atsparumą dulkėms ir vandens purslams.

Kodėl verta rinktis

• Didelis pertraukimo pajėgumas: 50 kA sąlyginė trumpojo jungimo srovė
• Variklių perjungimas iki 11 kW esant 400 V (AC-23A)
• Užrakinama rankena, priimanti iki trijų spynų – saugu atliekant techninę priežiūrą
• 6 kV impulsinė atsparumo įtampa apsaugo nuo įtampos šuolių

Techniniai duomenys

• Polių skaičius: 3
• Nominali nuolatinė srovė (Iu): 25 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpalaikė atsparumo srovė (Icw): 0,5 kA (1s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 50 kA
• Variklio galia AC-23A prie 400 V: 11 kW
• Variklio galia AC-23A prie 690 V: 15 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: paviršinis
• Apsaugos laipsnis: IP65
• Rankenos tipas: raudona/geltona rotacinė rankena
• Užrakinimas: spyna (iki 3 spynų)
• Perjungimo kampas: 90°
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947

Kam tinka

Šis jungiklis skirtas pramoninėms valdymo spintoms, mašinų izoliavimui ir kitoms vietoms, kur reikia patikimo bei saugaus maitinimo atjungimo. Jis puikiai tinka elektrikams, techninės priežiūros specialistams ir visiems, kurie vertina ilgaamžiškumą bei saugumą.

Kaip naudoti

Montuokite ant lygaus paviršiaus, prijunkite laidus prie varžtinių gnybtų pagal schemą. Prieš atlikdami bet kokius darbus, užrakinkite rankeną spyna, kad išvengtumėte netyčinio įjungimo. Reguliariai patikrinkite, ar kontaktai tvirtai sujungti, ir ar korpusas nepažeistas.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir naudokite tinkamus įrankius. Užrakinę rankeną spyna, garantuosite saugumą net ir ilgų remonto darbų metu.
