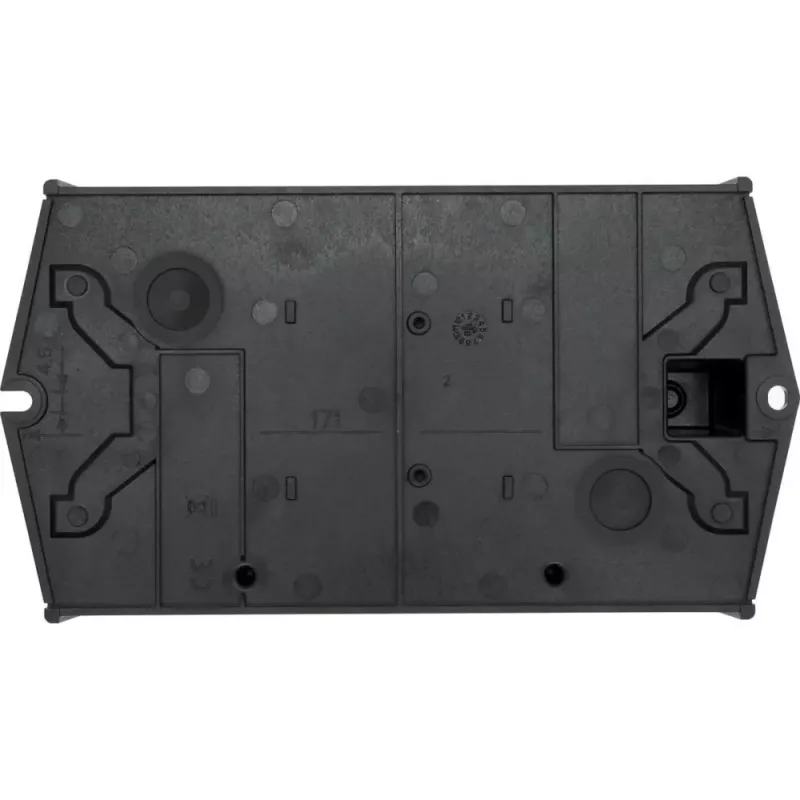

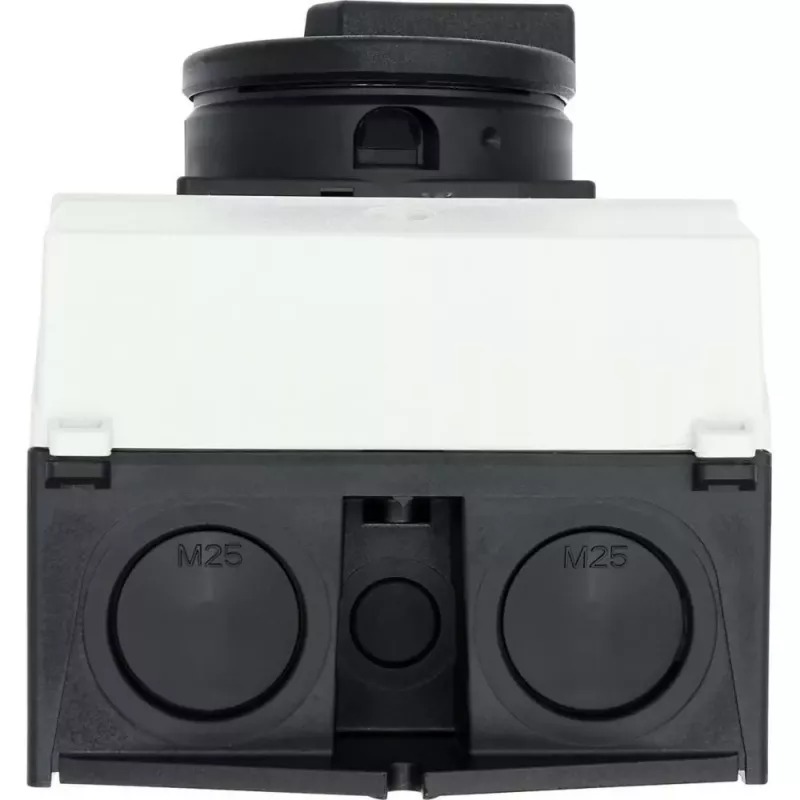

Eaton T3-4-15682/I2/SVB-SW 6 polių kumštelinis jungiklis, 32 A, 690 V AC, įleidžiamas, juoda rankenėlė / balta priekinė plokštė 207211

Kai skydelyje reikia patikimo pagrindinio jungiklio, kuris saugiai atjungtų maitinimą net ir sudėtingomis sąlygomis, Eaton T3-4-15682/I2/SVB-SW pasiruošęs dirbti. Šis 6 polių kumštelinis jungiklis, skirtas 32 A esant 690 V AC, užtikrina patvarų ON/OFF atjungimą reikliose pramoninėse grandinėse.

Kam skirtas

Šis jungiklis sukurtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, didelio našumo jungiklio-atjungiklio variklių valdymui, galios paskirstymui ir saugiam atjungimui pramonėje.

Pagrindinės savybės

• 6 polių konfigūracija kelių grandinių perjungimui
• Vardinė nepertraukiamoji srovė 32 A, darbinė įtampa iki 690 V AC
• Didelis atsparumas trumpajam jungimui: vardinė trumpojo jungimo įjungimo galia 0,64 kA, vardinė trumpojo jungimo srovė 1 kA
• Priekinė apsaugos klasė IP65 – tinka dulkėtoms ar drėgnoms patalpoms
• Įleidžiamo montavimo konstrukcija, 90° perjungimo kampas ir aiškios ON/OFF padėtys
• Sraigtiniai gnybtai priima laidininkus iki 1 x 6 mm² arba 2 x 2,5 mm²

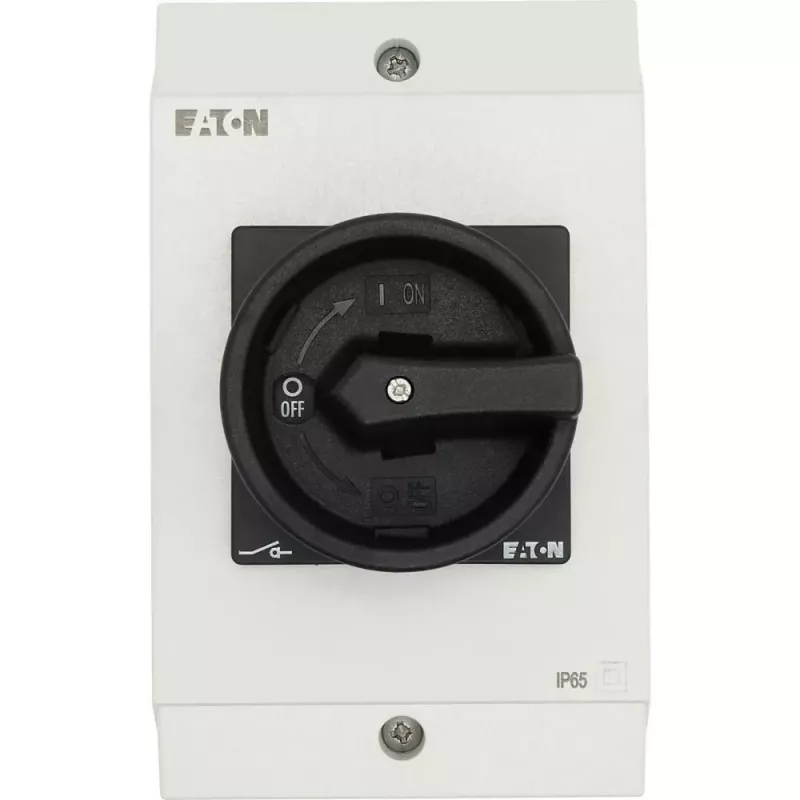

• Juoda rankenėlė ir balta priekinė plokštė – aiškus vizualinis indikavimas

Specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / kumštelinis jungiklis / jungiklis-atjungiklis
• Polių skaičius: 6
• Vardinė nepertraukiamoji srovė (Iu): 32 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 0,64 kA
• Vardinė trumpojo jungimo srovė (Iq): 1 kA
• Vardinė darbinė galia AC-23A (400 V): 15 kW
• Vardinė darbinė galia AC-3 (400 V): 11 kW
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: įleidžiamas
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa: 1 x 6 mm² arba 2 x 2,5 mm²
• Darbinės temperatūros diapazonas: -25 iki +50 °C

Patarimai

Įsitikinkite, kad jungiklis sumontuotas tinkamame korpuse, kad būtų išlaikyta IP65 priekinė apsauga. Variklių atveju patikrinkite, ar AC-3 arba AC-23A reitingas atitinka jūsų apkrovą. Gnybtų sujungimui naudokite tinkamus atsuktuvus ir veržimo momento nustatymus.
