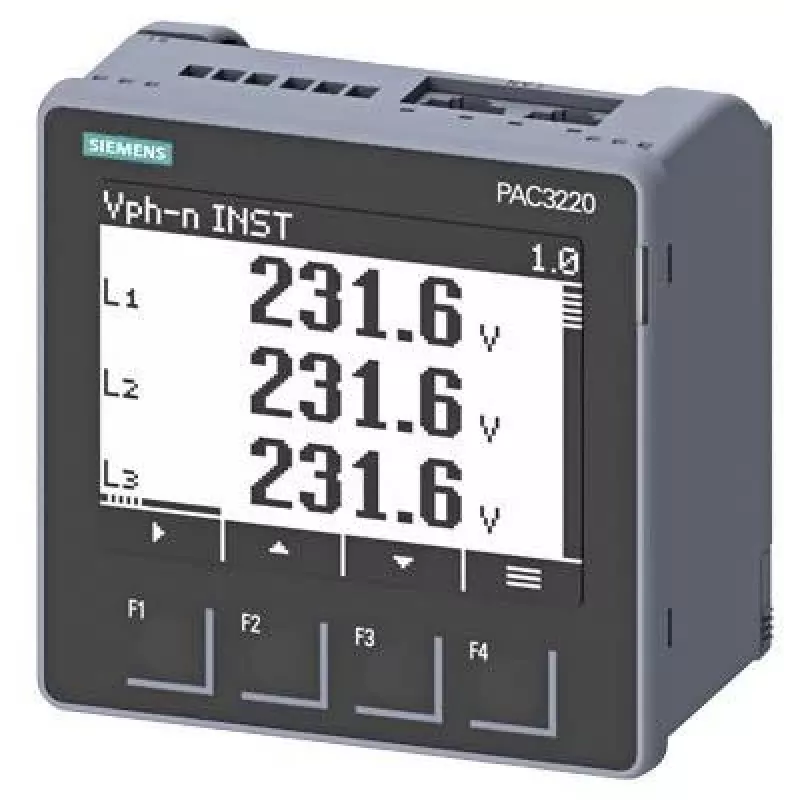

Siemens SENTRON PAC3220 galios monitoringo įrenginys, Modbus TCP, LCD, 96x96mm skydinis montavimas, 690/400V AC, 24-60V DC maitinimas, varžtiniai gnybtai 7KM32201BA011EA0

Kai reikia tiksliai stebėti elektros energijos suvartojimą pramoniniuose skydeliuose, Siemens SENTRON PAC3220 yra patikimas sprendimas, užtikrinantis realaus laiko duomenis ir integraciją į energijos valdymo sistemas.

Kam skirtas

Šis prietaisas skirtas skydų montuotojams, elektros inžinieriams ir objektų administratoriams, kurie turi stebėti įtampą, srovę, galią ir energiją komercinėse ar pramoninėse instaliacijose. Jis lengvai montuojamas standartinėje 92x92 mm skydo išpjovoje.

Pagrindinės savybės

• Matuoja įtampą, srovę, galią, energiją ir dažnį.
• Integruotas grafinis LCD ekranas aiškiam matavimų rodymui vietoje.
• Palaiko Modbus TCP per Ethernet, todėl lengvai integruojamas į energijos valdymo sistemas.
• Nominali įtampa iki 690/400 V AC, 45-65 Hz, srovės įėjimas per x/1A arba x/5A transformatorius.
• Pagalbinis maitinimas: 24–60 V DC (-20%/+10%).
• Prijungimas varžtiniais gnybtais užtikrina patikimą laidų sujungimą.
• Skydinis montavimas, priekinio skydelio matmenys 96x96 mm.

Specifikacijos

• Produkto tipas: galios monitoringo įrenginys
• Serija: SENTRON PAC3220
• Montavimo tipas: skydinis
• Montavimo išpjovos matmenys (P x A): 92 x 92 mm
• Priekinio skydelio matmenys (P x A): 96 x 96 mm
• Ekrano tipas: LCD, grafinis
• Ryšio sąsaja: Ethernet
• Ryšio protokolas: Modbus TCP
• Matuojami parametrai: įtampa, srovė, galia, energija, dažnis
• Nominali įtampa: 690/400 V AC, 45-65 Hz
• Srovės įėjimas: x/1A arba x/5A AC
• Pagalbinis maitinimas: 24–60 V DC (-20%/+10%)
• Prijungimas: varžtiniai gnybtai

Kaip naudoti

Sumontuokite prietaisą skydo išpjovoje, prijunkite įtampos ir srovės grandines per varžtinius gnybtus. Srovės matavimui naudokite išorinius srovės transformatorius su 1A arba 5A antrine apvija. Prijunkite Ethernet kabelį, kad galėtumėte stebėti duomenis nuotoliniu būdu ir integruoti į energijos valdymo sistemą.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 24–60 V DC reikalavimus. Konfigūruokite prietaisą per Ethernet sąsają, kad galėtumėte stebėti ir registruoti duomenis. Reguliariai tikrinkite varžtinių gnybtų priveržimą, kad užtikrintumėte patikimą kontaktą.
