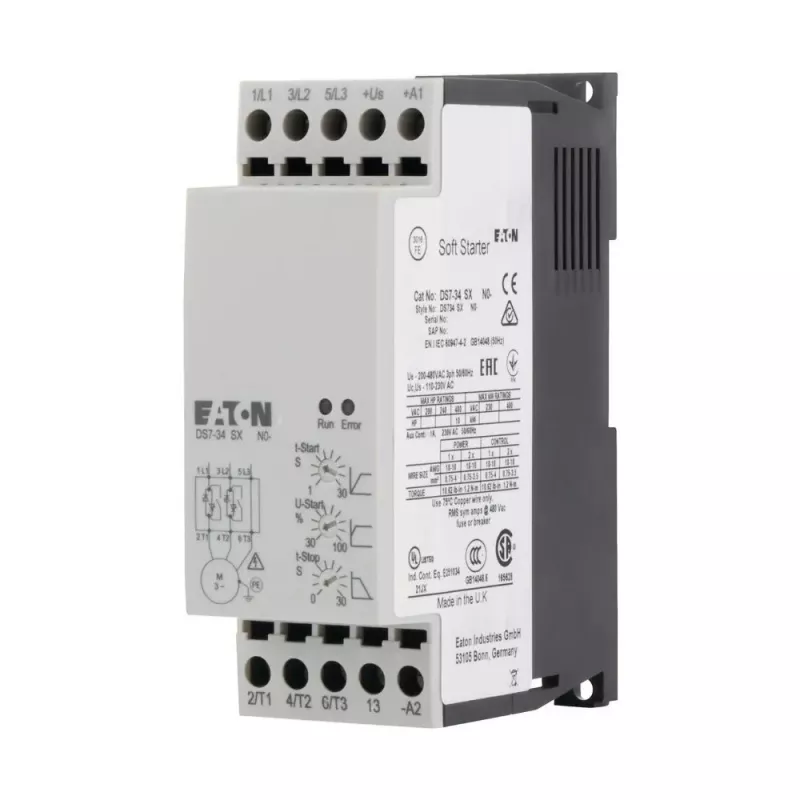

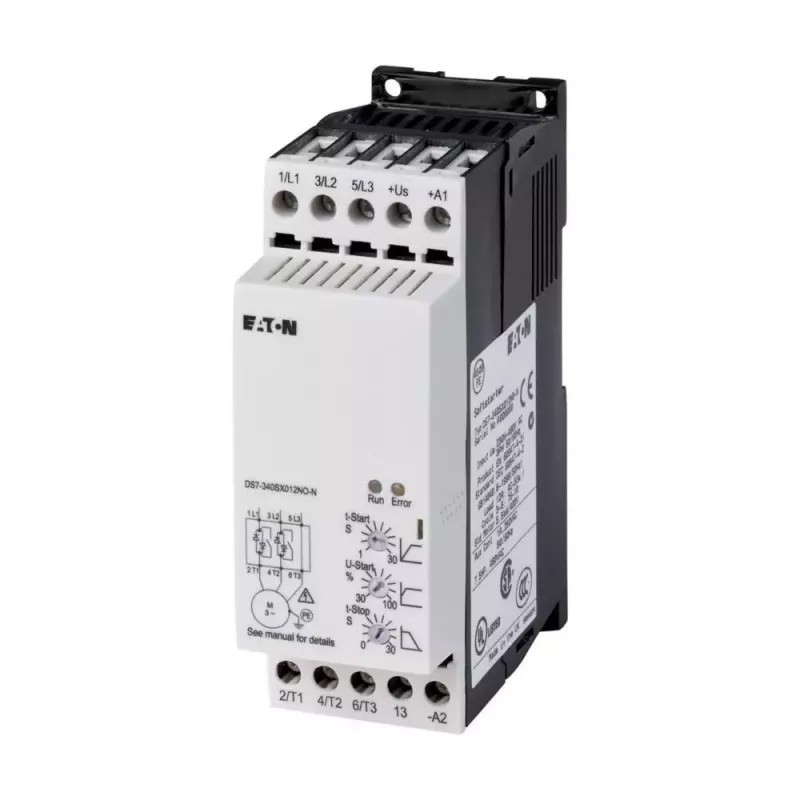

Eaton DS7-340SX012N0-N Švelnaus paleidimo įtaisas, 12 A, 200-480 V AC, 5,5 kW, 3 fazių

12 A vardinė srovė ir 5,5 kW galia prie 400 V – tai Eaton DS7-340SX012N0-N švelnaus paleidimo įtaiso, skirto 3 fazių varikliams, pagrindiniai parametrai. Šis įrenginys užtikrina sklandų variklio įsibėgėjimą ir sustabdymą, sumažindamas įjungimo srovės šuolius ir mechaninį stresą tiek varikliui, tiek prijungtai įrangai.

Kam skirtas

Šis švelnaus paleidimo įtaisas skirtas pramoninėms aplikacijoms, kuriose reikalingas sklandus variklio greitėjimas ir lėtėjimas: konvejerių sistemoms, siurbliams, ventiliatoriams, kompresoriams. Jis tinka valdymo spintų gamintojams ir mašinų konstruktoriams, kuriems reikia patikimo variklio paleidimo su integruota apsauga.

Pagrindinės savybės

• Vardinė darbinė srovė: 12 A
• Vardinė darbinė įtampa: 200–480 V AC
• Valdymo maitinimo įtampa: 110–230 V AC
• Vardinė variklio galia: 5,5 kW prie 400 V, 3 kW prie 230 V
• 3 fazių įtampos rampos valdymas
• Integruotas apėjimas (bypass) mažesniam šilumos išsiskyrimui
• Integruota perkrovos ir fazių gedimo apsauga
• Reguliuojamas paleidimo srovės apribojimas: 150–450 % nuo Ie
• Reguliuojamas greitėjimo ir lėtėjimo rampos laikas: 0,5–30 s
• Pasirenkamas SmartWire-DT komunikacijos modulis
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +50 °C

Specifikacijos

• Vardinė darbinė srovė (Ie): 12 A
• Vardinė darbinė įtampa (Ue): 200–480 V AC
• Valdymo maitinimo įtampa (Us): 110–230 V AC
• Vardinė variklio galia prie 400 V: 5,5 kW
• Vardinė variklio galia prie 230 V: 3 kW
• Fazių skaičius: 3
• Integruotas apėjimas: Taip
• Apsaugos laipsnis: IP20
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Perkrovos apsauga: Integruota
• Fazių gedimo apsauga: Integruota
• Paleidimo srovės apribojimas: 150–450 % nuo Ie
• Greitėjimo rampos laikas: 0,5–30 s
• Lėtėjimo rampos laikas: 0,5–30 s
• Komunikacijos sąsaja: SmartWire-DT (reikalingas pasirenkamas modulis)
• Darbinė aplinkos temperatūra: nuo -25 iki +50 °C
• Valdymo tipas: Įtampos rampa
• Dažnis: 50/60 Hz

Naudojimo patarimai

Integruodami DS7 į valdymo sistemą, įsitikinkite, kad valdymo maitinimo įtampa atitinka turimą pagalbinį maitinimą. Jei reikia tinklo ryšio, pridėkite SmartWire-DT modulį, kad galėtumėte komunikuoti su aukštesnio lygio valdikliais.

Patarimas: Sureguliuokite greitėjimo ir lėtėjimo laiką pagal konkrečią apkrovą – per trumpas laikas gali sukelti mechaninius smūgius, o per ilgas – perkaitimą. Reguliariai tikrinkite aušinimo angas, kad užtikrintumėte tinkamą vėdinimą.
