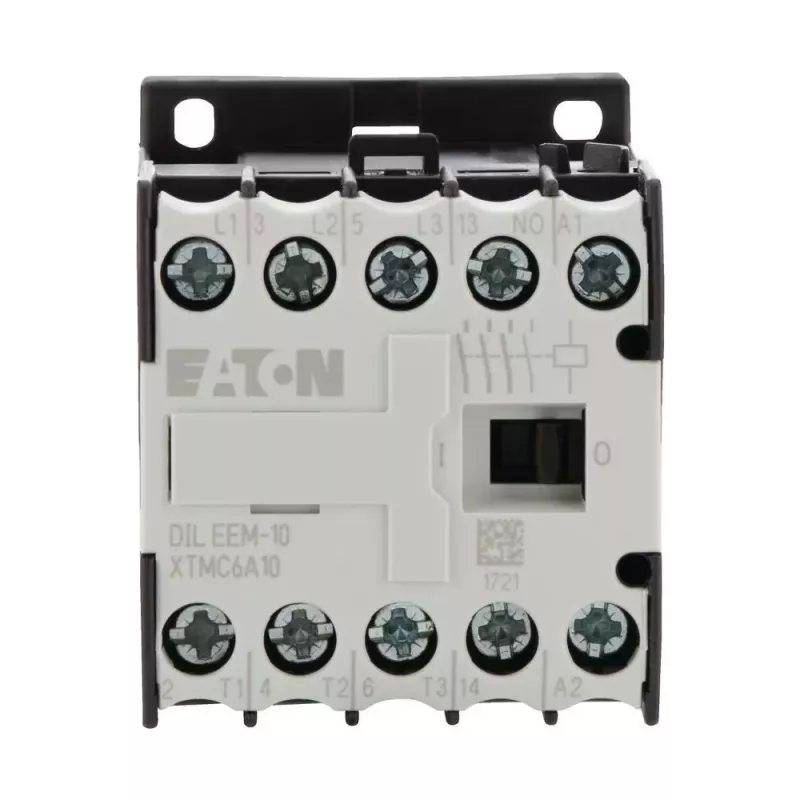

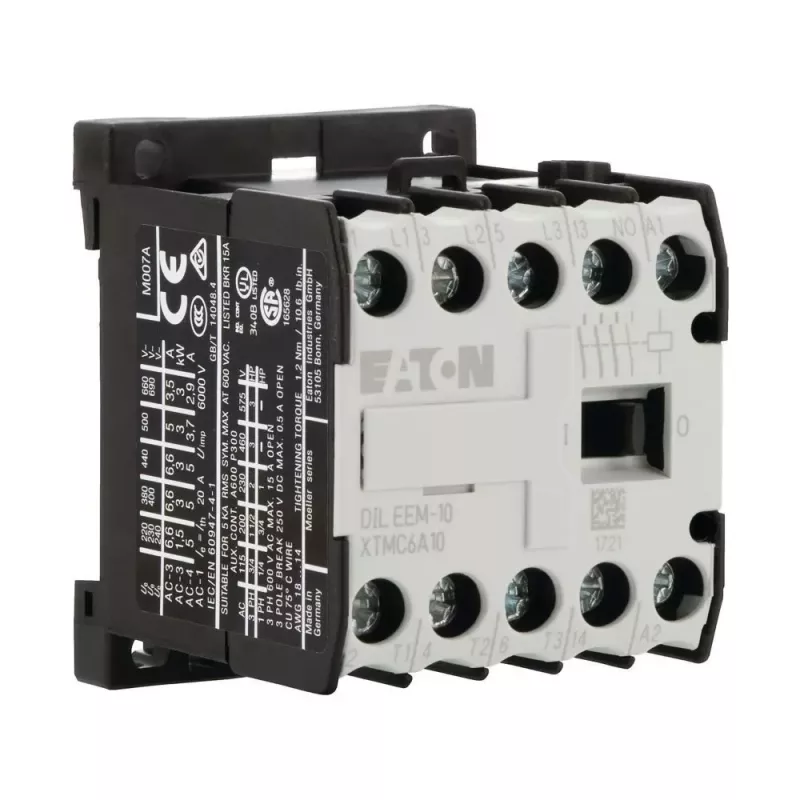

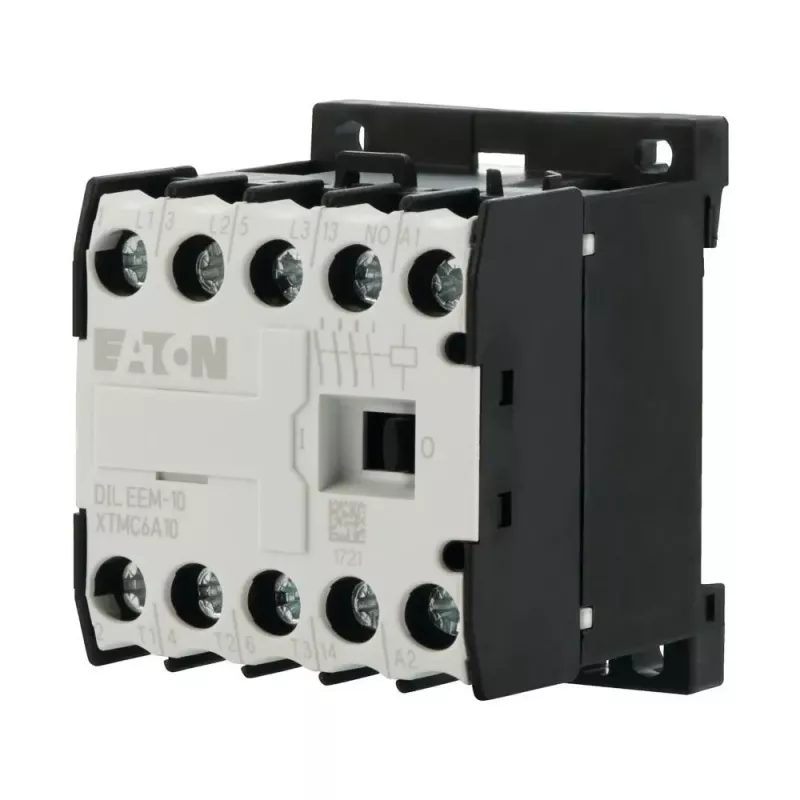

Eaton DILEEM-10 mini kontaktorius, 3 polių, 9 A, 230 V AC / 240 V AC ritė, 1 NO pagalbinis, 690 V izoliacija 051608

Kai reikia patikimo perjungimo mažoje erdvėje, Eaton DILEEM-10 mini kontaktorius yra sprendimas, kuris telpa į standartinį DIN bėgelį ir atlaiko iki 690 V izoliacijos įtampą. Šis 3 polių kontaktorius su 9 A (AC-3, 400 V) ir 4 kW variklio galios reitingu puikiai tinka mažiems varikliams ir varžinėms apkrovoms valdyti.

Kodėl verta rinktis

• 690 V izoliacijos įtampa užtikrina saugų darbą aukštos įtampos sistemose
• Kompaktiškas 3 polių dizainas su 9 A AC-3 reitingu ir 4 kW variklio galia
• Dviejų dažnių ritė: 230 V 50 Hz / 240 V 60 Hz
• 1 NO pagalbinis kontaktas būsenos signalizavimui
• Montavimas ant DIN bėgelio arba varžtais – lankstus įrengimas
• IP20 apsaugos laipsnis, darbinė temperatūra nuo -25 iki 50 °C

Techninė informacija

• Gaminio tipas: mini kontaktorius
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 9 A
• Vardinė darbinė galia (AC-3, 400 V): 4 kW
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Pagrindinės grandinės dažnis: 50/60 Hz
• Standartai: IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05
• Sertifikatai: CE
• Darbinė temperatūra: -25 iki 50 °C
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 1 kA (1 s)

Kam tinka

Šis kontaktorius skirtas mašinų gamintojams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo mažose valdymo sistemose. Jis puikiai tiks valdyti mažus variklius, siurblius, ventiliatorius ar apšvietimo grandines, kur reikalingas dažnas perjungimas.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 230 V AC (50 Hz) arba 240 V AC (60 Hz) maitinimo šaltinio. Pagrindinius kontaktus naudokite apkrovai jungti, o 1 NO pagalbinį kontaktą – valdymo grandinės grįžtamajam ryšiui. Dėl IP20 apsaugos užtikrinkite, kad įrenginys būtų montuojamas apsaugotame nuo dulkių ir drėgmės skydelyje.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų maitinimo šaltinį. Jei naudojate 60 Hz tinklą, ritė veiks su 240 V. Dėl kompaktiško dydžio palikite šiek tiek vietos aplink kontaktorius, kad būtų lengviau atlikti techninę priežiūrą.
