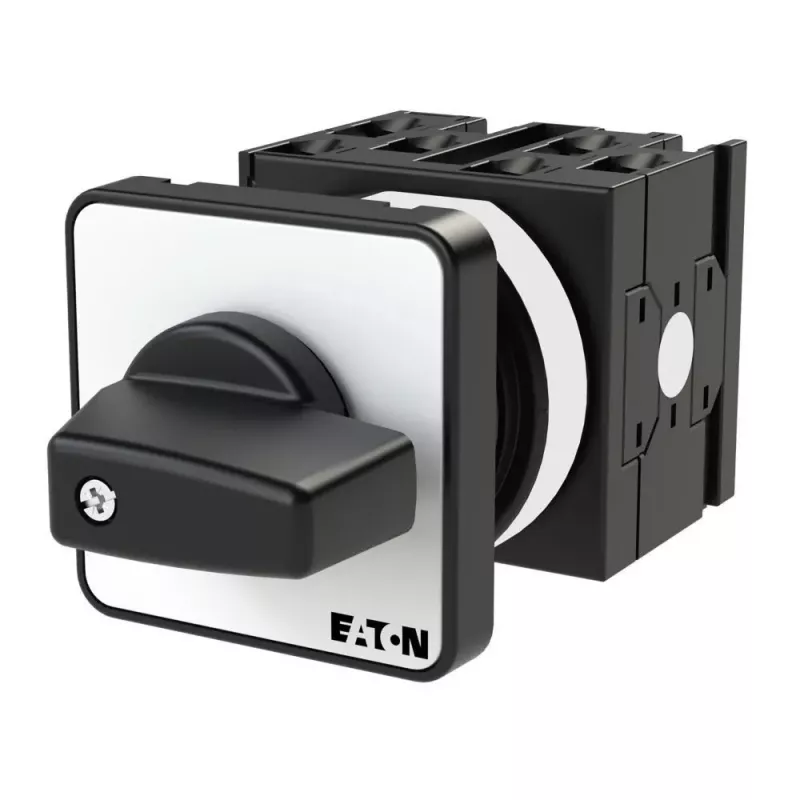

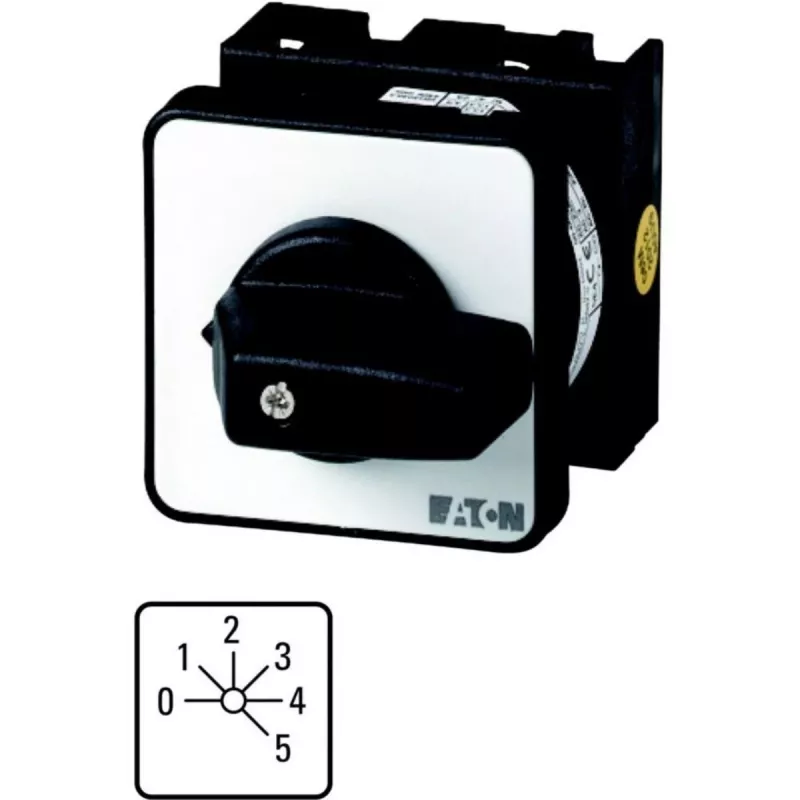

Eaton T0-3-8243/E kumštelinis jungiklis, 3 polių, 20 A, 690 V AC, juoda rankenėlė, balta priekinė plokštė 081565

Juoda rankenėlė ant baltos priekinės plokštės – tai ne tik kontrastingas dizainas, bet ir aiškus signalas, kad Eaton T0-3-8243/E kumštelinis jungiklis yra skirtas rimtam darbui. Šis 3 polių jungiklis su 48 x 48 mm priekine plokšte puikiai tinka montuoti į valdymo spintas ir mašinų korpusus, kur reikia patikimo pagrindinio arba techninės priežiūros jungiklio.

Kodėl verta rinktis

Jungiklis atlaiko iki 20 A nuolatinę srovę ir 690 V AC darbinę įtampą, todėl juo galima valdyti galingus variklius bei maitinimo grandines. Priekinė dalis apsaugota IP65 – dulkės ir vandens purslai jam nebaisūs, o gnybtai turi IP20 apsaugą. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą, o 90° perjungimo kampas leidžia greitai ir aiškiai perjungti tarp ON-OFF (0-1) padėčių.

Techniniai duomenys

• Jungiklio tipas: kumštelinis / pagrindinis jungiklis
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (0-1)
• Vardinė nuolatinė srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė darbinė galia (AC-3, 400 V): 3 kW
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Montavimo tipas: priekinis, centrinis
• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Rankenėlės spalva: juoda
• Priekinės plokštės spalva: balta su juodais ženklais
• Gnybtų tipas: varžtiniai
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Darbinė aplinkos temperatūra: -25 iki +50 °C
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 320 A (1 s)

Kam tinka

• Staklių ir konvejerių pagrindiniam jungimui
• Atjungimo jungikliui valdymo skydeliuose
• Variklių grandinių izoliavimui pramoninėje automatikoje

Kaip naudoti

Jungiklis montuojamas į priekinę skydo plokštę – užtenka 48 x 48 mm išpjovos. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi schemos. Dėl 90° perjungimo kampo rankenėlė aiškiai rodo įjungimo padėtį. Prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo.

Gera žinoti

Jungiklis atlaiko iki 320 A trumpojo jungimo srovę 1 sekundę, todėl tinka naudoti vietose, kur reikalinga papildoma apsauga. Atitinka IEC/EN 60947 ir VDE 0660 standartus.

Patarimas: montuodami valdymo spintoje, palikite šiek tiek vietos aplink jungiklį, kad būtų patogiau prijungti laidus. Reguliariai patikrinkite, ar varžtiniai gnybtai tvirtai laikosi – taip užtikrinsite ilgaamžišką ir saugų darbą.
