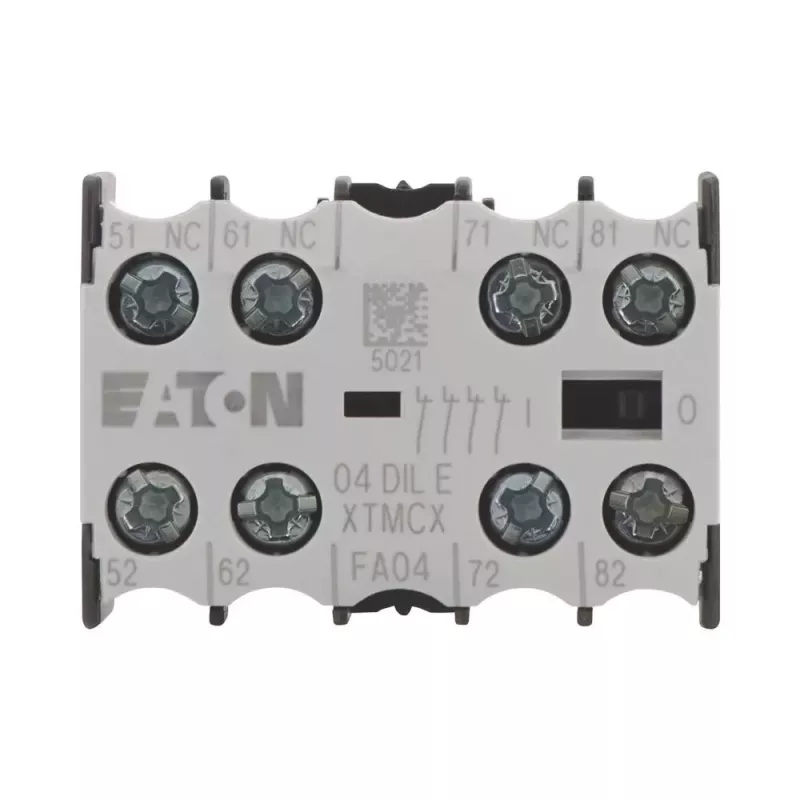

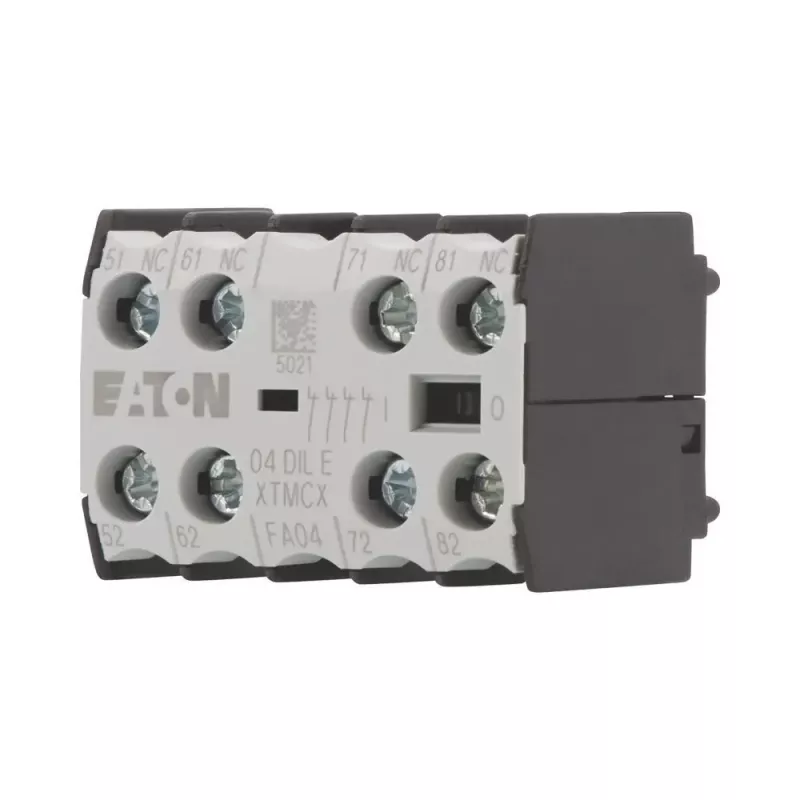

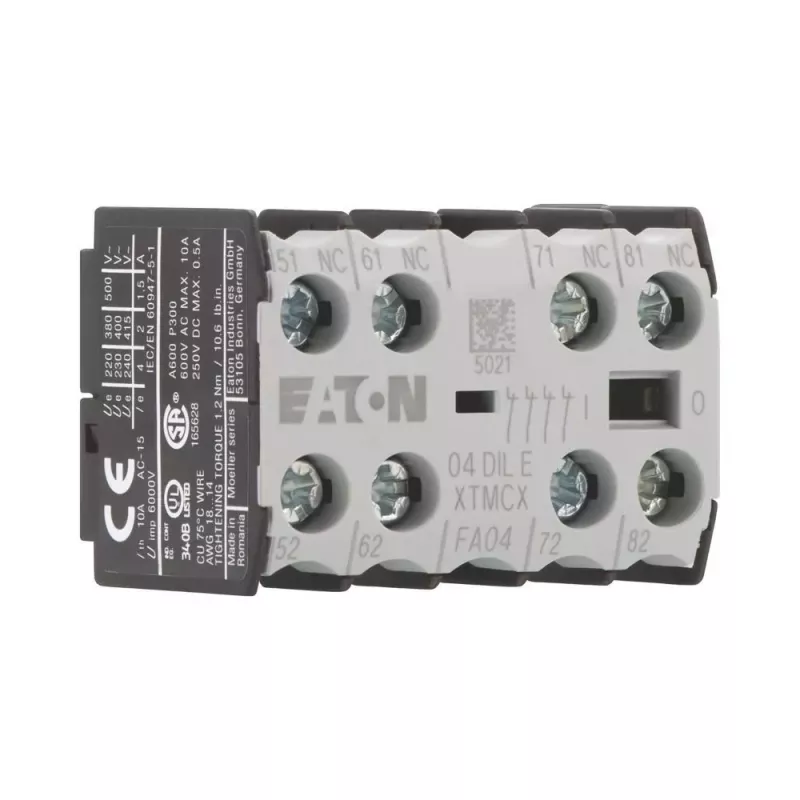

EATON 04DILE pagalbinis kontaktų blokas, 4 NC, priverstinai valdomi, priekinis montavimas, DILM7-DILM38 kontaktoriams 010256

Keturi priverstinai valdomi NC kontaktai – tai užtikrina patikimą valdymo grandinės grįžtamąjį ryšį net ir gedimo atveju. EATON 04DILE pagalbinis kontaktų blokas yra skirtas naudoti su DILM7–DILM38 serijos kontaktoriais, kai reikia stebėti pagrindinių kontaktų būseną arba įgyvendinti saugos funkcijas.

Kodėl verta rinktis

• 4 NC kontaktų konfigūracija
• Priverstinai valdomi (forcibly guided) kontaktai
• Priekinis montavimas tiesiai ant EATON DILM7–DILM38 kontaktorių
• Vardinė darbinė srovė iki 4 A esant AC-15, 230 V
• Varžtiniai gnybtai patikimam prijungimui

Kaip tai veikia kasdienėje veikloje

04DILE blokas tvirtinamas prie kontaktoriaus priekio be papildomų įrankių – taip greitai išplečiate valdymo grandinės galimybes. Kompaktiškas korpusas ir IP20 apsaugos klasė tinka pramoniniams valdymo skydams. Priverstinai valdomi kontaktai užtikrina patikimą signalą, leidžiantį stebėti pagrindinio kontaktorius būseną.

Techninės specifikacijos

• Kontaktų konfigūracija: 4 NC
• Kontaktų tipas: priverstinai valdomi (forcibly guided)
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Suderinamumas: EATON DILM7–DILM38 kontaktoriai
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-5-1
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Produktų serija: DIL E

Pabaigai

EATON 04DILE – patikimas pagalbinis kontaktų blokas, praplečiantis DILM kontaktorių funkcionalumą pramoninėse sistemose.
