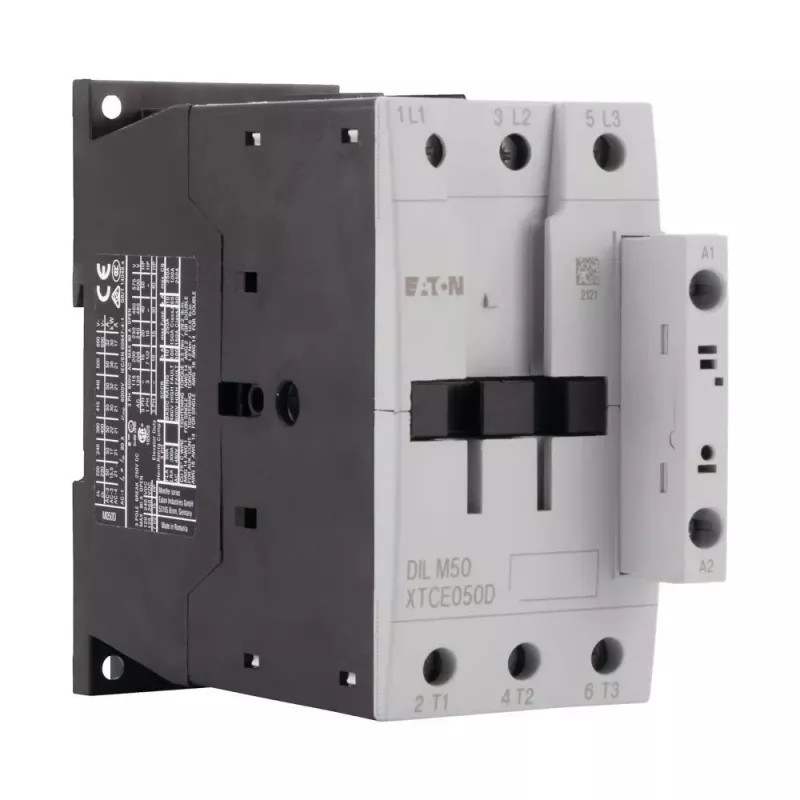

Eaton DILM50(RDC24) 3 polių kontaktorių, 24 V DC ritė, 50 A AC-3, 22 kW, 1NO+1NC 277844

Kai reikia patikimai valdyti galingą variklį tiesiai iš PLC 24 V DC išėjimo, Eaton DILM50(RDC24) kontaktorių atlieka šią užduotį be papildomų tarpinių relių. Integruota DC valdymo grandinė leidžia jungti tiesiogiai, o dvigubi pagalbiniai kontaktai (1NO+1NC) suteikia lankstumo grįžtamajam ryšiui ir blokavimui.

Kodėl verta rinktis

• 3 polių kontaktorius, skirtas 50 A (AC-3, 400 V) varikliams iki 22 kW
• 24 V DC ritė su integruota slopinimo grandine užtikrina stabilų perjungimą
• 1 normaliai atviras ir 1 normaliai uždaras pagalbinis kontaktas
• Nominali izoliacijos įtampa 690 V AC, impulsų atsparumas 6 kV
• Mechaninis tarnavimo laikas – 10 milijonų operacijų

Kaip naudoti kasdien

DILM50(RDC24) tvirtinamas ant 35 mm DIN bėgelio arba tiesiai prie montažinės plokštės varžtais. Pagrindiniai maitinimo laidai jungiami prie varžtinių gnybtų, kurie priima įvairių skerspjūvių kabelius. Ritės gnybtai aiškiai pažymėti, jungiami standartiniu atsuktuvu. Kontaktorius veikia tyliai ir patikimai nuo -25 °C iki +60 °C temperatūroje.

Techninės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė AC-3, 400 V: 50 A
• Nominali darbinė galia AC-3, 400 V: 22 kW
• Nominali darbinė srovė AC-1, 400 V: 80 A
• Valdymo grandinės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 N/O, 1 N/C
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis, varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Mechaninis tarnavimo laikas: 10 milijonų operacijų
• Elektrinis tarnavimo laikas (AC-3): 1,5 milijono operacijų
• Standartai: IEC/EN 60947
• Serija: DILM

Pastaba

DILM50(RDC24) yra tvirtas pasirinkimas variklių valdymui pramoninėje aplinkoje, kur pirmenybė teikiama 24 V DC valdymui.
