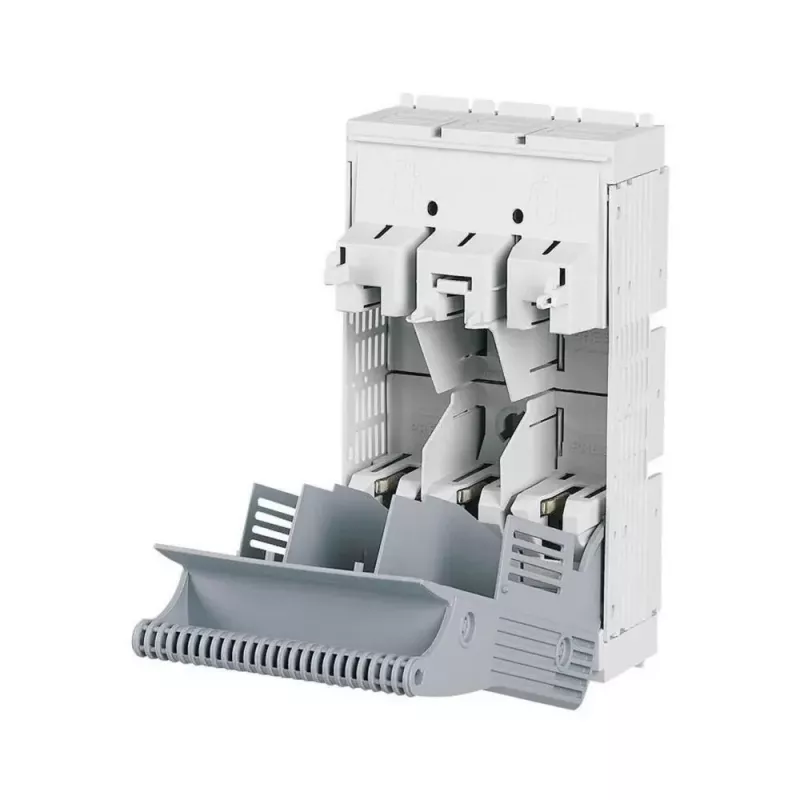

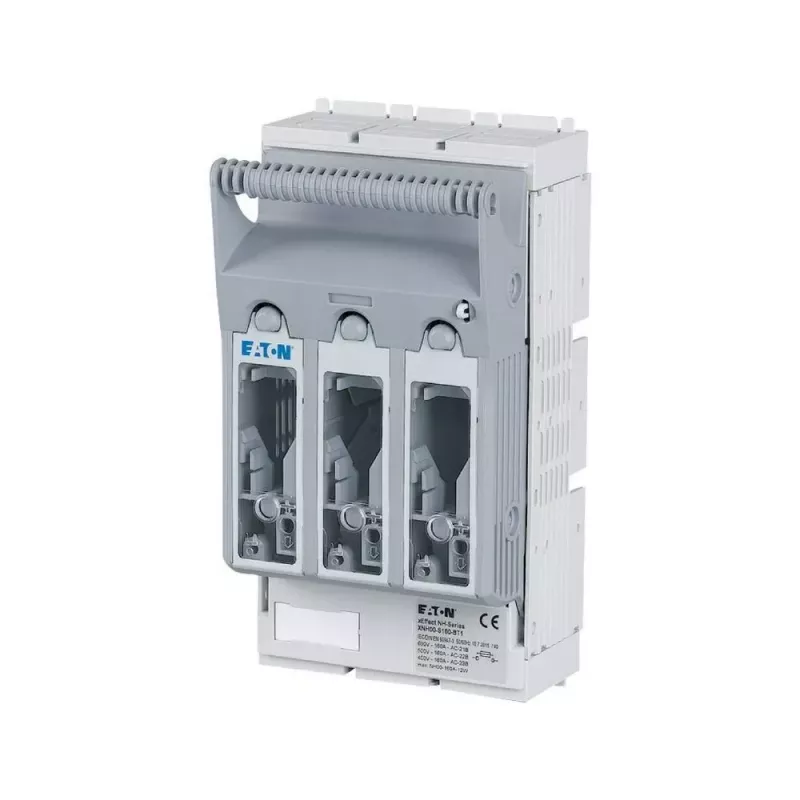

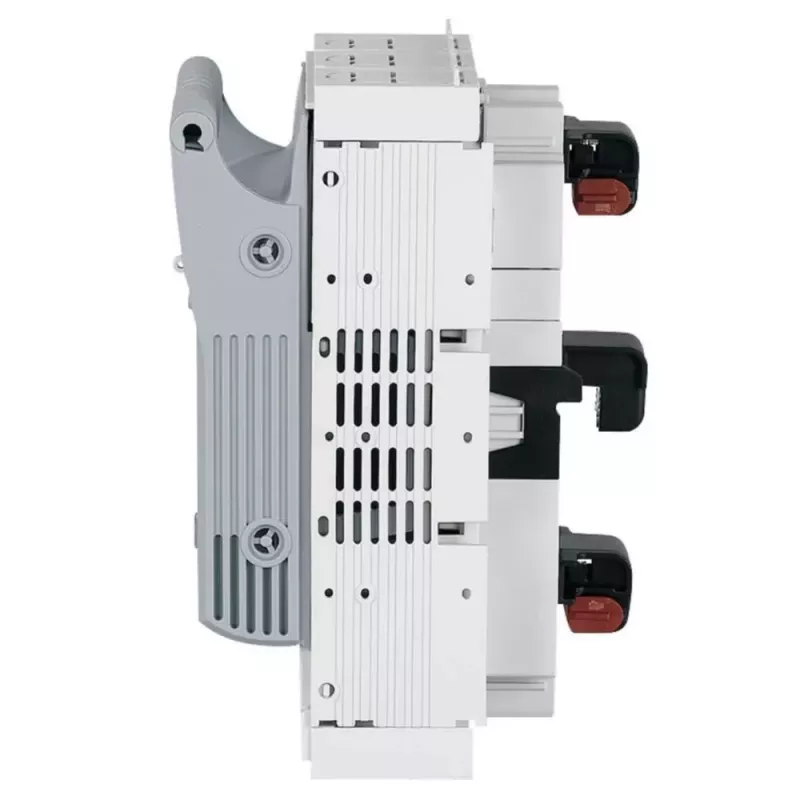

Eaton XNH00-S160-BT1 NH00 saugiklių-linijos skyriklis, 3 polių, 160 A, 690 V AC, dėžės gnybtai, 1,5-95 mm² 183034

Šis kompaktiškas Eaton XNH00-S160-BT1 skyriklis – tarsi tvirtas pamatas, ant kurio laikosi visa elektros skirstymo sistema. Jo korpusas iš stiklo pluoštu sustiprinto poliamido atlaiko net 8 kV impulsinę įtampą, o variniai dėžės gnybtai užtikrina patikimą kontaktą su 1,5–95 mm² laidininkais. Tai įrankis, kuris tiesiog „nedingsta“ – jį sumontavus belieka mėgautis saugiu darbu.

Kodėl verta rinktis

Šis 3 polių skyriklis skirtas NH00 tipo saugikliams (gG, aM) ir leidžia saugiai atjungti bei apsaugoti žemos įtampos grandines iki 690 V AC. 160 A vardinė srovė ir 10 kA trumpojo jungimo atsparumas per 1 s – tai parametrai, kurie pravers tiek pramoniniuose skydeliuose, tiek atsinaujinančios energijos sistemose. Universalus montavimas ant DIN bėgelio arba pagrindo plokštės suteikia lankstumo projektuojant skirstymo spintas.

Kam tinka

• Pramoninių valdymo pultų gamintojams
• Elektros skirstymo lentų montuotojams
• Variklių valdymo centrų technikams
• Atsinaujinančios energijos (pvz., saulės) sistemų integratoriams

Pagrindinės specifikacijos

• Saugiklio dydis: NH00
• Polių skaičius: 3
• Vardinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Prijungimo tipas: dėžės gnybtai
• Laidininko skerspjūvis: 1,5–95 mm² (vientisosios ir suvytos), 1,5–70 mm² (smulkiai suvytos su įvorele)
• Montavimas: pagrindo plokštė / DIN bėgelis (universalus)
• Trumpojo jungimo atsparumo srovė: 10 kA (1 s)
• Trumpojo jungimo įjungimo geba: 20 kA (pikinė)
• Suderinami saugikliai: NH tipo (gG, aM)
• Perjungimo funkcija: apkrovos atjungimas
• Gnybtų medžiaga: varis
• Korpuso medžiaga: stiklo pluoštu sustiprintas poliamidas

Kaip naudoti

Įstatykite NH00 saugiklį į skyriklio laikiklį, tada prijunkite laidininkus prie dėžės gnybtų. Montuokite ant DIN bėgelio arba pagrindo plokštės. Įsitikinkite, kad terminalų dangteliai uždėti – taip pasieksite IP20 apsaugos lygį. Prietaisas veikia patikimai nuo -25 °C iki +70 °C temperatūroje.

Patarimas: Prieš montuodami visada atjunkite maitinimą. Naudokite tik NH00 tipo saugiklius, atitinkančius gG arba aM charakteristikas. Jei naudojate smulkiai suvytus laidininkus, būtinai užmaukite įvores – taip užtikrinsite tvirtą ir saugų kontaktą.
