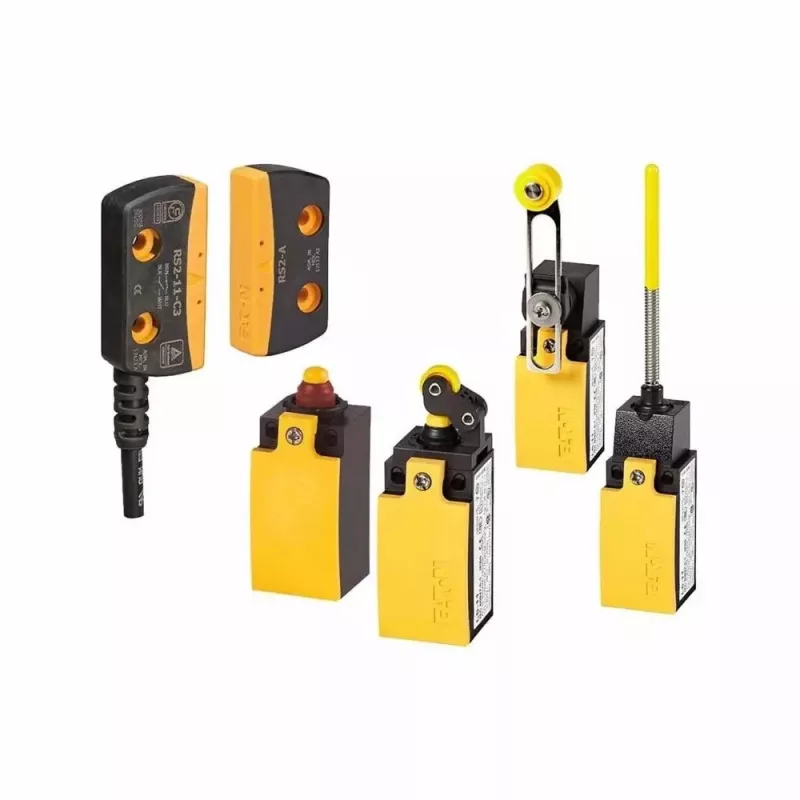

EATON LS-11/L padėties jungiklis, 1 NO + 1 NC, ritininis svirtis, lieto aliuminio korpusas 266110

Kai reikia patikimo sprendimo, kuris atlaikytų intensyvų mechaninį darbą ir užtikrintų tikslų signalą net ir sudėtingomis sąlygomis, EATON LS-11/L padėties jungiklis yra tas pasirinkimas, kuriuo galima pasitikėti. Jo lieto aliuminio korpusas ir momentinis perjungimo mechanizmas leidžia ilgai ir stabiliai veikti net ir reikalaujančioje aplinkoje.

Kodėl verta rinktis

• Momentinis perjungimas užtikrina aiškų ir patikimą kontaktų suveikimą net esant lėtam judėjimui.
• Lieto aliuminio korpusas – tvirtas ir atsparus mechaniniams pažeidimams.
• Ritininis svirtis puikiai tinka mechaniniam padėties nustatymui, kai reikia reaguoti į kumštelių ar kreipiančiųjų judesius.
• 1 NO + 1 NC kontaktų konfigūracija leidžia lanksčiai integruoti įvairiose valdymo grandinėse.
• Varžtiniai gnybtai palengvina montavimą ir užtikrina patikimą laidų prijungimą.

Kasdienis naudojimas

Šis padėties jungiklis skirtas įvairiems padėties stebėjimo uždaviniams. Ritininis svirtis reaguoja į judančių dalių kontaktą, o momentiniai kontaktai užtikrina švarų perjungimą net esant mažam suveikimo greičiui. M20 kabelio įvadas leidžia saugiai prijungti laidus pramoninėse instaliacijose. Dėl universalių montavimo galimybių (bet kokia padėtis) jis lengvai pritaikomas prie skirtingų įrenginių.

Techninės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Pavaros tipas: ritininis svirtis
• Perjungimo principas: momentinis
• Korpuso medžiaga: lietas aliuminis
• Apsaugos laipsnis: IP66 / IP67
• Vardinė darbinė srovė (AC-15): 6 A prie 230 V AC
• Vardinė darbinė srovė (DC-13): 0,2 A prie 250 V DC
• Vardinė izoliacijos įtampa: 500 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Kabelio įvadas: 1 x M20 x 1,5
• Prijungimo tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Mechaninis ilgaamžiškumas: > 10 mln. operacijų
• Elektrinis ilgaamžiškumas: > 1 mln. operacijų
• Montavimo padėtis: bet kokia

Kam tinka

Šis jungiklis puikiai tiks automatizavimo inžinieriams, techninės priežiūros specialistams ir visiems, kurie projektuodami ar prižiūrėdami pramoninę įrangą ieško patikimo padėties jutiklio. Jis dažnai naudojamas konvejerių, pakavimo mašinų, staklių ir kitų mechanizmų padėties kontrolei.

Kaip naudoti

Montuokite jungiklį bet kurioje patogioje padėtyje, užtikrindami, kad ritininis svirtis būtų tinkamai veikiamas judančios dalies. Prijunkite laidus prie varžtinių gnybtų pagal kontaktų žymėjimą (NO ir NC). Naudokite M20 kabelio įvadą, kad laidai būtų apsaugoti nuo įtempimo ir drėgmės. Prieš paleisdami įrenginį, patikrinkite, ar kontaktai suveikia tinkamai.

Patarimas: reguliariai tikrinkite ritininio svirties būklę – susidėvėjusį ritinėlį pakeiskite laiku, kad išlaikytumėte tikslų suveikimą. Taip pat įsitikinkite, kad korpusas sandariai uždarytas, siekiant išlaikyti IP66/IP67 apsaugos laipsnį.
