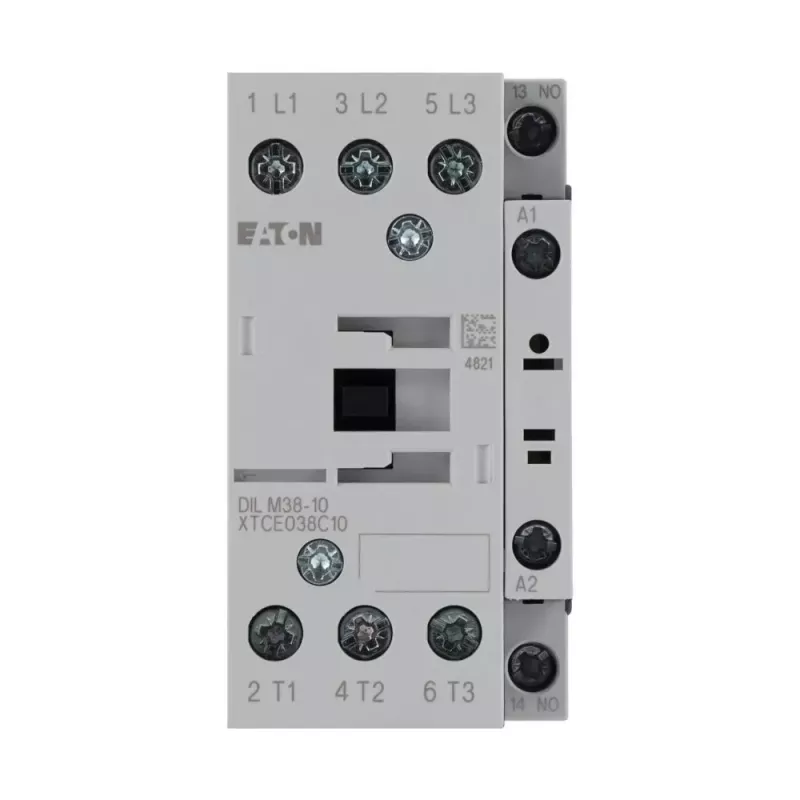

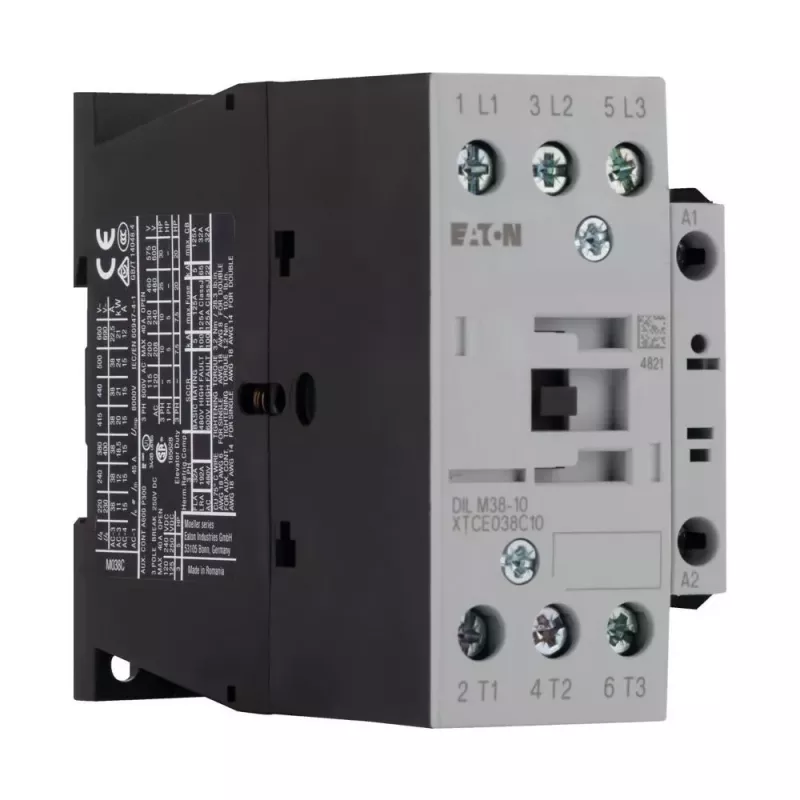

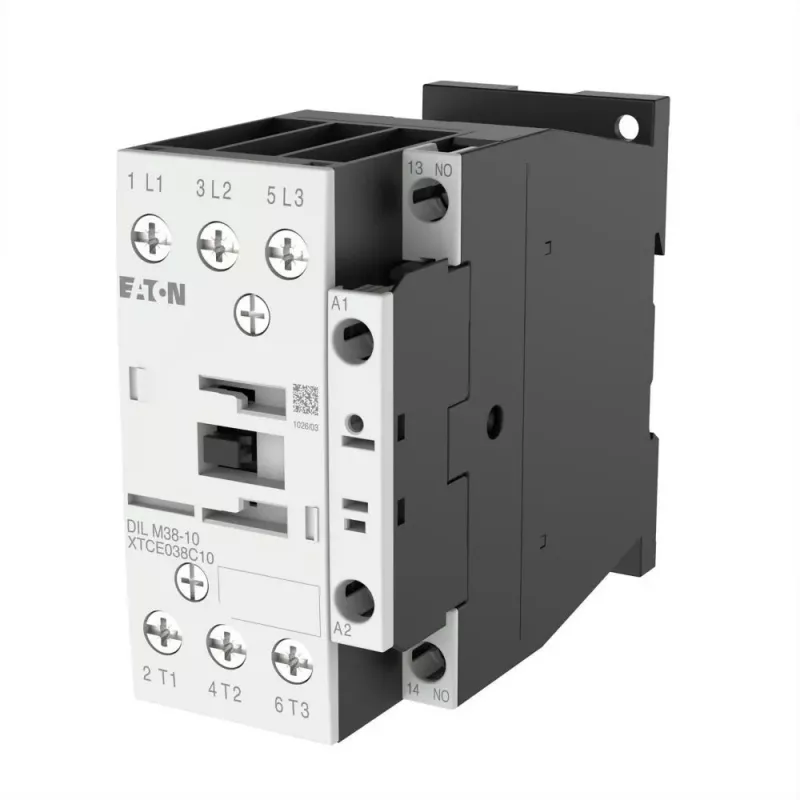

Eaton DILM38-10(RDC24) 3 polių galios kontaktorius, 38 A AC-3, 24 V DC ritė, 1 NO pagalbinis kontaktas 112442

Skirta pramonės automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo valdyti trifazius variklius. Eaton DILM38-10(RDC24) – tai 3 polių galios kontaktorius, užtikrinantis stabilų veikimą net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• Didelis elektros patvarumas – 1,5 milijono operacijų (AC-3)
• Mechaninis patvarumas – 10 milijonų operacijų
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Kompaktiški matmenys: 56 mm plotis, 85 mm aukštis

Techninė informacija

• Nominali darbinė srovė (AC-3, 400 V): 38 A
• Nominali darbinė srovė (AC-1, 690 V): 55 A
• Nominali darbinė įtampa: 690 V AC
• Valdymo grandinės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NO
• Nominali galia (AC-3, 400 V): 18,5 kW
• Montavimas: DIN bėgelis / varžtai
• Apsaugos laipsnis: IP00
• Gnybtų tipas: varžtiniai
• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Valdymo srovės tipas: DC

Kam tinka

Šis kontaktorius puikiai tinka variklių valdymo sistemoms, siurblinėms, ventiliacijos įrangai ir kitiems pramoniniams sprendimams, kur reikalingas patikimas trifazių variklių iki 18,5 kW perjungimas.

Kaip naudoti

Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (3 NO), o valdymo grandinę – prie 24 V DC ritės. Papildomas 1 NO pagalbinis kontaktas gali būti naudojamas signalizacijai ar grandinės logikai.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka ritės parametrus (24 V DC), ir visada laikykitės vietinių elektros saugos taisyklių.
