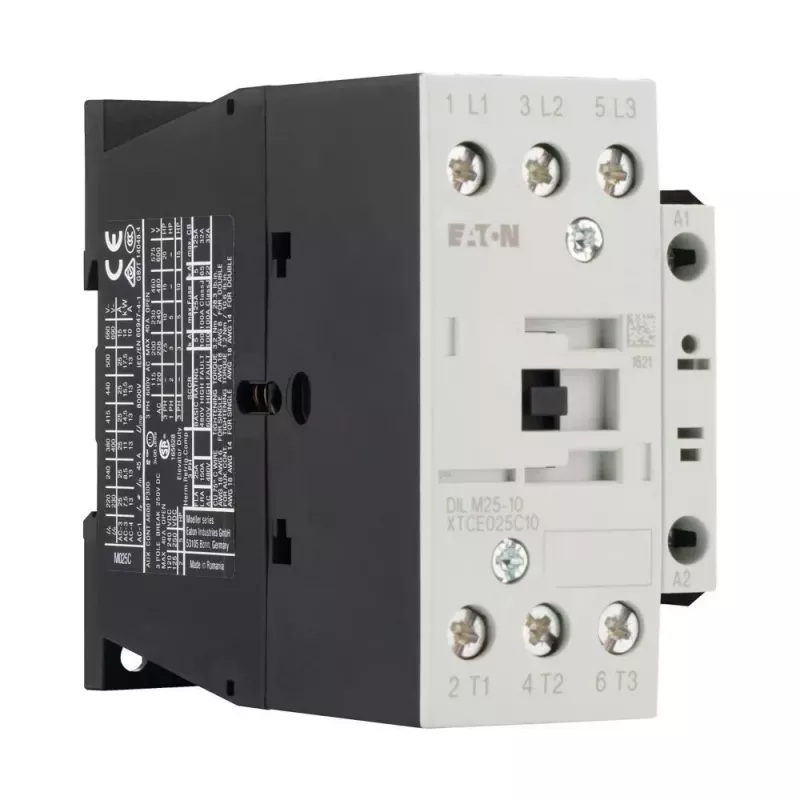

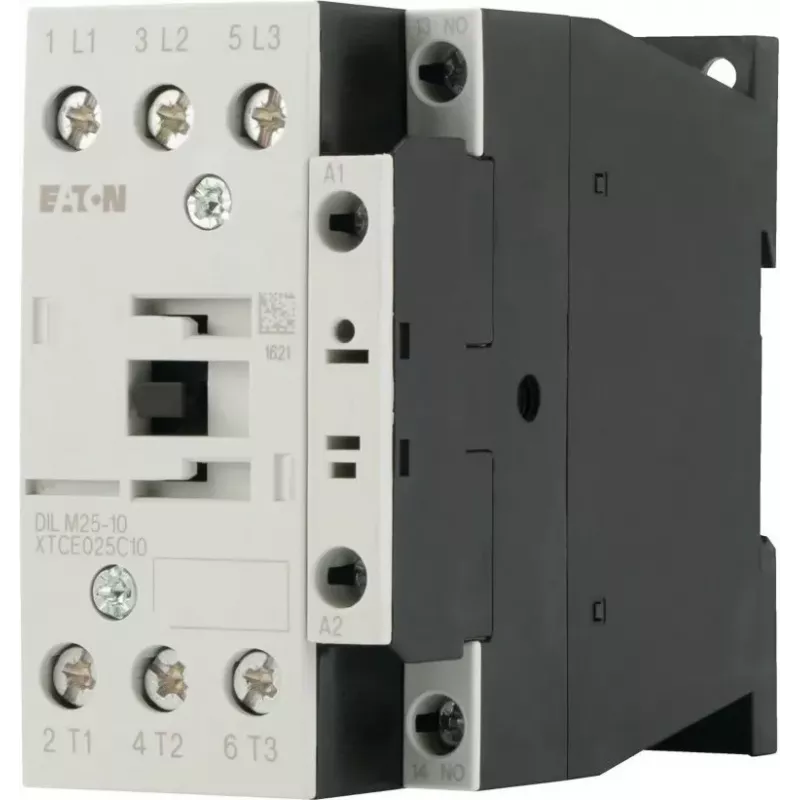

Eaton DILM25-10(RDC24) galios kontaktorius, 3 polių, 25 A, 24-27 V DC ritė, 1 NO pagalbinis kontaktas 277146

Kai reikia patikimai valdyti trifazius variklius ar kitas apkrovas, Eaton DILM25-10(RDC24) kontaktorius yra sprendimas, kuriuo pasitiki pramonės elektrikai ir skydų gamintojai. Šis 3 polių kontaktorius su 24-27 V DC rite yra idealus tiek variklių paleidimui, tiek nuolatiniam apkrovų valdymui.

Kodėl verta rinktis

• Didelė perjungimo galia: 25 A (AC-3, 400 V) ir 45 A (AC-1, 400 V), 11 kW galia prie 400 V
• Ilgaamžiškumas: 1,5 milijono elektros ciklų (AC-3) ir 10 milijonų mechaninių ciklų
• Universalus montavimas: DIN bėgelis arba varžtai, patogūs varžtiniai gnybtai
• Papildomas 1 NO pagalbinis kontaktas signalizacijai ar blokavimui
• Platus temperatūrų diapazonas: nuo -25 iki +60 °C

Kam tinka

Šis kontaktorius puikiai tinka pramoninių mašinų variklių paleidimui ir stabdymui, šildymo, apšvietimo bei varžinių apkrovų valdymui pastatų automatizavimo sistemose. Jis lengvai integruojamas į PLC valdomas sistemas su 24 V DC išėjimais.

Techninė specifikacija

• Vardinė darbinė srovė: 25 A (AC-3, 400 V), 45 A (AC-1, 400 V)
• Vardinė galia: 11 kW (AC-3, 400 V)
• Ritės įtampa: 24-27 V DC
• Pagrindiniai kontaktai: 3 NO
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Polių skaičius: 3
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Atitinka IEC/EN 60947 standartus

Naudojimo patarimai

Montuodami kontaktorius skydelyje, palikite pakankamai vietos vėdinimui. Prieš prijungdami apkrovą, įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (24-27 V DC). Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte perkaitimo. Jei naudojate PLC valdymą, įsitikinkite, kad išėjimo modulis gali tiekti reikiamą srovę ritei.
