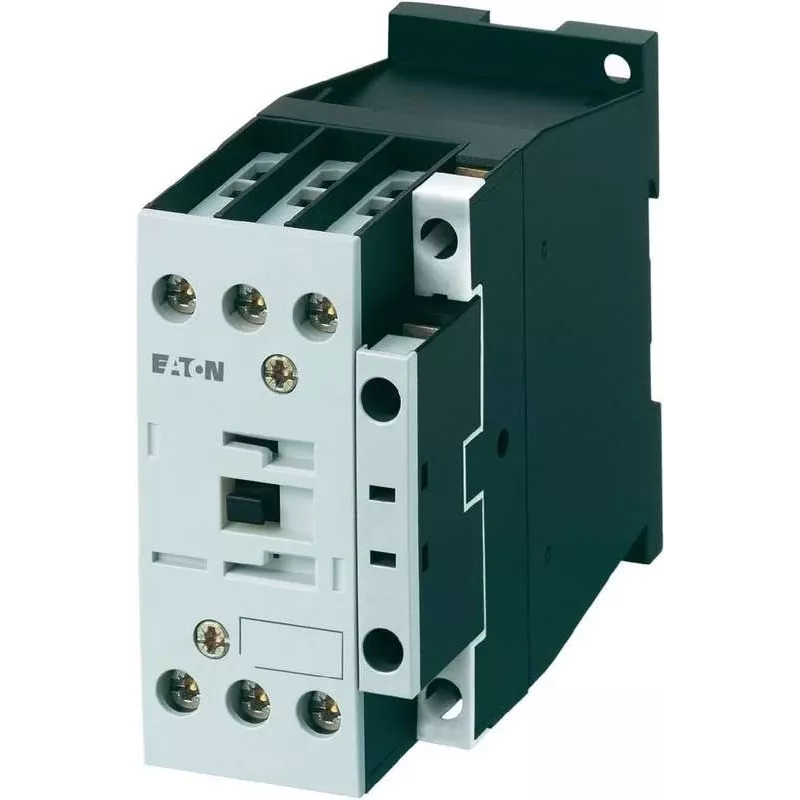

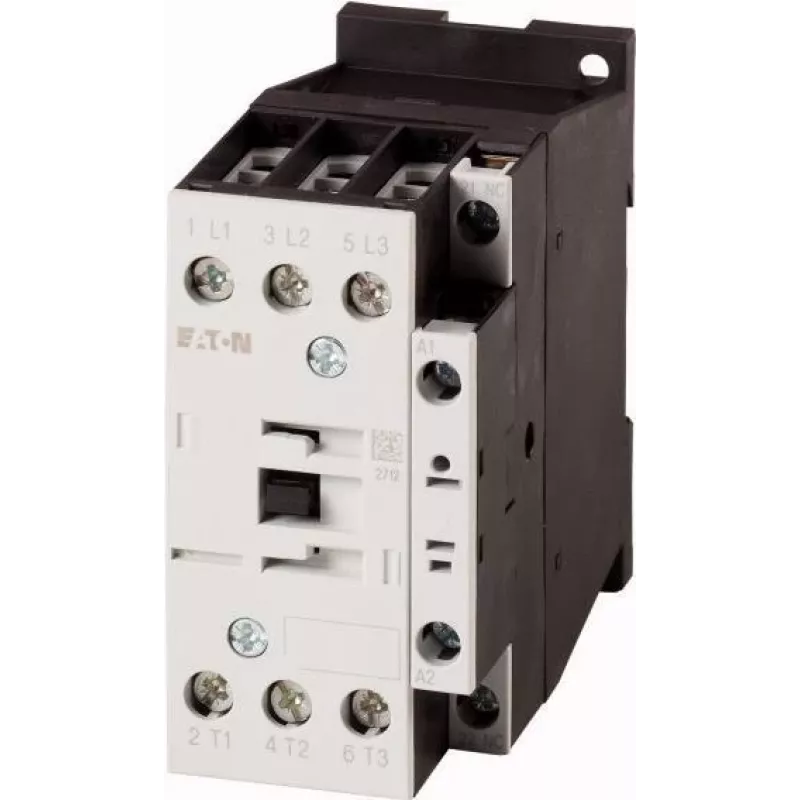

Eaton DILM17-01(RDC24) galios kontaktorius, 3 polių, 17 A AC-3, 24 V DC ritė, 1 NC 277050

Kai reikia patikimai įjungti ir išjungti trifazius variklius, paprastas jungiklis netinka. Reikalingas kontaktorių, atlaikantis dažnus paleidimus ir užtikrinantis ilgą tarnavimo laiką. Eaton DILM17-01(RDC24) – būtent toks sprendimas: jis skirtas iki 7,5 kW galios varikliams prie 400 V AC-3 režimo, o 24 V DC ritė leidžia jį valdyti saugiomis žemos įtampos grandinėmis.

Kodėl verta rinktis

Šis kontaktorius atlaiko 17 A vardinę srovę AC-3 režimu, todėl tinka dažnam variklių paleidimui – elektinė gyvybė siekia 1,5 milijono operacijų. Varžtiniai gnybtai tiek pagrindinėse, tiek valdymo grandinėse užtikrina patikimą ir lengvai prižiūrimą sujungimą. Kompaktiškas korpusas (56 mm plotis) taupo vietą skydelyje, o montavimas ant DIN bėgelio arba varžtais suteikia lankstumo.

Kam tinka

• Variklių paleidimui ir stabdymui pramoninėse mašinose
• Šildymo ir apšvietimo apkrovoms iki 32 A AC-1
• Valdymo grandinėms, kuriose reikalinga 24 V DC ritė ir vienas NC pagalbinis kontaktas
• Įrenginiams, veikiantiems nuo -25 iki +60 °C temperatūroje

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 17 A (AC-3, 400 V), 32 A (AC-1, 400 V)
• Vardinė darbinė galia: 7,5 kW (AC-3, 400 V)
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NC
• Polių skaičius: 3
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos klasė: IP00
• Mechaninė gyvybė: 10 milijonų operacijų
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Jei reikia, prie pagalbinių kontaktų prijunkite signalizaciją arba blokavimo grandinę. Patikrinkite, ar kontaktoriaus apkrova neviršija nurodytų verčių.

Rekomendacijos

Kad variklis būtų apsaugotas nuo perkrovos, rekomenduojame naudoti kartu su tinkamu šiluminiu perkrovos relių. Atminkite, kad kontaktorius turi IP00 apsaugos klasę, todėl jį būtina montuoti tinkamame skyde.
