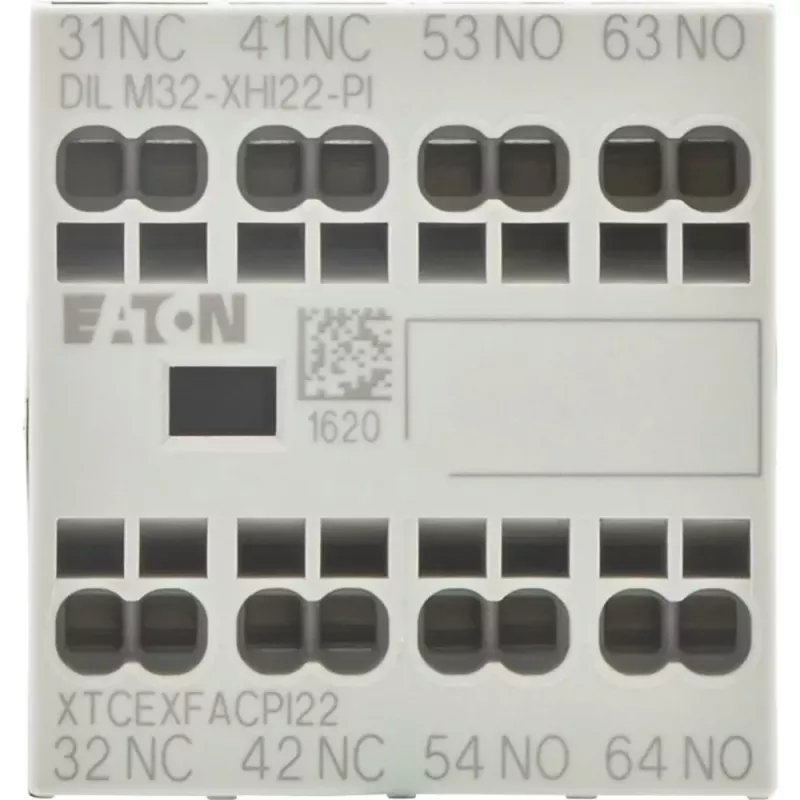

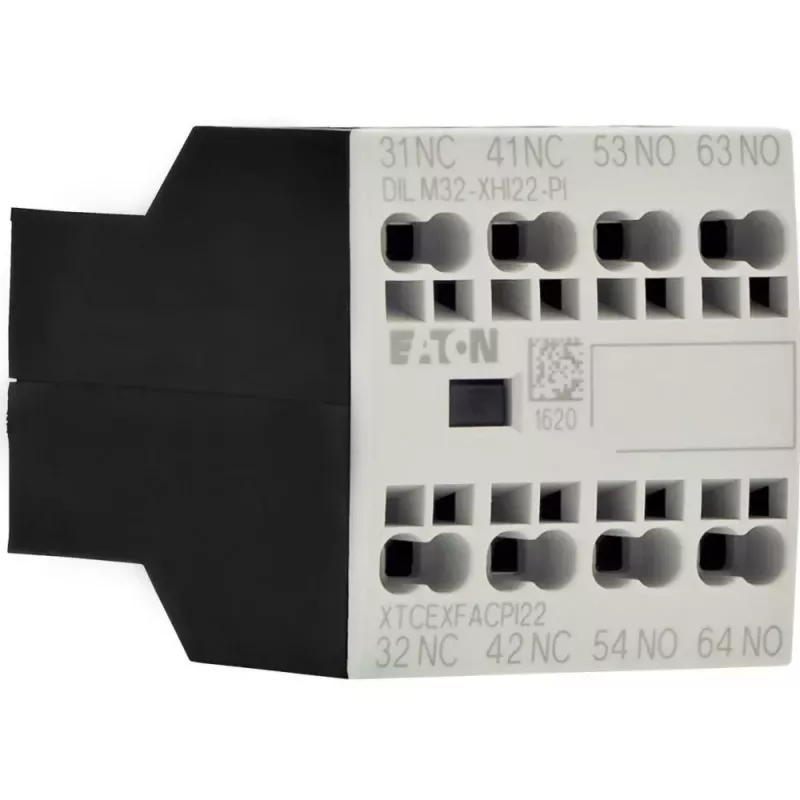

Eaton DILM32-XHI22 pagalbinis kontaktų blokas, 2NO+2NC, priekinis montavimas, varžtiniai gnybtai 199311

Trūksta papildomų kontaktų valdymo grandinėje? Eaton DILM32-XHI22 pagalbinis kontaktų blokas išsprendžia šią problemą – jis tiesiog užsifiksuoja ant priekinės DILM7–DILM32 kontaktorių dalies ir suteikia keturis papildomus kontaktus signalizacijai, blokavimui ar valdymo logikai. Montuotojai vertina, kad nereikia papildomų laidų ar sudėtingų modifikacijų – blokas įsistato per kelias sekundes.

Kodėl verta rinktis

Šis pagalbinis kontaktų blokas praplečia kontaktoriaus galimybes be papildomų laidų painiavos. Priekinis montavimas leidžia greitai sumontuoti arba atnaujinti esamą įrangą, o varžtiniai gnybtai užtikrina patikimą kontaktą su 0,75–2,5 mm² laidais. Blokas atlaiko iki 690 V AC izoliacijos įtampą ir 6 kV impulsinę įtampą, todėl tinka net reikliose pramoninėse sistemose.

Techniniai duomenys

• Kontaktų konfigūracija: 2NO + 2NC (du normaliai atviri, du normaliai uždari)
• Montavimas: priekinis
• Suderinamumas: Eaton DILM7–DILM32 kontaktoriai
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 10 A
• Nominali darbinė srovė (DC-13, 220 V): 0,22 A
• Gnybtai: varžtiniai
• Laido skerspjūvis (vientisas): 1 x (0,75–2,5) mm²
• Laido skerspjūvis (suvytas): 1 x (0,75–2,5) mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1
• Serija: DILM
• Polių skaičius: 4
• Produkto tipas: pagalbinis kontaktų blokas

Kam tinka

• Valdymo spintų surinkėjams, norintiems išplėsti kontaktorių pagalbinių kontaktų skaičių
• Techninės priežiūros specialistams, atliekantiems esamų Eaton DILM kontaktorių modernizavimą
• Motorų valdymo centrų projektuotojams, kuriems reikia signalizacijos ir blokavimo grandinių
• Tiems, kurie stato kompaktiškas valdymo spintas su ribota erdve

Kaip naudoti

Blokas tiesiog užmaunamas ant kontaktoriaus priekinės dalies ir pritvirtinamas – jokių papildomų įrankių nereikia. Prijunkite laidus prie varžtinių gnybtų pagal schemą: NO kontaktai naudojami signalizacijai arba paleidimo grandinėms, NC – blokavimui arba sustabdymui. Dėl IP20 apsaugos blokas skirtas montuoti tik spintos viduje.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus modelis patenka į DILM7–DILM32 diapazoną. Jei naudojate suvytus laidus, juos pravartu apgaubti antgaliais – taip užtikrinsite ilgaamžį ir patikimą kontaktą. Visada laikykitės vietinių elektros saugos taisyklių.
