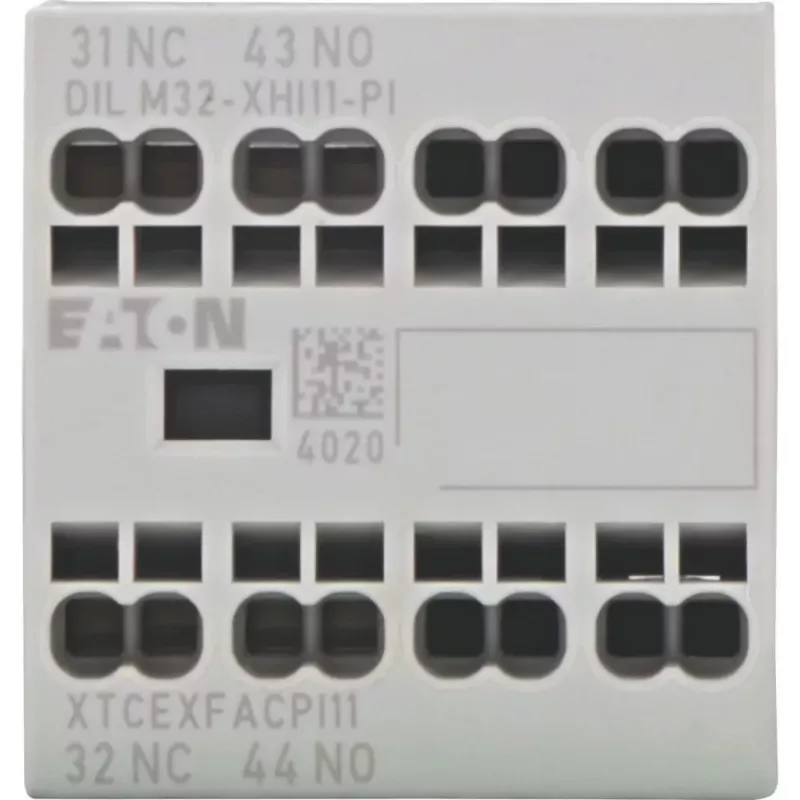

Eaton DILM32-XHI11-PI pagalbinis kontaktų blokas, 1 NO + 1 NC, 4 A, priekinio montavimo, skirta DILM7-DILM32 kontaktoriams 199309

Eaton DILM32-XHI11-PI – tai priekinio montavimo pagalbinis kontaktų blokas, praplečiantis DILM serijos kontaktoriams valdymo ir signalizavimo galimybes. Šis kompaktiškas modulis prideda vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) momentinį kontaktą, leidžiantį realizuoti patikimą signalizaciją, blokavimą ar grandinės valdymą variklių valdymo schemose.

Kam skirtas

Elektros montuotojams, skydų surinkėjams ir techninės priežiūros specialistams, kurie nori papildyti Eaton DILM7–DILM32 kontaktorius pagalbiniais kontaktais neperjungdami pagrindinės grandinės. Idealiai tinka, kai reikia papildomo signalo apie kontaktoriaus būseną arba papildomo valdymo grandinėje.

Pagrindinės savybės

• Kontaktų konfigūracija: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Vardinė darbinė srovė: 4 A esant AC-15 230 V, 1 A esant DC-13 220 V
• Priekinis montavimas – greitas ir patogus tvirtinimas prie suderinamų kontaktorų
• Sraigtiniai gnybtai užtikrina patikimą ir vibracijai atsparų prijungimą
• Vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Darbinė temperatūra nuo -25 °C iki +60 °C
• Termoplastinis korpusas, pilkos/juodos spalvos

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: DILM32-XHI11-PI
• MPN: 199309
• EAN: 4015081973934
• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimo tipas: priekinis
• Suderinamumas: DILM7–DILM32 kontaktoriams
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: sraigtiniai
• Standartai: IEC/EN 60947
• Darbinė temperatūra: -25…+60 °C
• Pagalbinių kontaktų tipas: momentinis
• Serija: DILM
• Prijungimo tipas: sraigtinis
• Medžiaga: termoplastikas
• Spalva: pilka/juoda
• Atitinka RoHS: taip

Kaip naudoti

Blokas montuojamas priekinėje kontaktoriaus pusėje, tiesiai ant jo gnybtų. Prieš montavimą įsitikinkite, kad kontaktoriaus modelis yra DILM7–DILM32. Prijunkite laidus prie sraigtinių gnybtų pagal schemą: NO kontaktas gali būti naudojamas signalizacijai arba valdymui, NC – blokavimui arba būsenos kontrolei. Užveržkite gnybtus reikiamu sukimo momentu, kad būtų užtikrintas patikimas kontaktas.

Patarimai

Prieš užsakydami patikrinkite savo kontaktoriaus modelį – šis blokas tinka tik DILM7–DILM32 serijoms. Jei kontaktą naudosite dažnam perjungimui, atsižvelkite į elektros ilgaamžiškumą esant konkrečiai apkrovai. Montavimo darbus atlikite tik kvalifikuotas elektrikas, laikydamasis galiojančių saugos reikalavimų.
