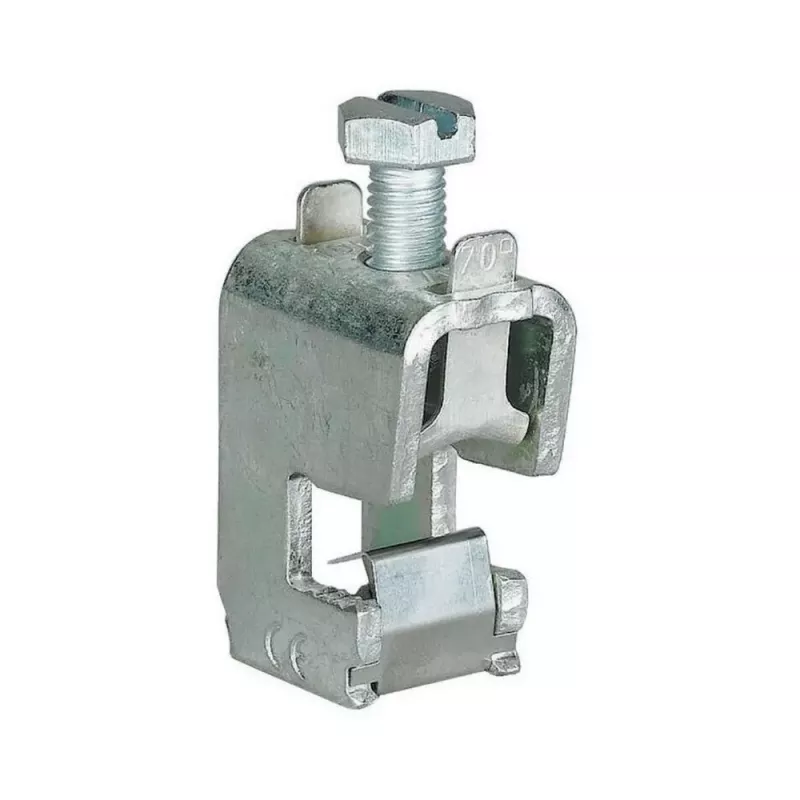

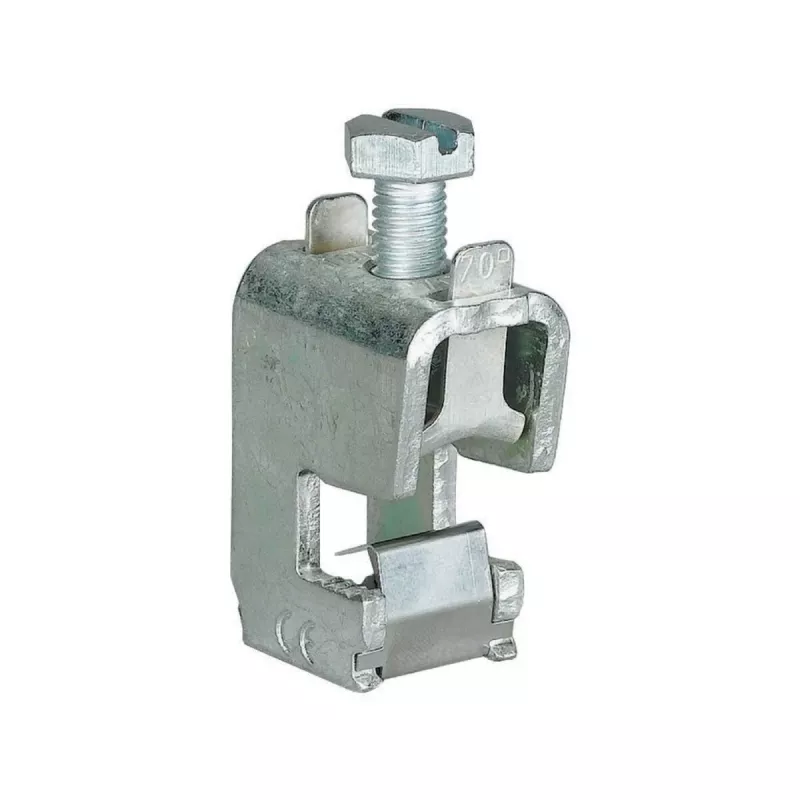

Eaton AKU70/10 Pagrindinės linijos atšakos gnybtas 16-70 mm², 10 atšakų jungtys, pilkas 107193

Kai reikia vienu metu paskirstyti didelę srovę dešimčiai atskirų grandinių, Eaton AKU70/10 tampa tikru pagalbininku. Šis pagrindinės linijos atšakos gnybtas leidžia prijungti vieną storą maitinimo laidininką (16–70 mm²) ir iš karto išdalinti energiją į dešimt plonesnių atšakų (1,5–10 mm²). Nereikia papildomų šynų ar sudėtingų jungčių – viskas sutelpa vienoje vietoje, o montavimas ant DIN bėgelio arba tiesiai varžtais užima mažai vietos skydelyje.

Kodėl verta rinktis

• Viena pagrindinė jungtis 16–70 mm² laidininkui – tinka didelėms srovėms
• Dešimt atšakų 1,5–10 mm² laidininkams – patogu skirstyti į smulkesnius vartotojus
• Sraigtinė jungtis užtikrina patikimą ir ilgaamžį kontaktą
• Montuojamas ant standartinio TS35 DIN bėgelio arba tvirtinamas varžtais
• Vardinė srovė iki 160 A, vardinė įtampa iki 1000 V AC/DC
• Izoliacinė medžiaga – poliamidas (PA), pilkos spalvos

Kaip naudoti

Užfiksuokite gnybtą ant 35 mm DIN bėgelio arba prisukite korpuse. Prijunkite maitinimo laidininką (16–70 mm²) prie pagrindinės jungties, o tada paskirstykite į dešimt atšakų laidininkais nuo 1,5 iki 10 mm². Sraigtinės jungtys užtikrina patikimą suspaudimą, o poliamido korpusas izoliuoja ir apsaugo nuo mechaninių pažeidimų. Gnybtas veikia nuo -25 °C iki +70 °C temperatūroje ir yra pritaikytas 3 taršos laipsnio aplinkai.

Techninė specifikacija

• Gaminio tipas: pagrindinės linijos atšakos gnybtas
• Pagrindinio laidininko skerspjūvis: 16–70 mm²
• Atšakos laidininko skerspjūvis: 1,5–10 mm²
• Pagrindinių jungčių skaičius: 1
• Atšakų jungčių skaičius: 10
• Jungties tipas: sraigtinė
• Montavimas: DIN bėgelis (TS35) / varžtinis
• Vardinė srovė (maks.): 160 A
• Vardinė įtampa (maks.): 1000 V AC/DC
• Izoliacija: poliamidas (PA)
• Laidininko medžiaga: varis / žalvaris (alavuotas)
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Taršos laipsnis: 3
• Darbinė temperatūra: -25 °C iki +70 °C
• Gnybto tipas: vienpolis
• Paskirtis: skirstomieji skydai, valdymo spintos

Pastaba

Patikimam energijos paskirstymui pramonės ir pastatų instaliacijose Eaton AKU70/10 siūlo kompaktišką didelės srovės sprendimą su patikrinta sraigtine jungtimi.
