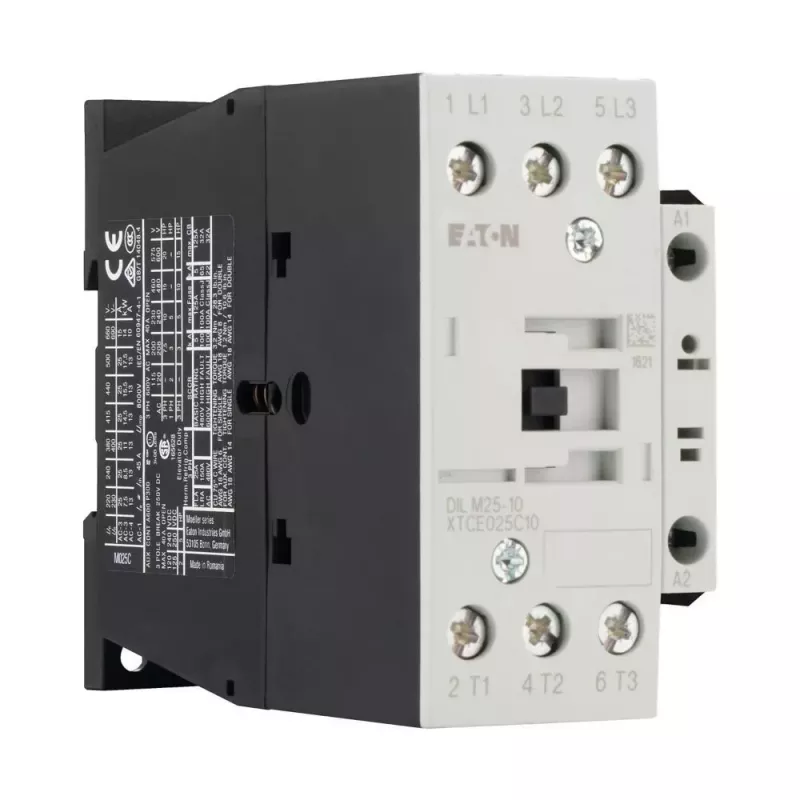

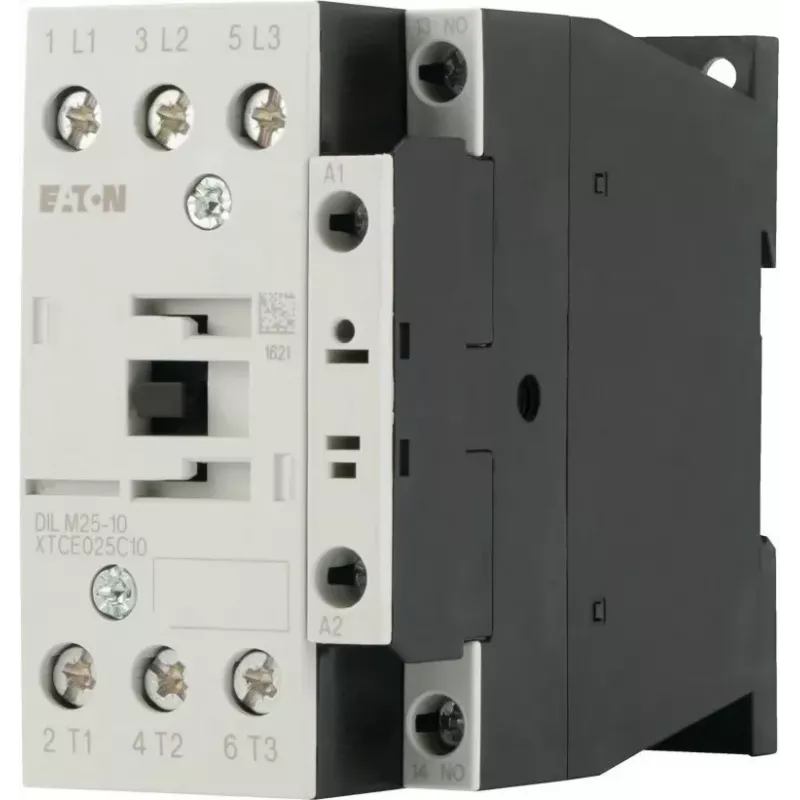

Eaton DILM25-10 24V 50Hz 3 polių galios kontaktorius, 25 A AC-3, 11 kW, 1 NO pagalbinis kontaktas, varžtiniai gnybtai, DIN bėgio montavimas, IP00 277119

Skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo trifazių variklių perjungimo sprendimo iki 11 kW, Eaton DILM25-10 galios kontaktorius yra sukurtas atlaikyti dideles įjungimo sroves ir milijonus operacijų be gedimų. Tai 3 polių įrenginys, skirtas 25 A esant AC-3 (400 V) ir 45 A esant AC-1, su 24 V 50 Hz kintamosios srovės rite ir vienu normaliai atviru (NO) pagalbiniu kontaktu valdymo blokavimui.

Kam skirtas

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, ant DIN bėgio montuojamo kontaktorius variklių paleidikliams, šildymo grandinėms ar apšvietimo valdymui pramoninėje aplinkoje. Jis tinka standartiniams 35 mm DIN bėgiams arba gali būti tvirtinamas varžtais tiesiai prie montažinės plokštės.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, 25 A AC-3 vardinė darbinė srovė prie 400 V
• Ritės valdymo įtampa 24 V AC, 50 Hz
• 1 normaliai atviras (NO) pagalbinis kontaktas
• IP00 apsaugos klasė, skirta montuoti įrenginių viduje
• Varžtiniai gnybtai patikimam, atspariam vibracijai prijungimui
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: 1,5 milijono operacijų esant AC-3
• Vardinė izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C

Specifikacijos

• Kontaktoriaus tipas: galios kontaktorius
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Ritės valdymo įtampa: 24 V AC
• Ritės dažnis: 50 Hz
• Pagalbiniai kontaktai: 1 NO
• Montavimas: DIN bėgis / varžtai
• Gnybtų tipas: varžtiniai gnybtai
• Mechaninis tarnavimo laikas: 10 000 000 operacijų
• Elektrinis tarnavimo laikas (AC-3): 1 500 000 operacijų
• Izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: -25 iki +60 °C
• Spalva: juoda / balta

Patarimai

Ritės slopinimui pridėkite RC elementą arba varistorių prie ritės gnybtų, kad apsaugotumėte jautrius PLC išėjimus. Užtikrinkite, kad korpusas būtų tinkamai vėdinamas, nes kontaktorius yra IP00 ir turi būti apsaugotas nuo dulkių ir drėgmės.
