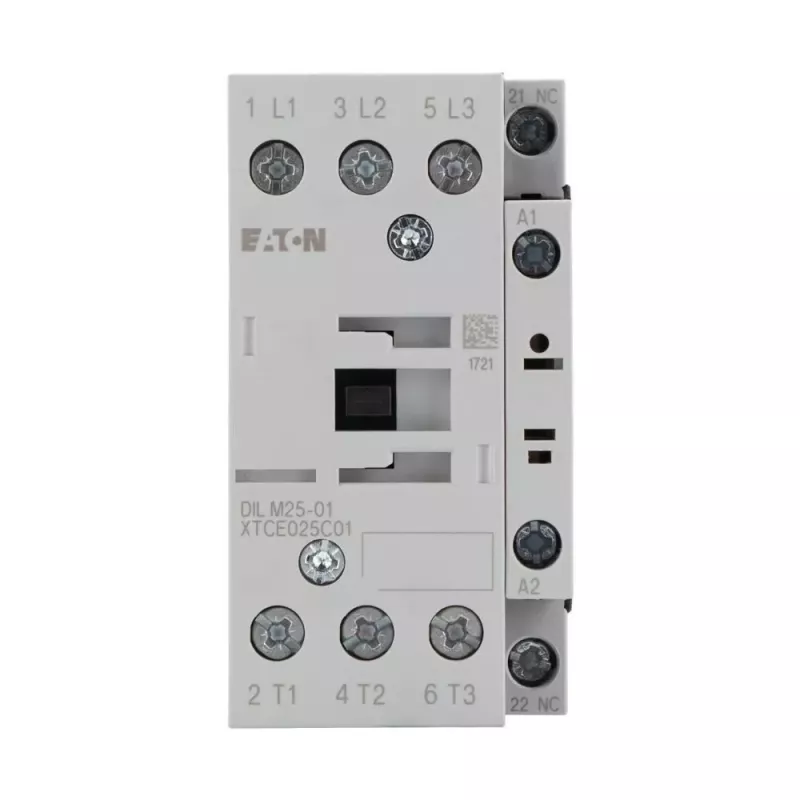

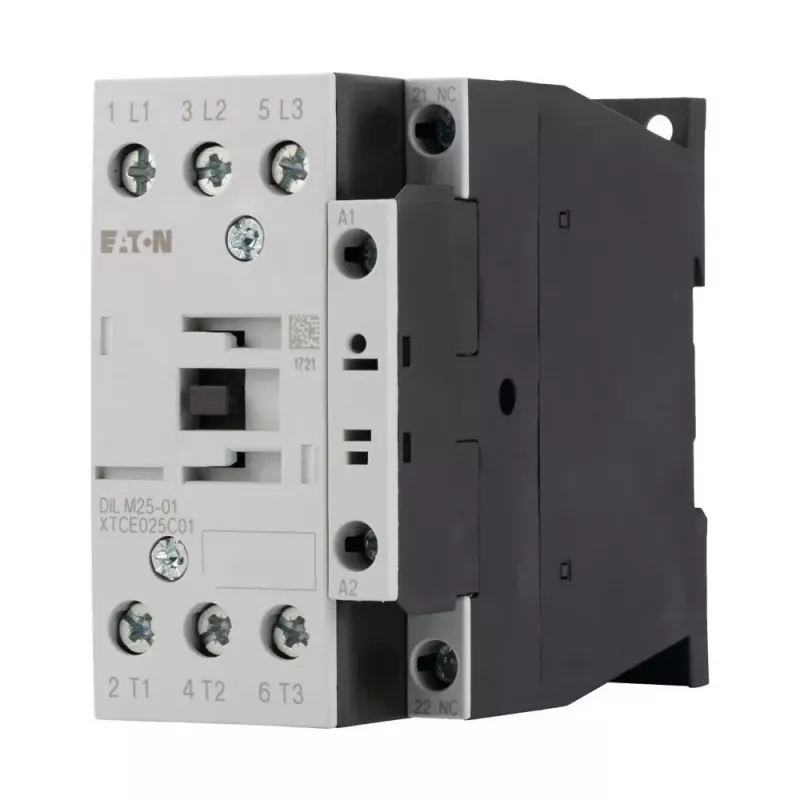

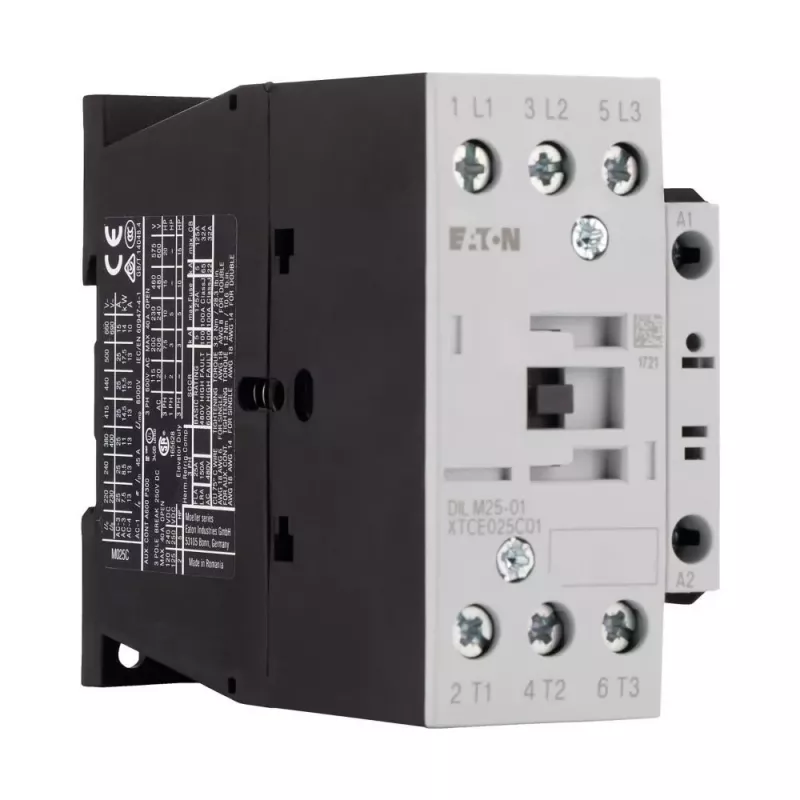

Eaton DILM25-01(RDC24) 3 polių kontaktorius, 24 V DC ritė, 25 A AC-3, 1 NC pagalbinis kontaktas, IP00, juodas/baltas 277178

Kai reikia patikimai valdyti trifazius variklius naudojant 24 V DC maitinimo šaltinį, Eaton DILM25-01(RDC24) kontaktorius yra sprendimas, kuriuo galima pasitikėti. Jo DC ritė užtikrina stabilų veikimą net ir svyruojant įtampai, o kompaktiškas korpusas palengvina montavimą skydelyje.

Kodėl verta rinktis

• 3 pagrindiniai poliai, skirti 25 A (AC-3, 400 V) apkrovai
• 1 NC pagalbinis kontaktas valdymo logikai arba būsenos atgaliniam ryšiui
• 24 V DC ritė – galima valdyti tiesiogiai iš PLC arba DC maitinimo šaltinio
• IP00 apsaugos klasė – montuojama tik į tinkamą skydelį
• Montavimas ant DIN bėgelio arba varžtais

Kasdienis naudojimas

Šis kontaktorius dažnai naudojamas trifaziams varikliams iki 11 kW (400 V AC) įjungti. NC pagalbinis kontaktas gali būti naudojamas signalizacijai arba blokavimui. DC ritė užtikrina patikimą veikimą net ir baterijomis maitinamose sistemose, kur įtampa svyruoja.

Techninės specifikacijos

• Gaminio tipas: kontaktorius
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė galia (AC-3, 400 V): 11 kW
• Apsaugos klasė: IP00
• Montavimas: DIN bėgelis / varžtai
• Gnybtai: varžtiniai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinė tarnavimo trukmė: > 1,5 mln. operacijų
• Mechaninė tarnavimo trukmė: > 10 mln. operacijų
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Serija: DILM
• Ritės tipas: DC
• Spalva: juoda / balta

Kam tinka

Šis kontaktorius skirtas inžinieriams, elektrikams ir automatizavimo specialistams, kurie projektuoja ar prižiūri valdymo skydus su 24 V DC maitinimu. Jis puikiai tinka maisto, medienos, metalo apdirbimo įmonėms, kuriose naudojami trifaziai varikliai.

Kaip naudoti

Prijunkite ritę prie 24 V DC šaltinio, o pagrindinius kontaktus – prie variklio maitinimo grandinės. NC pagalbinį kontaktą galite naudoti valdymo grandinėje, pavyzdžiui, variklio sustabdymui ar signalizacijai. Būtinai įrenkite kontaktorius į skydelį, atitinkantį IP00 reikalavimus.

Patarimas: prieš montuodami patikrinkite, ar ritės įtampa tikrai yra 24 V DC, ir įsitikinkite, kad pagalbinio kontakto tipas (NC) atitinka jūsų valdymo schemą. Eaton DILM serija pasižymi ilgaamžiškumu ir atitinka tarptautinius standartus, todėl ja galima pasitikėti net reikliausiose pramonės srityse.
