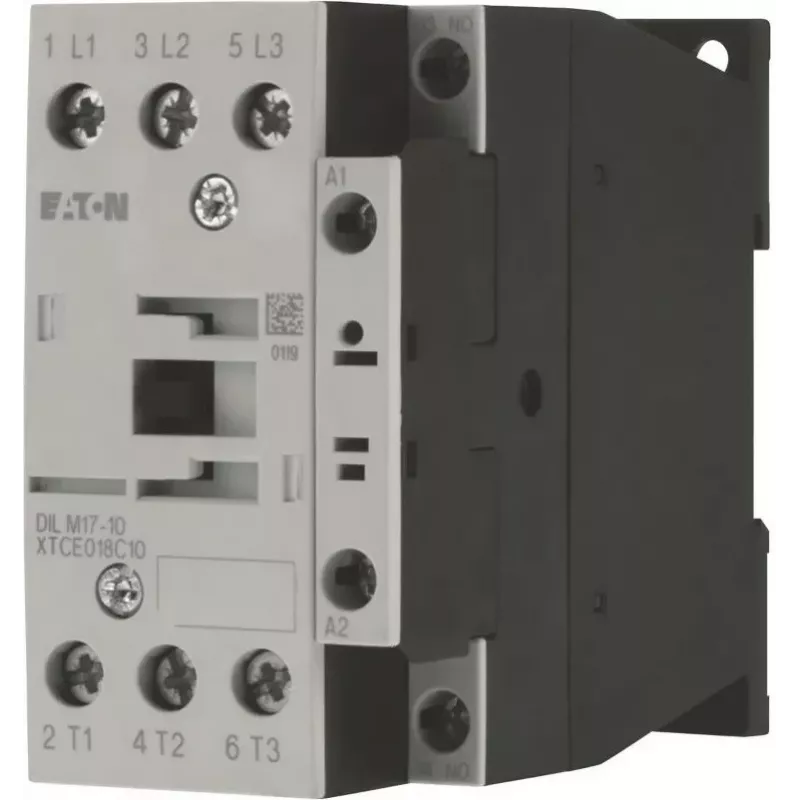

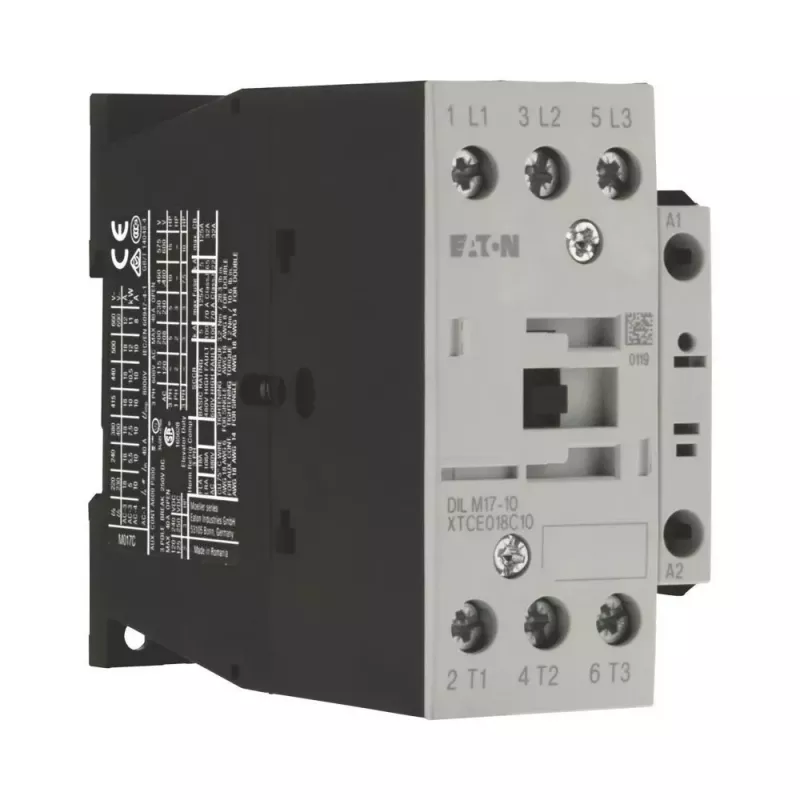

Eaton DILM17-10 galios kontaktorius, 3 polių, 17 A, 690 V AC, ritė 42 V 50 Hz / 48 V 60 Hz, 1 NO pagalbinis, IP00, juodas/baltas 277000

Kai valdymo spintoje reikia patikimai įjungti ir išjungti trifazius variklius, Eaton DILM17-10 galios kontaktorius atlieka savo darbą tyliai ir be priekaištų. Šis 3 polių kontaktorius, skirtas 17 A esant AC-3 ir iki 690 V AC, puikiai tinka įvairioms žemos įtampos perjungimo reikmėms. Ritė veikia su 42 V esant 50 Hz arba 48 V esant 60 Hz, o vienas normaliai atviras pagalbinis kontaktas leidžia stebėti būseną. Su varžtiniais gnybtais ir IP00 apsaugos laipsniu jis skirtas montuoti spintos viduje. Korpusas juodas su baltais ženklais.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3): 17 A
• Vardinė darbinė įtampa: 690 V AC
• Ritės įtampa: 42 V AC (50 Hz) / 48 V AC (60 Hz)
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Apsaugos laipsnis: IP00
• Montavimas: DIN bėgelis arba varžtai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Variklio galia prie 400 V AC-3: 7,5 kW
• Elektrinis patvarumas (AC-3): 1,5 milijono operacijų
• Mechaninis patvarumas: 10 milijonų operacijų
• Darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947, UL, CSA

Kodėl verta rinktis

DILM17-10 sujungia kompaktiškus matmenis su patikrintu perjungimo našumu. Dviejų dažnių ritės konstrukcija leidžia naudoti tiek 50 Hz, tiek 60 Hz tinkluose nekeičiant ritės. Pagalbinis kontaktas palengvina valdymo grandinės integraciją, o tvirta konstrukcija užtikrina ilgą tarnavimo laiką net reikliose pramoninėse aplinkose.

Idealūs naudojimo atvejai

• Trifazių variklių iki 7,5 kW prie 400 V perjungimas
• Varžinių šildymo apkrovų valdymas
• Variklių valdymas konvejeriuose, siurbliuose ir ventiliatoriuose
• Integracija į valdymo spintas ir variklių paleidiklius

Gera žinoti

Kontaktorius tiekiamas su IP00 apsaugos laipsniu, todėl jį būtina montuoti į korpusą, užtikrinantį reikiamą apsaugą nuo dulkių ir drėgmės. Montavimas galimas ant standartinio 35 mm DIN bėgelio arba varžtais. Ritės gnybtai aiškiai pažymėti, kad prijungimas būtų paprastas.

Patarimas: prieš montuodami įsitikinkite, kad spintos viduje yra pakankamai vietos vėdinimui, o prijungdami ritę naudokite tinkamo skerspjūvio laidus. Reguliariai tikrinkite kontaktų būklę – taip prailginsite įrenginio tarnavimo laiką.
