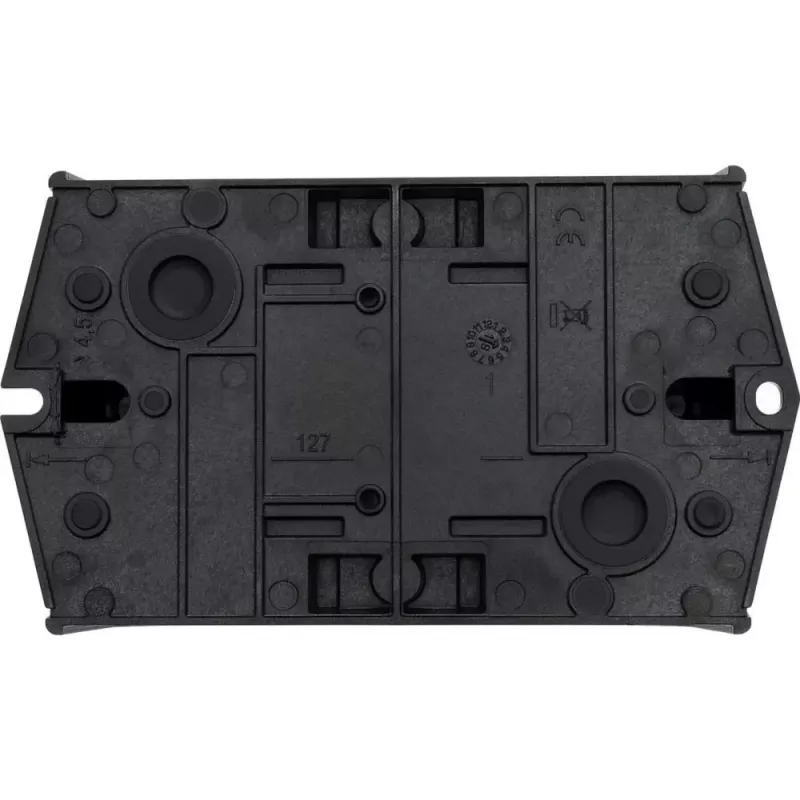

Eaton perjungimo jungiklis 8 kontaktų, 20A T0-4-8902/I1 (218985)

Kai reikia patikimai perjungti maitinimą tarp dviejų šaltinių, šis Eaton perjungimo jungiklis tampa tikru darbo arkliu. Jo 4 poliai ir 20 A vardinė srovė leidžia valdyti galingus prietaisus, o kompaktiška 48 x 48 mm priekinė plokštė lengvai telpa į skydo panelę.

Kodėl verta rinktis

• 4 poliai, 20 A nepertraukiamoji srovė – tinka didesnėms apkrovoms
• 690 V AC vardinė darbinė įtampa – atsparus aukštai įtampai
• 1-0-2 perjungimo funkcija ir 3 padėtys – paprasta rankinė kontrolė
• IP65 apsauga priekyje, IP20 gale – atsparus dulkėms ir vandens purslams
• 90° perjungimo kampas – aiškus ir greitas perjungimas
• Sraigtiniai gnybtai – patikimas ir lengvas laidų prijungimas

Techniniai duomenys

• Perjungimo funkcija: 1-0-2 (perjungimas)
• Perjungimo padėčių skaičius: 3
• Perjungimo kampas: 90°
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė trumpojo jungimo įjungimo galia: 300 A
• Vardinė sąlyginė trumpojo jungimo srovė: 1 kA
• Mechaninis tarnavimo laikas: 0,5 x 10^6 operacijų
• Darbinė temperatūra: nuo -25°C iki +50°C

Kam tinka

Šis jungiklis sukurtas industrijoje dirbantiems elektrikams, techninės priežiūros specialistams ir visiems, kurie montuoja valdymo skydus. Jis puikiai tiks ten, kur reikia rankiniu būdu perjungti apkrovą tarp dviejų maitinimo šaltinių – pavyzdžiui, rezervinio generatoriaus ir tinklo.

Kaip naudoti

Jungiklis montuojamas į priekinę panelę. Prijunkite laidus prie sraigtinių gnybtų pagal schemą, užtikrindami, kad kontaktai būtų tvirtai priveržti. Pasukite rankenėlę į norimą padėtį (1, 0 arba 2), kad perjungtumėte maitinimo šaltinį. Prieš montuodami įsitikinkite, kad maitinimas yra išjungtas.

Patarimas: reguliariai tikrinkite, ar gnybtai neatsilaisvinę, ir laikykitės gamintojo nurodytų elektros parametrų. Dėl IP65 apsaugos priekinė dalis atlaikys drėgmę ir dulkes, tačiau galinė dalis (IP20) turi būti apsaugota nuo tiesioginio vandens poveikio.
