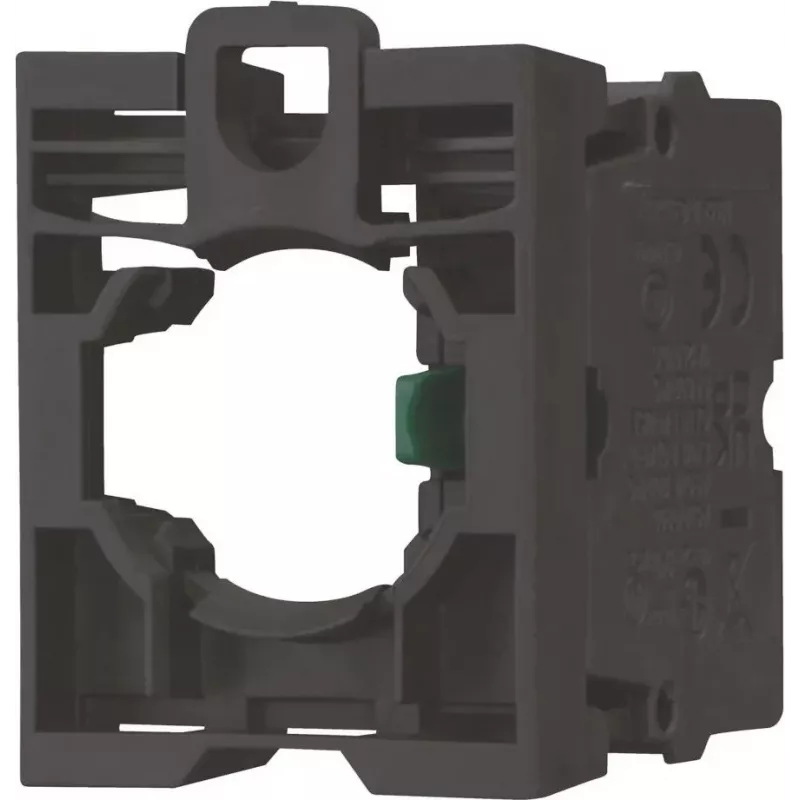

Eaton M22-AK10 kontaktinis elementas 1NO priekinio montavimo varžtiniai gnybtai 216504

Kai reikia patikimo perjungimo taško valdymo skydelyje, Eaton M22-AK10 kontaktinis elementas tampa tinkamu pasirinkimu. Šis priekinio montavimo pagalbinis kontaktinis blokas leidžia greitai pridėti normaliai atvirą (NO) kontaktą prie Eaton M22 serijos mygtukų ir perjungiklių, užtikrinant stabilų darbą net ir reikliose aplinkose.

Kodėl verta rinktis

Šis kontaktinis elementas puikiai dera su M22 serijos vykdymo mechanizmais – jis kompaktiškas, tvirtas ir lengvai montuojamas. Varžtiniai gnybtai priima įvairių skerspjūvių laidininkus, todėl montavimas ir priežiūra tampa paprastesni.

Techninės specifikacijos

• Serija: M22
• Gaminio tipas: kontaktinis elementas / pagalbinis kontaktinis blokas
• Kontaktų skaičius: 1
• Kontaktų konfigūracija: 1 normaliai atviras (NO)
• Montavimo tipas: priekinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė izoliacijos įtampa (Ui): 500 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (Ie) AC-15: 6 A prie 230 V AC
• Vardinė darbinė srovė (Ie) DC-13: 3 A prie 24 V DC
• Gnybtų talpa (vientisas): 1 x (0,5–2,5) mm² / 2 x (0,5–1,5) mm²
• Gnybtų talpa (daugiasluoksnis): 1 x (0,5–2,5) mm² / 2 x (0,5–1,5) mm²
• Darbinė temperatūra: nuo -25 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Apsaugos laipsnis (gnybtai): IP20
• Mechaninis ilgaamžiškumas: > 5 mln. operacijų
• Elektrinis ilgaamžiškumas: > 0,5 mln. operacijų
• Suderinamumas: Eaton M22 serijos valdymo įtaisai (mygtukai, perjungikliai)
• Medžiaga: aukštos kokybės plastikas

Kam tinka

• Mašinų valdymo skydams
• Konvejerių sistemoms
• Pakavimo įrangai
• Pramonės automatizavimui

Naudojimo patogumas

M22-AK10 skirtas priekiniam montavimui – jį patogu pasiekti ir pakeisti nenuimant vykdymo mechanizmo. Elementas atitinka IEC/EN 60947-5-1 reikalavimus žemos įtampos skirstymo ir valdymo įrangai.

Patarimas: montuodami kontaktinį elementą, įsitikinkite, kad varžtiniai gnybtai tvirtai laiko laidininkus – taip išvengsite atsipalaidavimo vibracijos sąlygomis. Periodiškai patikrinkite kontaktų būklę, ypač jei įranga veikia didelio ciklų skaičiaus režimu.
