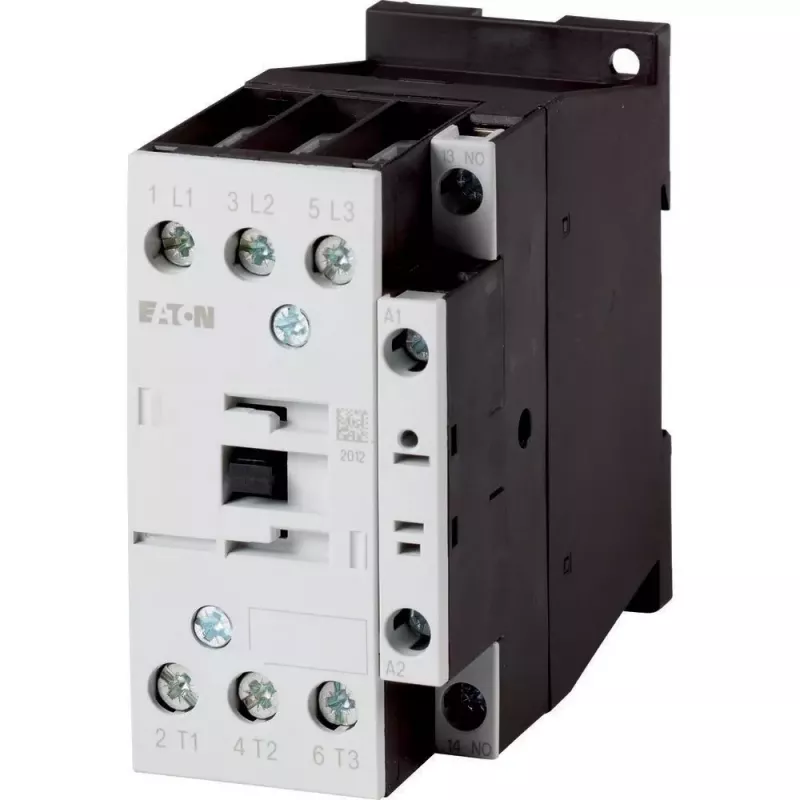

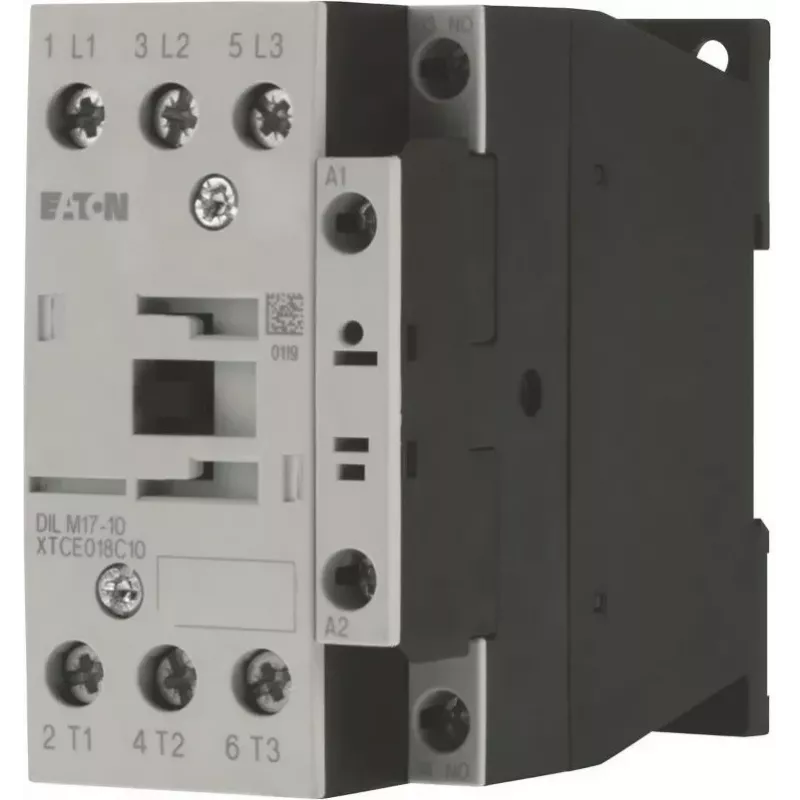

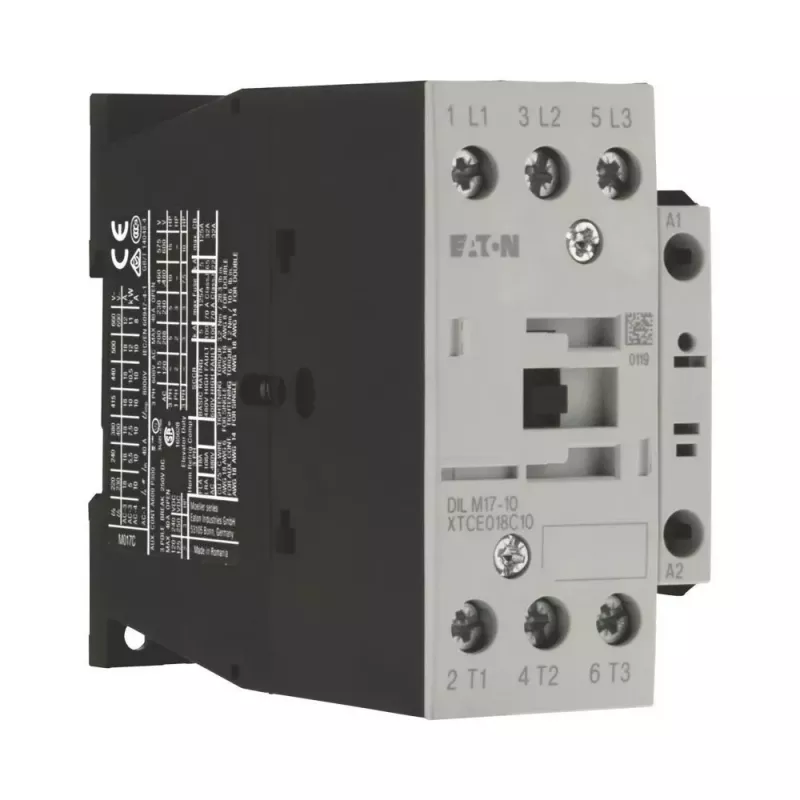

EATON DILM17-10 24V AC 50/60Hz galios kontaktorius, 3 polių, 17A AC-3, 1NO pagalbinis 277008

17 A esant AC-3 (400 V) ir 7,5 kW variklio galia – štai ką iš tikrųjų reiškia EATON DILM17-10. Šis galios kontaktorius skirtas patikimam trifazių apkrovų perjungimui iki 690 V izoliacijos įtampos. 24 V AC ritė veikia 50/60 Hz dažniu, todėl puikiai tinka įvairioms pramoninėms valdymo grandinėms.

Kodėl verta rinktis

• Didelė perjungimo galia: 17 A esant AC-3, 400 V, ir 32 A esant AC-1.
• Universalus maitinimas: ritė priima 24 V AC esant 50/60 Hz.
• Patikima konstrukcija: 6 kV impulsų atsparumo įtampa ir 690 V izoliacijos įtampa.
• Lankstus montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas.
• Kompaktiškas korpusas su varžtiniais gnybtais saugiam prijungimui.

Techninė informacija

• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Ritės įtampa: 24 V AC
• Ritės dažnis: 50/60 Hz
• Vardinė darbinė srovė (AC-3, 400 V): 17 A
• Vardinė darbinė srovė (AC-1, 400 V): 32 A
• Vardinė darbinė galia (AC-3, 230 V): 5,5 kW
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis (35 mm) / varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +60 °C

Kam tinka

Šis kontaktorius puikiai tinka tiems, kurie projektuojia ar prižiūri valdymo pultus, mašinų elektros sistemas, siurblių, ventiliatorių ar konvejerių valdymą. Jei reikia patikimo sprendimo, kuris atlaikytų intensyvų darbą ir ilgą tarnavimo laiką, DILM17-10 yra puikus pasirinkimas.

Kaip naudoti

Sumontuokite kontaktorius ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite trifazę apkrovą prie pagrindinių 3 NO kontaktų, o valdymo grandinę – prie 24 V AC ritės. Papildomas 1 NO kontaktas gali būti naudojamas signalizacijai ar kitų grandinių valdymui. Būtinai laikykitės vietinių elektros saugos taisyklių ir užtikrinkite, kad prietaisas būtų montuojamas uždaroje valdymo spintoje (IP20).

Patarimas: prieš montuodami visada patikrinkite, ar ritės įtampa atitinka jūsų valdymo grandinės įtampą. Jei naudojate ilgus valdymo kabelius, atkreipkite dėmesį į įtampos kritimą – kartais gali prireikti didesnio skerspjūvio laidų, kad kontaktorius suveiktų patikimai.
