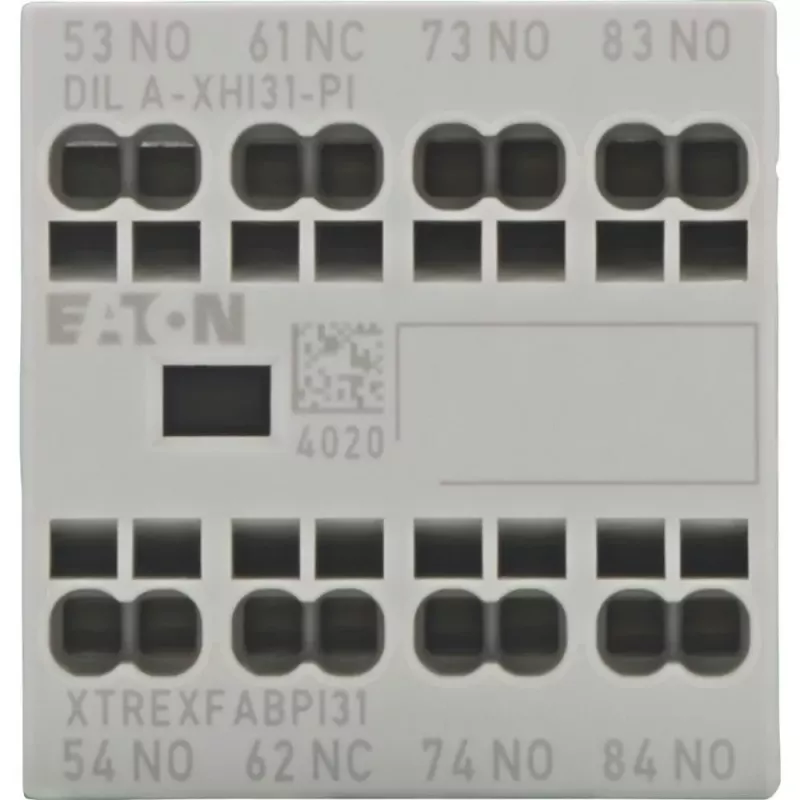

Eaton DILA-XHI31-PI pagalbinis kontaktų blokas, 3NO+1NC, priekinis montavimas, varžtiniai gnybtai, skirtas DILM7-DILM38 kontaktoriams ir DILA relėms 199318

Skydų montuotojams ir automatizavimo inžinieriams, kurie plečia Eaton DILM7–DILM38 kontaktorius ar DILA reles, Eaton DILA-XHI31-PI pagalbinis kontaktų blokas yra patikimas sprendimas. Jis prideda tris normaliai atvirus (NO) ir vieną normaliai uždarą (NC) kontaktą, kuriuos galima panaudoti signalizacijai, blokavimui ar kitoms valdymo grandinėms. Blokas montuojamas tiesiai ant kontaktorius ar relės priekio, o varžtiniai gnybtai užtikrina tvirtą ir saugų laidų prijungimą pramoninėse valdymo spintose.

Kodėl verta rinktis

Šis pagalbinis kontaktų blokas išplečia Eaton kontaktorių ir relių valdymo galimybes be papildomo laidų painiavos. Priekinis montavimas leidžia greitai sumontuoti, o varžtiniai gnybtai užtikrina patikimą ryšį net ir reikliose pramoninėse aplinkose. Elektros ir mechaninis ilgaamžiškumas siekia iki 10 milijonų operacijų, todėl įrenginys tarnaus ilgus metus.

Kam tinka

• Automatikos sistemų inžinieriams, projektuojantiems valdymo spintas
• Pramonės įrenginių techninės priežiūros specialistams
• Visiem, kurie naudoja Eaton DILM7–DILM38 kontaktorius ar DILA reles ir nori išplėsti kontaktų skaičių

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 3 NO + 1 NC
• Montavimas: priekinis
• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 4 A
• Nominali darbinė srovė DC-13 prie 220 V: 0,22 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Elektrinis ilgaamžiškumas: iki 10 milijonų operacijų
• Mechaninis ilgaamžiškumas: iki 10 milijonų operacijų
• Polių skaičius: 4
• Suderinamumas: Eaton DILM7–DILM38 kontaktoriams, DILA relėms

Naudojimo pavyzdžiai

• Blokavimo ir signalizacijos grandinės variklių valdymo centruose
• Kontaktorių būsenos grįžtamasis ryšys automatizavimo sistemose
• Papildomų kontaktų išplėtimas DILM ir DILA įrenginiuose valdymo skydeliuose

Gera žinoti

Kontaktų blokas priklauso Eaton DILM/DILA priedų serijai ir yra suprojektuotas sklandžiai integruotis su suderinamais įrenginiais. Jis atitinka IEC/EN 60947-5-1 standartą žemos įtampos skirstymo ir valdymo įrangai.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus ar relės modelis atitinka DILM7–DILM38 arba DILA seriją. Varžtinius gnybtus priveržkite rekomenduojamu momentu, kad užtikrintumėte patikimą kontaktą. Jei reikia daugiau pagalbinių kontaktų, šį bloką galima derinti su kitais Eaton DILA-XHI serijos blokais.
