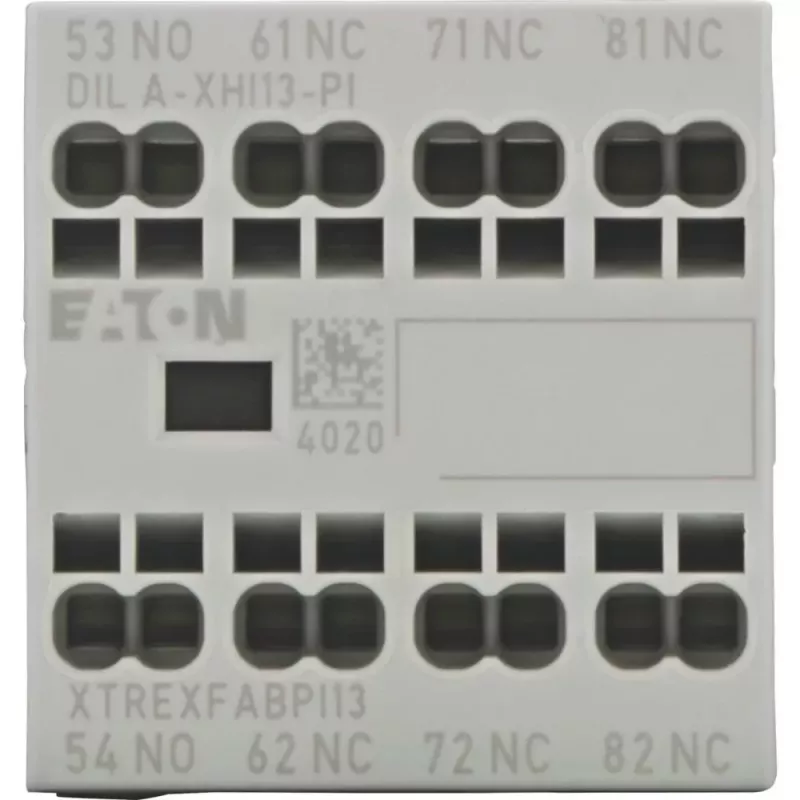

Eaton DILA-XHI13-PI pagalbinis kontaktų blokas, 1NO+3NC, priekinis montavimas, varžtiniai gnybtai 199320

Kai valdymo grandinėje pritrūksta kontaktų, o skydelyje kiekvienas centimetras brangus, Eaton DILA-XHI13-PI pagalbinis kontaktų blokas išsprendžia abi problemas vienu metu. Jis tvirtinamas tiesiai ant kontaktoriaus priekio ir iš karto prideda 1NO+3NC kontaktus, kurių dažnai reikia signalizacijai, blokavimui ar būsenos indikacijai.

Kodėl verta rinktis

Sidabro lydinio kontaktai patikimai perjungia net mažos energijos apkrovas, todėl tinka tiek valdymo, tiek signalinėms grandinėms. Priekinis montavimas reiškia, kad nereikia ardyti viso mazgo – blokas užsifiksuoja vietoje greitai ir paprastai. Varžtiniai gnybtai priima vientisus arba daugiasluoksnius laidininkus nuo 0,75 iki 2,5 mm², o smulkiagyslius su įvoreles – iki 1,5 mm².

Kam tinka

• Valdymo grandinėms, kuriose reikia kelių pagalbinių kontaktų
• Motorų starterių blokavimui ir būsenos indikacijai
• Jau sumontuotų Eaton kontaktorių papildymui papildomais kontaktais

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 3 NC
• Nominali darbinė srovė: 4 A prie AC-15, 230 V; 1 A prie DC-13, 24 V
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1

Kaip naudoti

Blokas skirtas Eaton DILM7-DILM38, DILMP20, DILMP32 ir DILMF8-DILMF38 kontaktorių priekiniam montavimui. Prieš užsakydami patikrinkite kontaktoriaus modelį – tinkamumas priklauso nuo serijos. Prijungdami smulkiagyslius laidus naudokite tinkamas įvoreles, kad gnybtuose būtų užtikrintas patikimas kontaktas.

Rekomendacijos

Prieš montuodami visada patikrinkite kontaktoriaus suderinamumą. Smulkiagysliams laidininkams naudokite įvoreles – taip išvengsite atsilaisvinusių gyslų ir netikėtų kontaktų.
