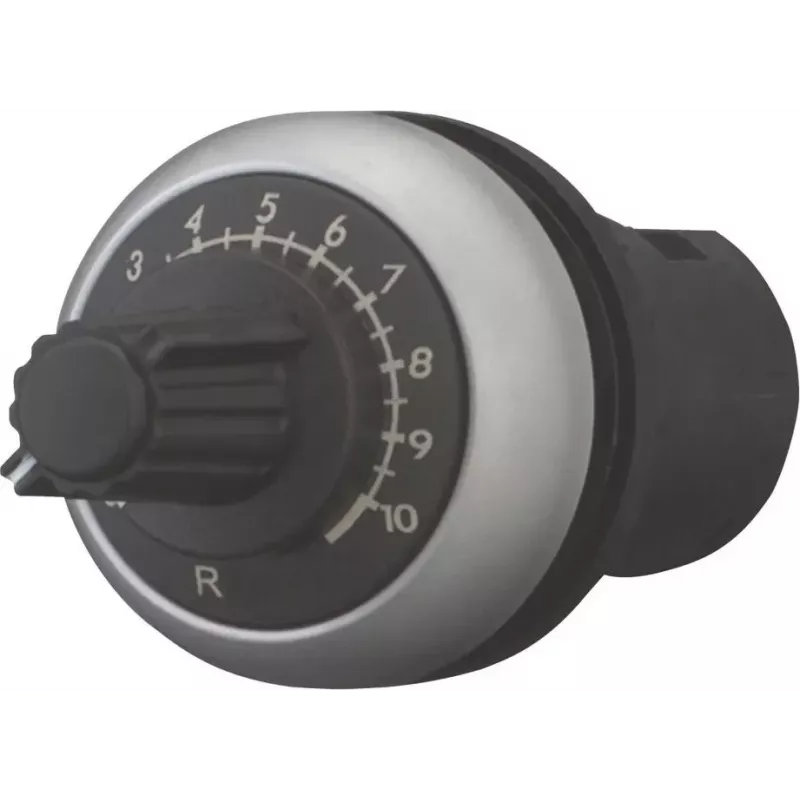

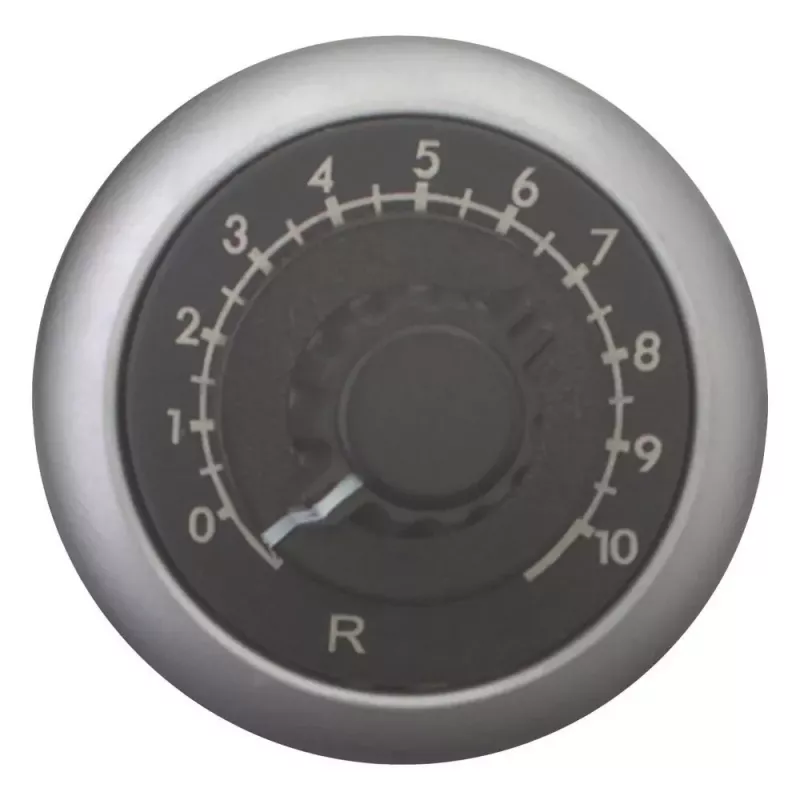

Eaton M22-R470K sukamasis potenciometras, 470 kΩ, 0,5 W, vieno apsisukimo, linijinis, skydinis

Kai reikia tikslaus analoginio valdymo pramoninėse valdymo sistemose, Eaton M22-R470K sukamasis potenciometras su 470 kΩ varža ir 0,5 W galia užtikrina sklandų reguliavimą per vieną apsisukimą. Šis skydinis elementas skirtas naudoti su M22 (RMQ-Titan) serijos sukamaisiais operatoriais, todėl puikiai tinka mašinų valdymo pultams, kur svarbus patikimumas ir ilgaamžiškumas.

Kodėl verta rinktis

• Didelė 470 kΩ varža leidžia tiksliai reguliuoti signalo lygį valdymo grandinėse
• Mechaninis ilgaamžiškumas viršija 100 000 operacijų – atlaiko intensyvų naudojimą
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C tinka įvairioms aplinkoms
• 2500 V AC dielektrinis stiprumas užtikrina saugumą reikliose sąlygose
• Varžtiniai gnybtai – patogus ir patikimas laidų prijungimas

Techniniai duomenys

• Varža: 470 kΩ
• Galia: 0,5 W
• Charakteristika: linijinė
• Apsisukimų skaičius: vienas
• Elektrinis kampas: 270°
• Mechaninis kampas: 300°
• Prijungimas: varžtiniai gnybtai
• Montavimas: galinis skydinis (M22 operatoriams)
• Darbinė temperatūra: -25 °C iki +70 °C
• Izoliacijos varža: >100 MΩ
• Varžos tolerancija: ±20%

Kam tinka

Šis potenciometras skirtas inžinieriams, technikams ir pramonės automatizavimo specialistams, kurie konstruoja ar prižiūri valdymo pultus su Eaton M22 serijos komponentais. Jis puikiai tinka ten, kur reikia tikslaus analoginio nustatymo – pavyzdžiui, greičio, temperatūros ar kitų parametrų reguliavimui.

Kaip naudoti

Sumontuokite potenciometrą galinėje skydo pusėje kartu su suderinamu M22 sukimosi operatoriumi. Prijunkite laidus prie varžtinių gnybtų pagal schemą. Sukdami rankenėlę galėsite sklandžiai keisti varžą per 270° elektrinį kampą, o mechaninis kampas siekia 300°. Prieš montuodami įsitikinkite, kad darbinė temperatūra neviršija nurodytų ribų.

Patarimas: norėdami užtikrinti ilgą tarnavimo laiką, venkite per didelės apkrovos – neviršykite 0,5 W galios. Reguliariai patikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis. Jei reikia didesnio tikslumo, rinkitės potenciometrą su mažesne varžos tolerancija.
