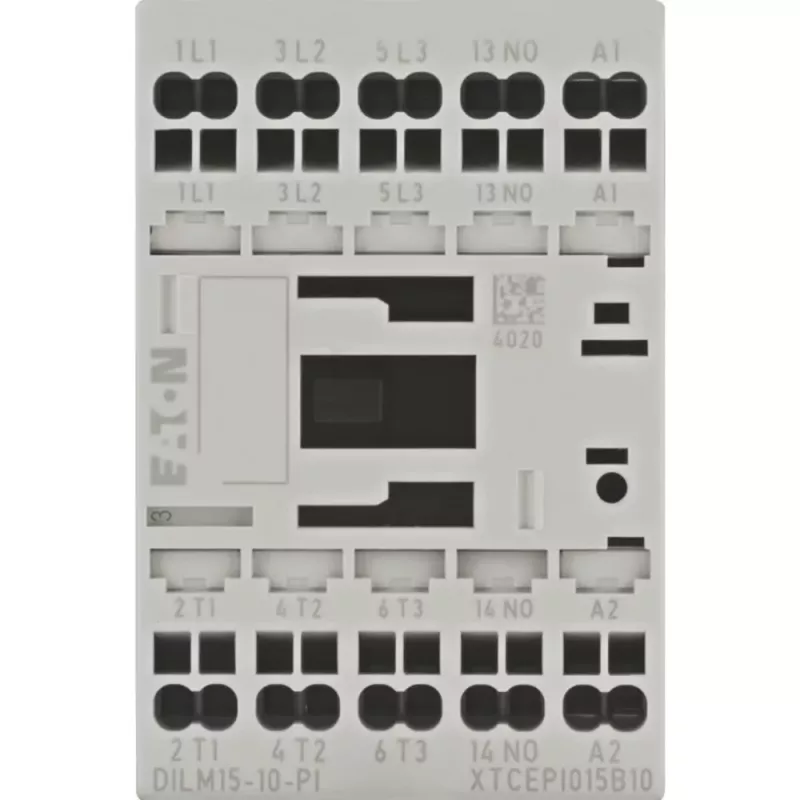

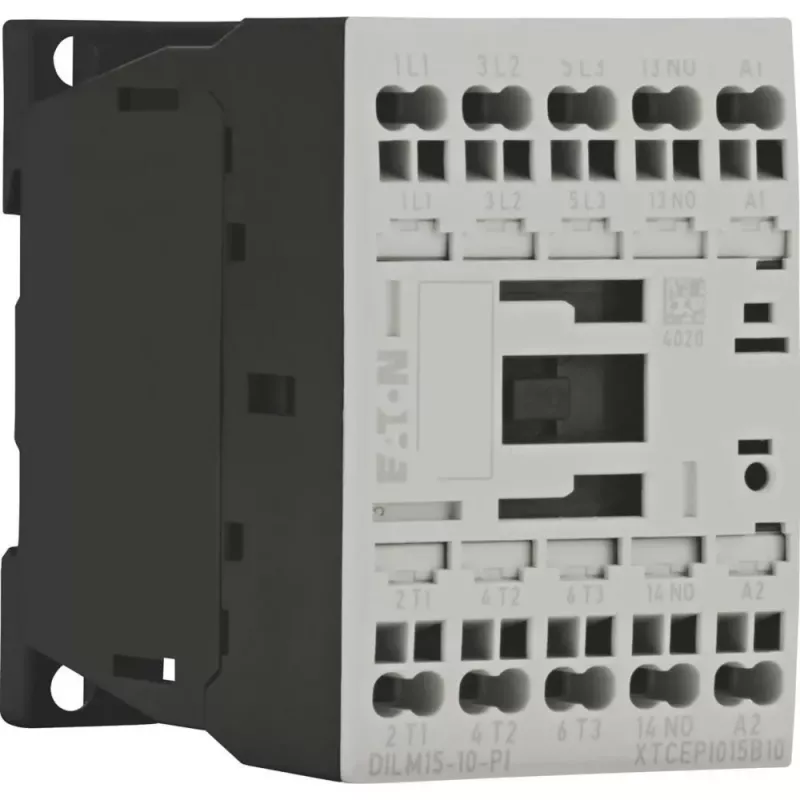

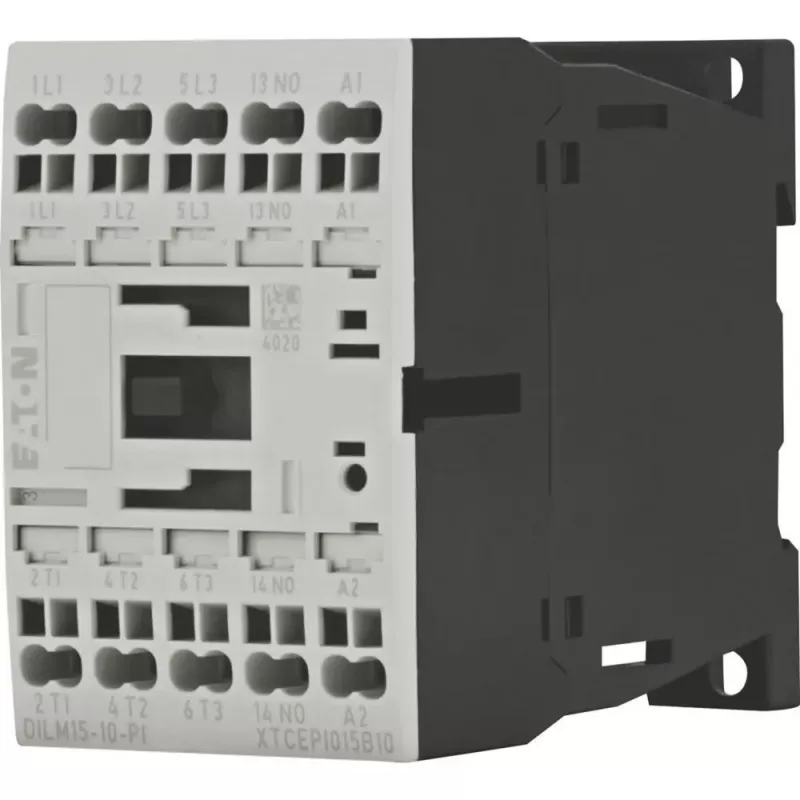

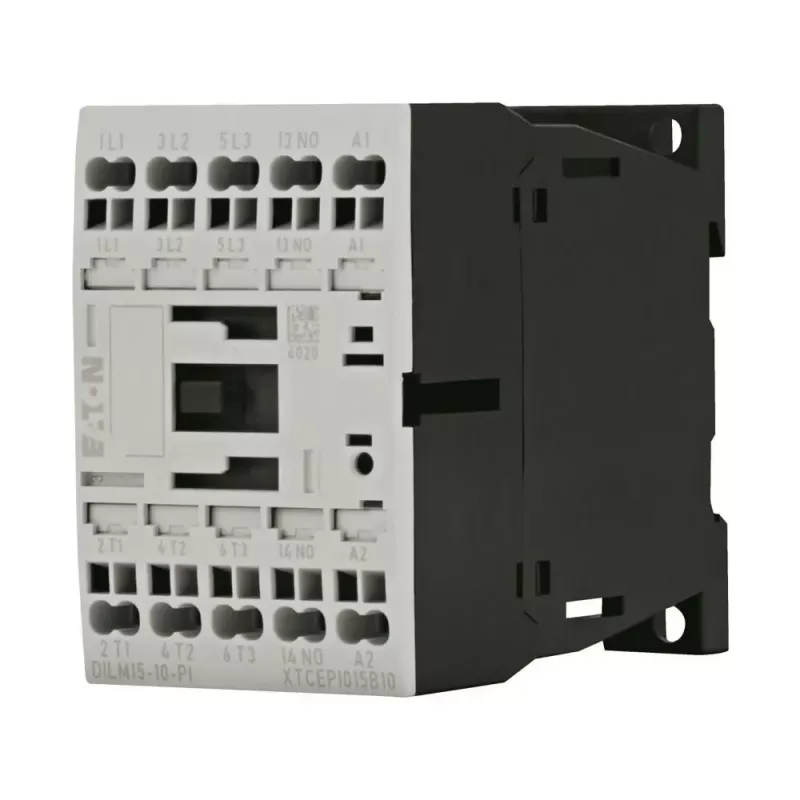

Eaton DILM15-10(24VDC)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 1 NO pagalbinis, 24 V DC ritė, 15 A AC-3, 7,5 kW 199253

Kai valdymo spintoje reikia patikimai įjungti ir išjungti variklius bei kitus įrenginius, kiekvienas kontaktas turi veikti nepriekaištingai. Eaton DILM15-10(24VDC)-PI galios kontaktorius užtikrina stabilų trijų polių perjungimą su 24 V DC rite, tinkamą variklių paleidimui ir valdymui iki 7,5 kW esant 400 V AC-3.

Kodėl verta rinktis

• 3 pagrindiniai normaliai atidaryti (NO) kontaktai – patikimas trifazis perjungimas
• 1 pagalbinis normaliai atidarytas (NO) kontaktas – patogus signalizacijai ar valdymo grandinei
• 24 V DC ritė – tinka žemos įtampos valdymo grandinėms
• 15 A vardinė darbinė srovė (AC-3, 400 V) ir 7,5 kW galia – pakanka daugeliui variklių
• 690 V izoliacijos įtampa ir 6 kV impulsinė atsparumo įtampa – saugumui ir ilgaamžiškumui
• Varžtiniai gnybtai – patikimas ir paprastas prijungimas
• Montavimas ant DIN bėgelio arba varžtais – lankstus spintos išdėstymas

Techninė informacija

• Serija: DILM
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė srovė (AC-1, 690 V): 32 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947, VDE
• Elektrinė tarnavimo trukmė (AC-3): >1,5 x 10^6 operacijų
• Mechaninė tarnavimo trukmė: >10 x 10^6 operacijų

Kam tinka

Elektrikams, automatizavimo spintų montuotojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo kontaktorius variklių, šildymo, apšvietimo ir kitų pramoninių apkrovų valdymui.

Kaip naudoti

Sumontuokite kontaktorių ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite ritę prie 24 V DC valdymo grandinės, o pagrindinius kontaktus – prie variklio ar kitos apkrovos. Prieš paleisdami patikrinkite, ar valdymo įtampa atitinka ritės nominalą, o variklio pilnos apkrovos srovė neviršija AC-3 kategorijos vertės.

Patarimas: jei variklis dirba sunkiais režimais (dažnas paleidimas, didelis paleidimo momentas), rinkitės kontaktorius su atsarga pagal AC-3 srovę. Visada užtikrinkite, kad valdymo grandinės įtampa būtų stabili 24 V DC – tai prailgins ritės tarnavimo laiką.
