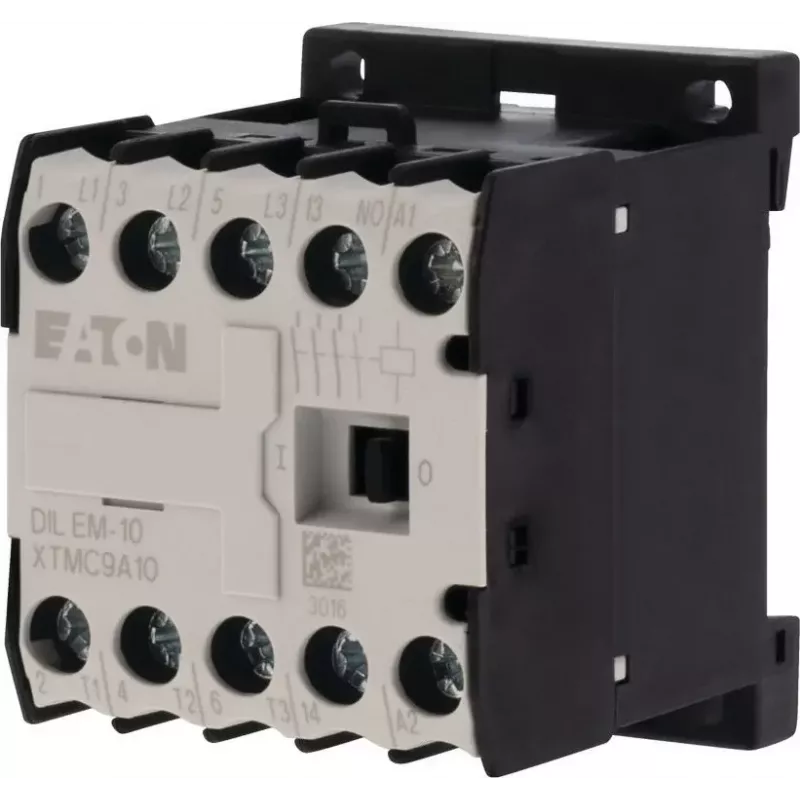

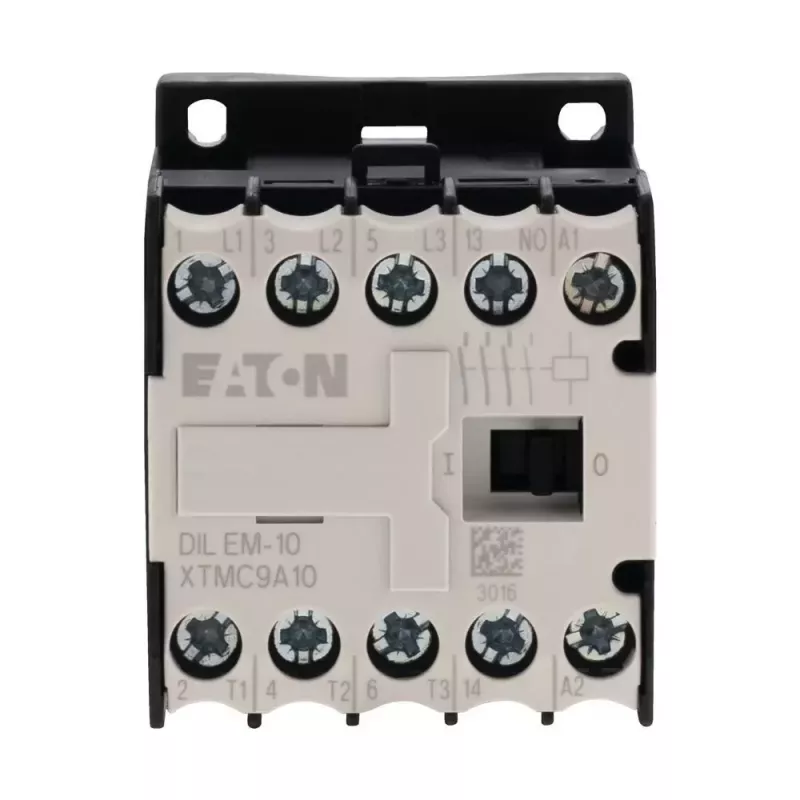

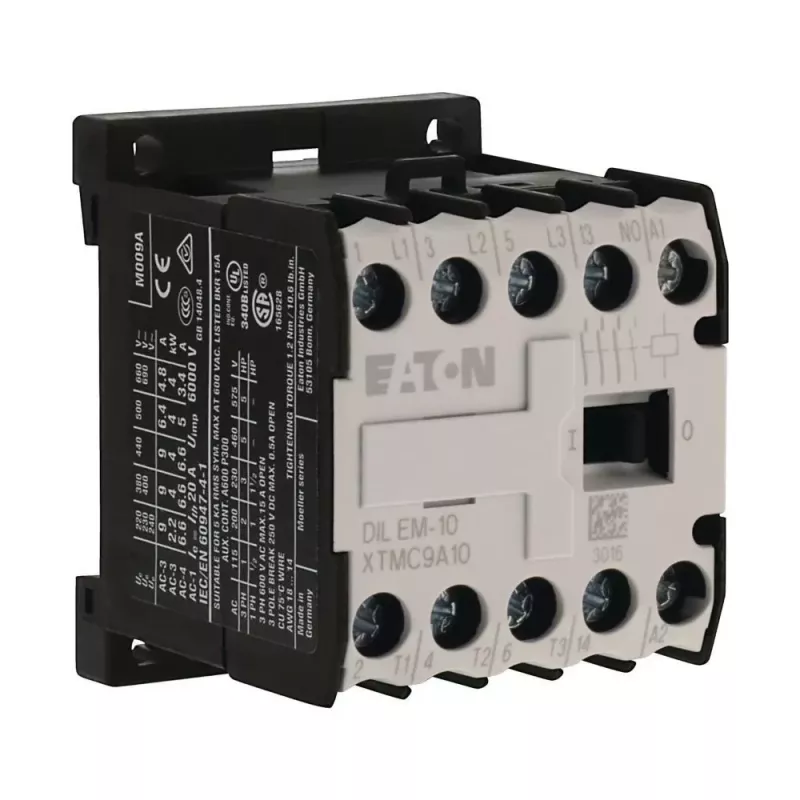

EATON DILEM-10 Mini kontaktoriuss, 3 polių, 24 V AC 50 Hz ritė, 9 A AC-3, 1 NO pagalbinis kontaktas 010005

Kai reikia patikimai valdyti trifazius variklius iki 4 kW, EATON DILEM-10 mini kontaktoriuss tampa puikiu pasirinkimu. Jo kompaktiškas korpusas užima mažai vietos skydelyje, o 24 V AC 50 Hz ritė lengvai integruojama į standartines valdymo grandines. Trys pagrindiniai kontaktai atlaiko iki 9 A esant 400 V AC-3, o įmontuotas 1 NO pagalbinis kontaktas leidžia perduoti grįžtamąjį ryšį arba blokuoti kitus įrenginius be papildomų dalių.

Kodėl verta rinktis

• Kompaktiškas dydis – sutaupoma vietos skydelyje
• Varžtiniai gnybtai užtikrina patikimą sujungimą
• Ilgas tarnavimo laikas: 10 mln. mechaninių ir 1 mln. elektrinių operacijų
• Atitinka IEC/EN 60947, VDE 0660, UL ir CSA standartus

Techninė specifikacija

• Nominali darbinė srovė: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V)
• Nominali darbinė įtampa: 690 V AC
• Valdymo grandinė: 24 V AC, 50 Hz
• Nominali darbinė galia: 4 kW (AC-3, 400 V)
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +50 °C
• Impulsinė atsparumo įtampa: 6 kV
• Viršįtampių kategorija: III
• Nominali izoliacijos įtampa: 690 V

Kam tinka

Šis kontaktoriuss puikiai tinka pramoninės automatizacijos sprendimams: konvejerių, siurblių, ventiliatorių variklių paleidimui ir stabdymui, šildymo bei apšvietimo apkrovų perjungimui, valdymo grandinių izoliavimui ir blokavimui. Dėl mažų matmenų jis lengvai telpa net ir ankštuose skydeliuose.

Kaip naudoti

Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prijunkite ritę prie 24 V AC 50 Hz valdymo įtampos, o pagrindinius kontaktus – prie variklio maitinimo grandinės. Pagalbinį kontaktą galite naudoti signalizacijai arba kitų kontaktorių blokavimui. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: kad kontaktoriuss tarnautų ilgai, reguliariai patikrinkite varžtinių gnybtų priveržimą ir užtikrinkite, kad aplinkos temperatūra neviršytų +50 °C. Jei naudojate daug įrenginių, pagalbinį kontaktą prijunkite prie PLC įėjimo – taip galėsite stebėti variklio būseną realiuoju laiku.
