Eaton T0-4-8410/E kumštelinis jungiklis 3 polių 20A 690V 4 padėčių juodas 024604

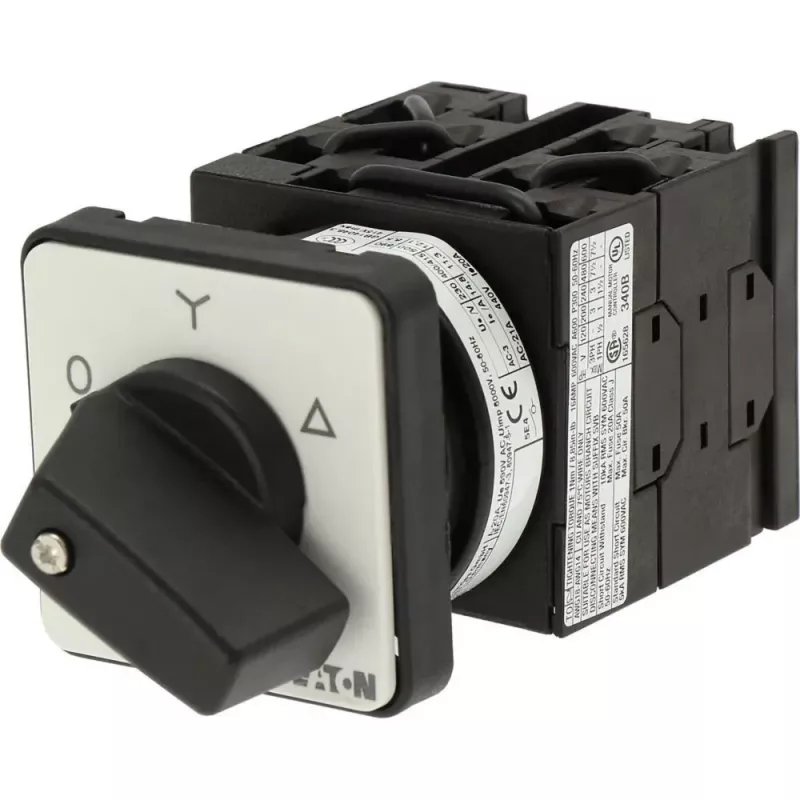

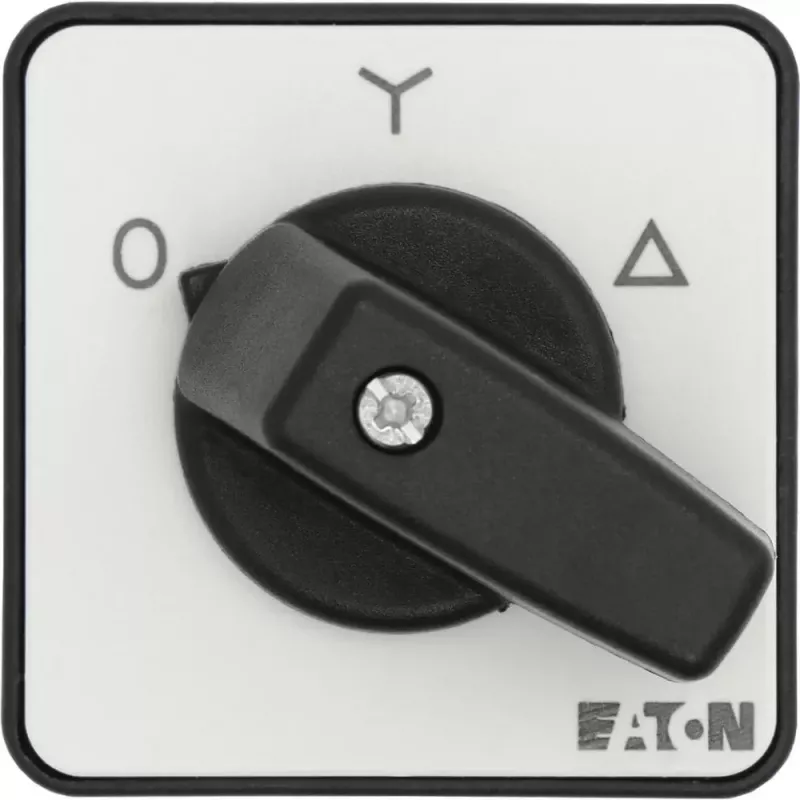

Juodas 48 x 48 mm priekinis skydelis ir juoda rankena – štai ką pastebėsite pirmiausia, kai Eaton T0-4-8410/E kumštelinis jungiklis atsidurs jūsų valdymo spintoje. Tvarkinga išvaizda, kuri dera prie kitų valdymo prietaisų, ir konstrukcija, sukurta kasdieniam darbui pramonės elektros skydinėse.

Kodėl verta rinktis

Šis jungiklis leidžia rankiniu būdu perjungti tris fazes tarp keturių padėčių (0-1-2-3) 90° kampu. Tai patogu, kai reikia parinkti skirtingas grandinių konfigūracijas variklių paleidimo įrenginiuose, maitinimo šaltinių perjungimo schemose ar skirstomuosiuose skyduose. Priekinė dalis atspari dulkėms ir drėgmei (IP65), todėl jungiklis tinka ir ne pačiose švariausiose dirbtuvėse.

Kam tinka

• Pramonės elektrikams ir skydų surinkėjams, montuojantiems valdymo spintas
• Trifazių variklių rankiniam valdymui
• Maitinimo šaltinių ar grandinių parinkimui skirstomuosiuose skyduose
• Varžinėms ir indukcinėms apkrovoms iki 20 A perjungti

Pagrindinės specifikacijos

• Tipas: kumštelinis jungiklis
• Polių skaičius: 3
• Nominali nepertraukiamoji srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Perjungimo padėčių skaičius: 4 (0-1-2-3)
• Perjungimo kampas: 90°
• Montavimas: priekinis (centrinis)
• Priekinio skydelio matmenys: 48 x 48 mm
• Prijungimas: varžtiniai gnybtai
• Rankenos spalva: juoda
• Priekinio skydelio spalva: juoda
• Apsaugos klasė (priekinė dalis): IP65
• Apsaugos klasė (gnybtai): IP20
• Darbinė temperatūra: nuo -25 iki +50 °C
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo srovė (Icw): 0,32 kA (1 s)

Kaip naudoti

Jungiklis montuojamas į standartinę skydo išpjovą ir tvirtinamas centrine tvirtinimo sistema. Prijunkite laidus prie varžtinių gnybtų – jie užtikrina patikimą kontaktą. Prieš įjungdami maitinimą, įsitikinkite, kad visi laidininkai tvirtai priveržti ir atitinka schemą.

Gera žinoti

Jungiklis atitinka IEC/EN 60947 standartą, todėl galite pasitikėti jo veikimu ir saugumu. Juoda spalva išlaiko vientisą skydo dizainą.

Patarimas: montuodami skydelyje, palikite šiek tiek vietos aplink jungiklį – taip bus patogiau prijungti laidus ir vėliau atlikti techninę priežiūrą. Visada laikykitės vietinių elektros saugos taisyklių.
