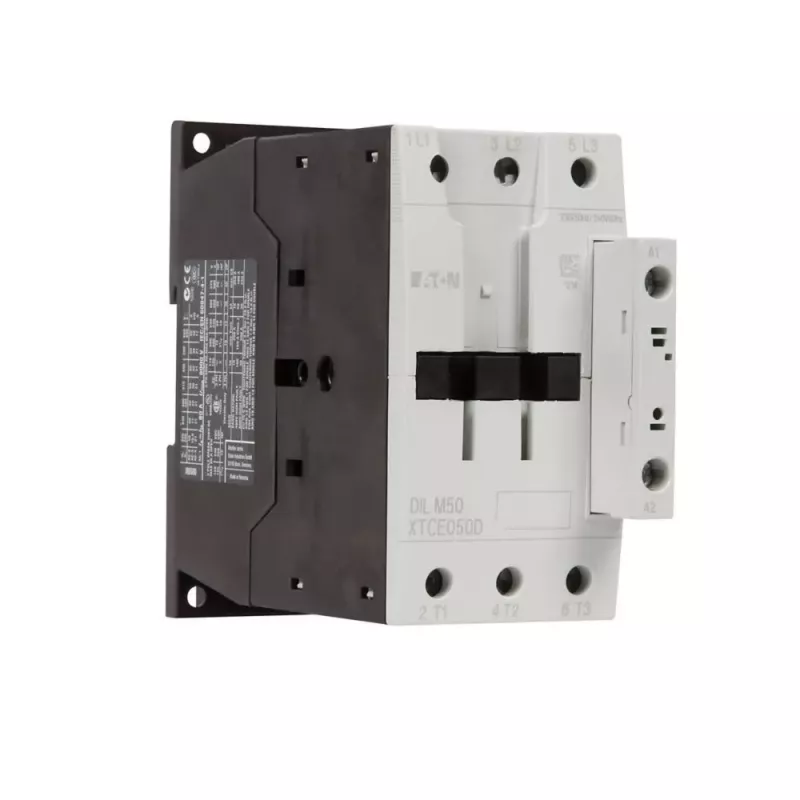

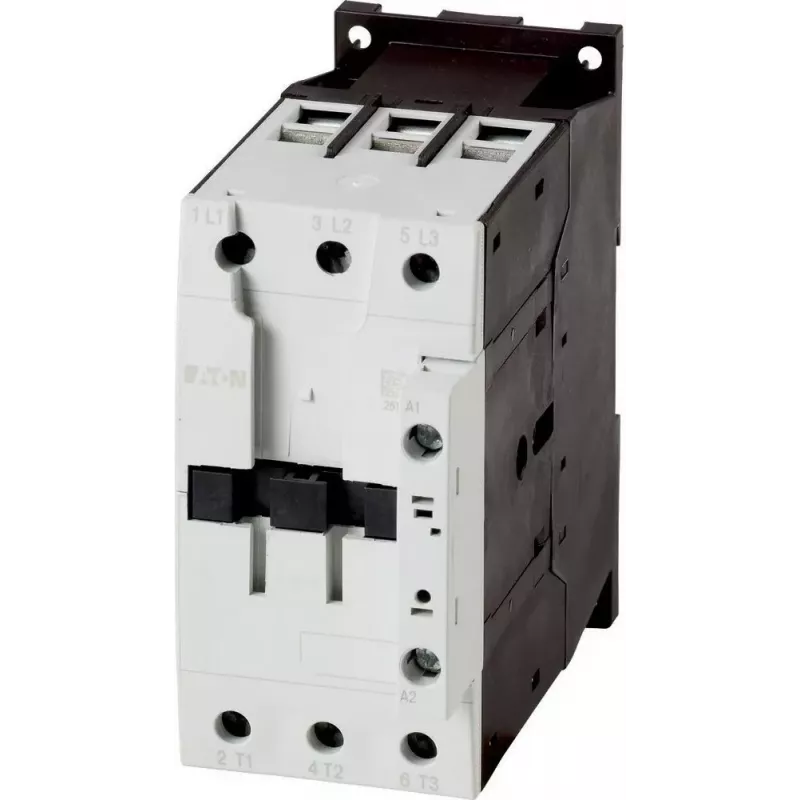

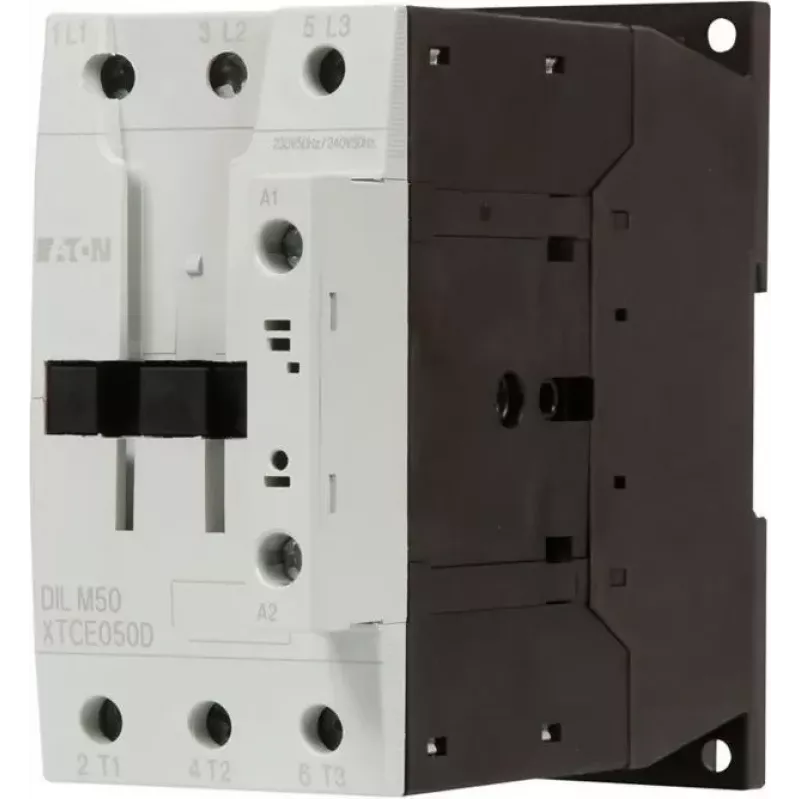

Eaton DILM50 galios kontaktorius, 3 polių, 50 A AC-3, 230 V AC ritė, IP00, baltas 277830

Eaton DILM50 – tai 3 polių galios kontaktorius, skirtas patikimam variklių ir kitų apkrovų perjungimui iki 22 kW esant 400 V AC. Su 50 A vardine darbine srove AC-3 režimu ir 10 milijonų mechaninių operacijų, jis yra patvarus sprendimas pramoninėms valdymo sistemoms.

Kodėl verta rinktis

• Didelė perjungimo galia: 50 A AC-3, 400 V
• Ilgas mechaninis tarnavimo laikas: 10 milijonų operacijų
• Universalus montavimas: DIN bėgelis arba varžtai
• Platus darbinės temperatūros diapazonas: nuo -25 iki +60 °C

Techninė informacija

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 50 A
• Vardinė darbinė srovė (AC-1, 400 V): 70 A
• Vardinė galia (AC-3, 400 V): 22 kW
• Valdymo įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Elektrinis patvarumas: 1,5 milijono operacijų (AC-3)
• Mechaninis patvarumas: 10 milijonų operacijų
• Montavimas: DIN bėgelis (35 mm) arba varžtai
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kam tinka

Šis kontaktorius puikiai tinka pramoninėms valdymo sistemoms, kuriose reikia patikimai perjungti variklius ar kitas apkrovas. Jis dažnai naudojamas gamyklose, dirbtuvėse, automatikos skydeliuose. Dėl IP00 apsaugos klasės jis turi būti montuojamas uždarame korpuse.

Kaip naudoti

Sumontuokite kontaktorių ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie varžtinių gnybtų, laikydamiesi schemos. Valdymo įtampa 230 V AC (50 Hz) arba 240 V AC (60 Hz) paduodama į ritės gnybtus. Prieš įjungdami įsitikinkite, kad visi sujungimai tvirti ir atitinka elektros saugos reikalavimus.

Patarimas: kadangi kontaktorius neturi jokio korpuso (IP00), būtinai įrenkite jį į elektros skydą ar kitą apsaugotą vietą, kur nepasiektų dulkes, drėgmė ir netyčinis prisilietimas. Reguliariai tikrinkite gnybtų priveržimą – laikui bėgant jie gali atsilaisvinti.
