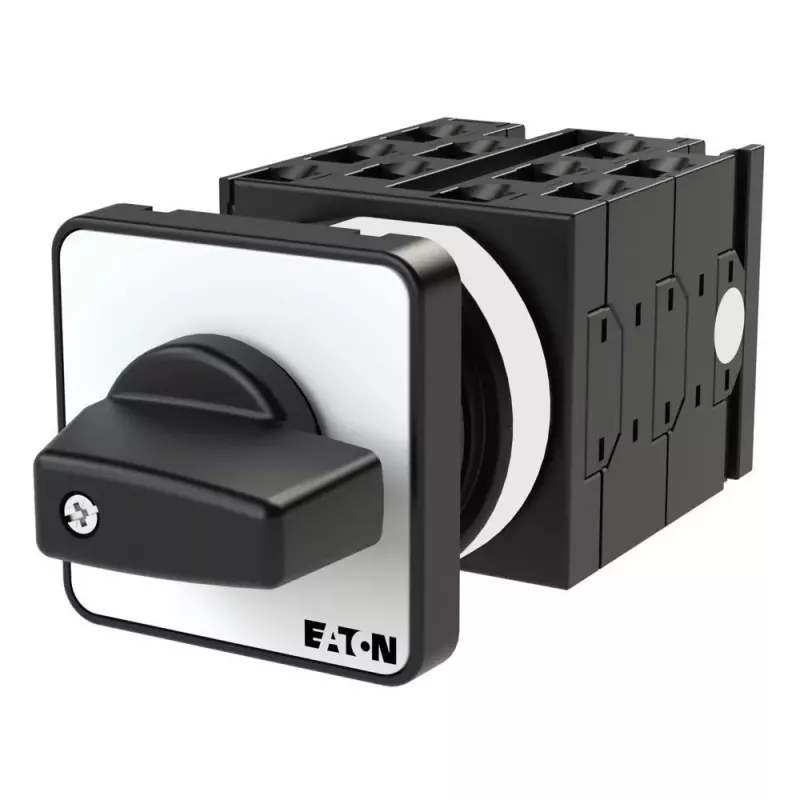

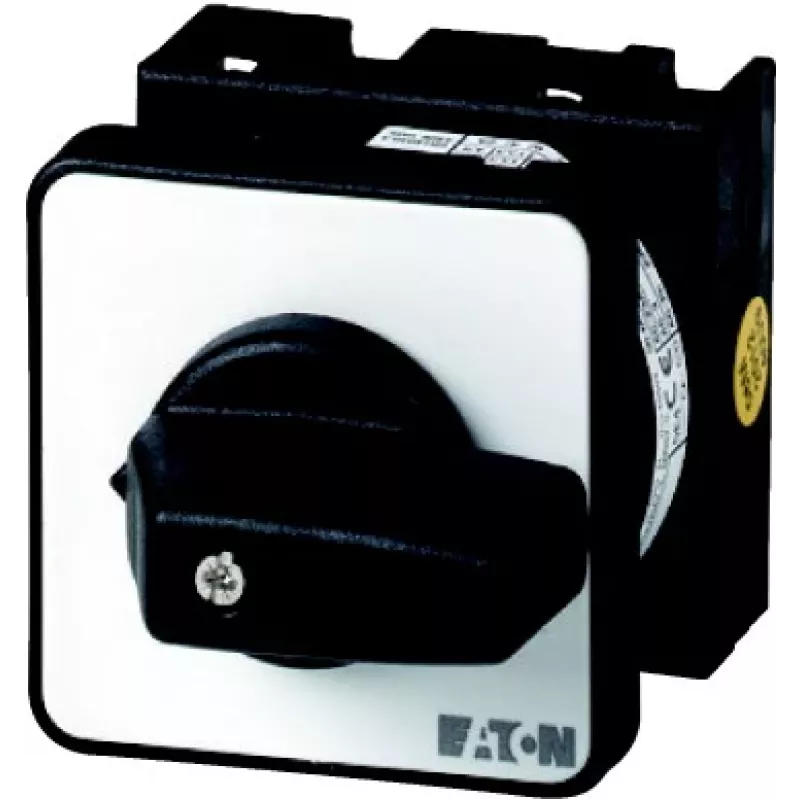

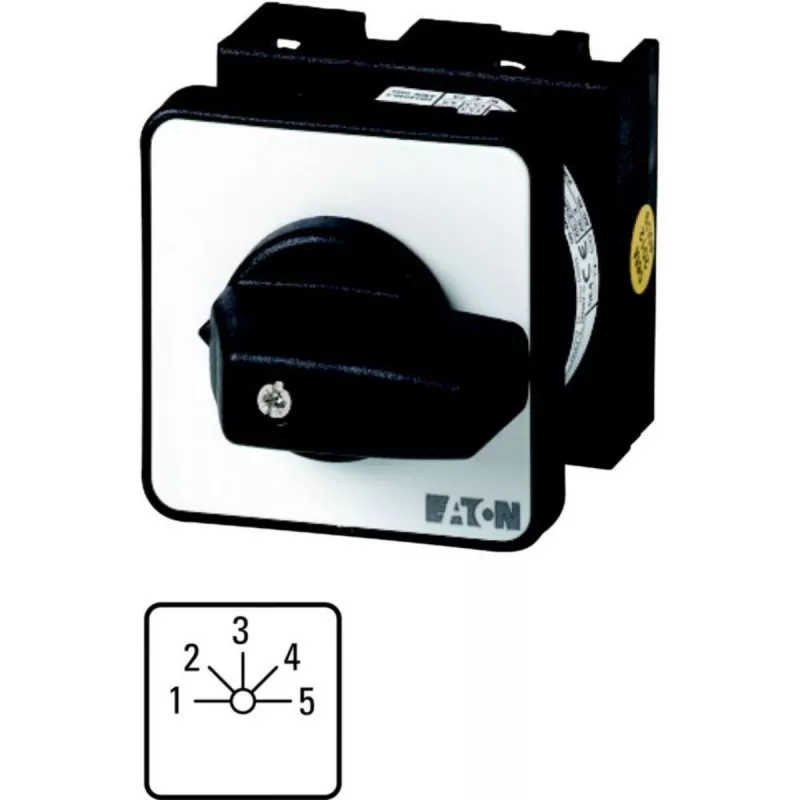

Eaton T0-5-15139/E 2 polių kumštelinis jungiklis, ON-OFF, 20A, 690V AC, priekinio skydo montavimas, juodas/baltas 014135

Kai reikia patikimo jungiklio, kuris atlaikytų 20 A esant 690 V AC įtampai, Eaton T0-5-15139/E yra puikus pasirinkimas. Šis 2 polių kumštelinis jungiklis skirtas montuoti priekiniame skydelyje ir užtikrina aiškų ON-OFF perjungimą su 90° kampu. IP65 apsauga nuo dulkių ir vandens čiurkšlių leidžia jį naudoti net ir sudėtingomis pramoninėmis sąlygomis.

Kodėl verta rinktis

• 20 A vardinė darbinė srovė esant 690 V AC – tinka galingiems įrenginiams
• IP65 priekinė apsauga – atsparus dulkėms ir vandens čiurkšlėms
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas
• Kompaktiška 48 x 48 mm priekinė plokštė su 22,5 mm montavimo anga
• Patvarūs varžtiniai gnybtai užtikrina saugų sujungimą

Techninė specifikacija

• Jungiklio tipas: kumštelinis jungiklis
• Polių skaičius: 2
• Perjungimo funkcija: ON-OFF (1-0)
• Vardinė darbinė srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Montavimo tipas: priekinio skydo montavimas
• Valdymo elementas: sukamasis rankenėlė
• Perjungimo padėčių skaičius: 2 (OFF, ON)
• Perjungimo kampas: 90°
• Priekinės apsaugos klasė: IP65
• Gnybtų tipas: varžtiniai gnybtai
• Rankenėlės spalva: juoda
• Žymėjimo plokštelės spalva: balta
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400V): 5,5 kW
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Priekinės plokštės matmenys: 48 x 48 mm
• Montavimo angos skersmuo: 22,5 mm

Kam tinka

Šis jungiklis idealiai tinka pramoninėms valdymo spintoms, mašinų valdymo pultams, kur reikia patikimo maitinimo įjungimo/išjungimo. Dėl IP65 apsaugos jis tinka ir drėgnose ar dulkėtose patalpose. Montuojamas į 22,5 mm skersmens angą, užima nedaug vietos.

Kaip naudoti

Sumontuokite jungiklį į priekinį skydą per 22,5 mm angą ir pritvirtinkite. Prijunkite laidus prie varžtinių gnybtų pagal schemą. Sukamąją rankenėlę pasukite 90° kampu, kad įjungtumėte arba išjungtumėte grandinę. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: reguliariai patikrinkite, ar varžtiniai gnybtai tvirtai laikosi, ypač po ilgesnio naudojimo vibruojančioje aplinkoje. Taip užtikrinsite saugų ir patikimą ryšį.
