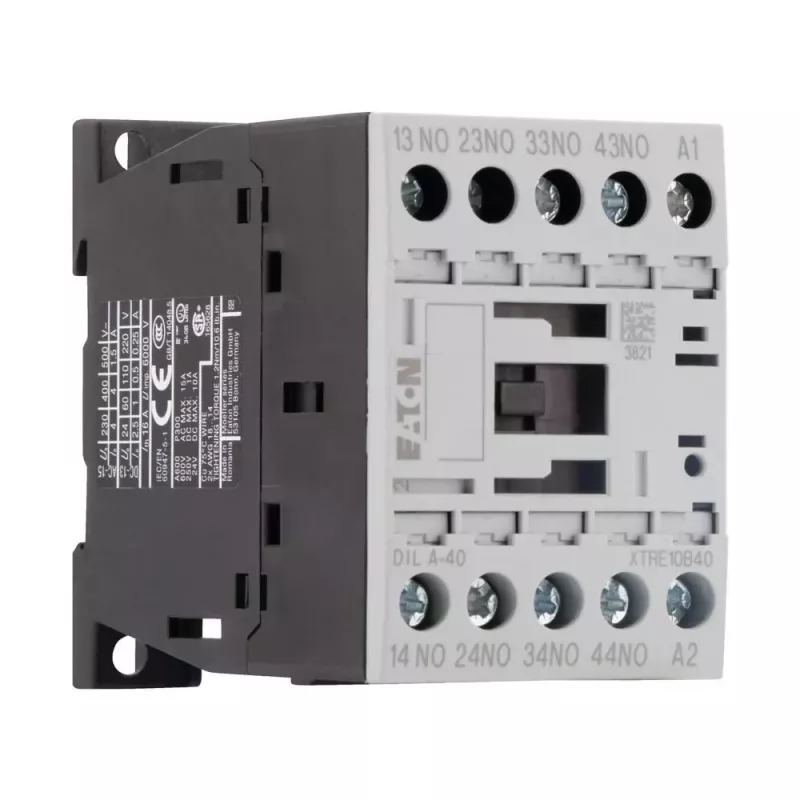

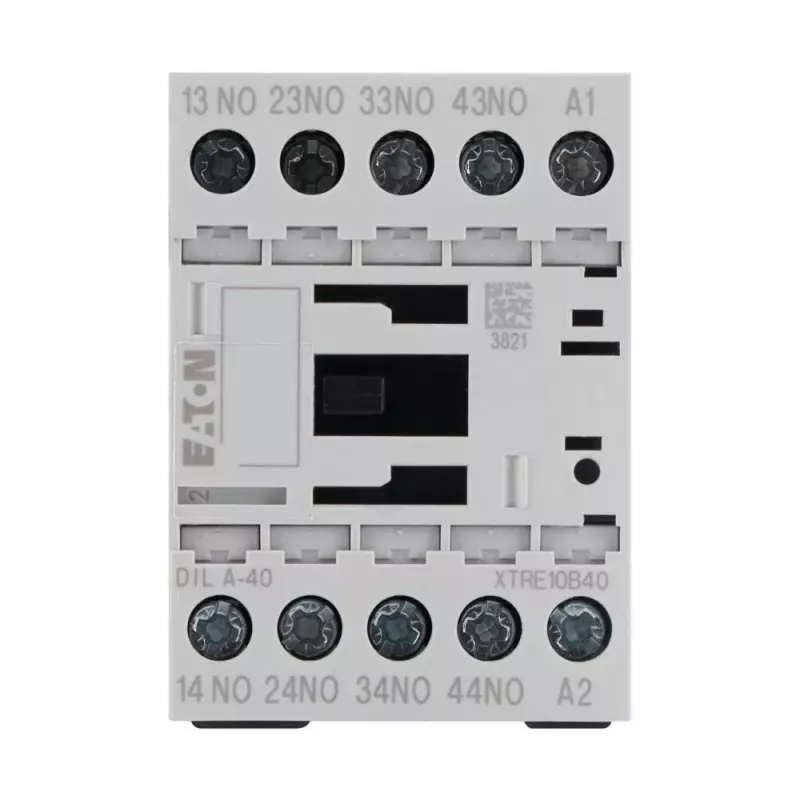

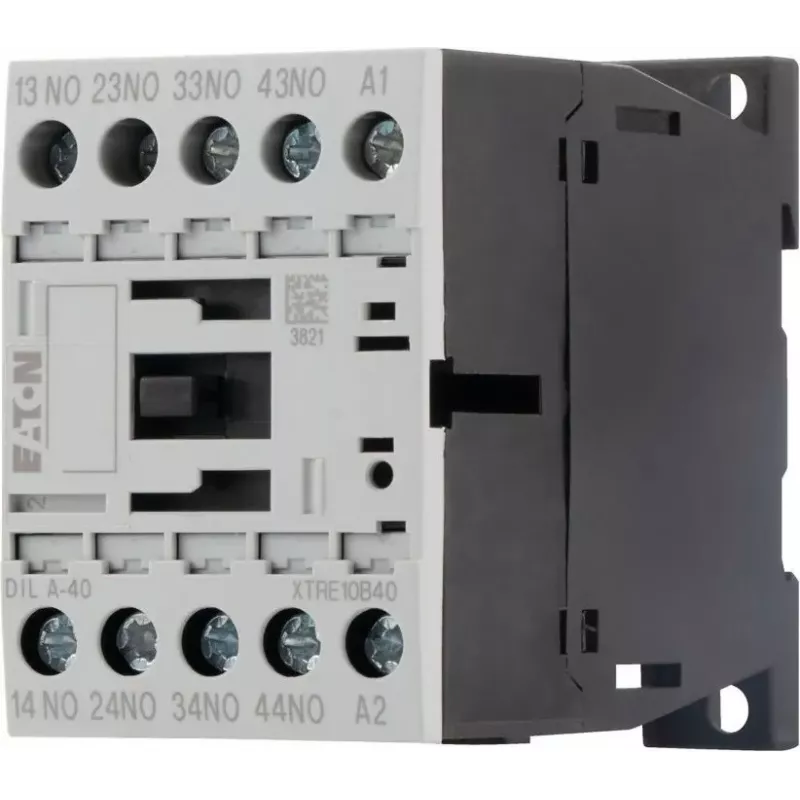

Eaton DILA-40 pagalbinis kontaktoriussu 4 NO, 24 V AC ritė, 50 Hz 276316

Kai valdymo grandinėse reikia patikimai įjungti papildomas apkrovas, kiekviena detalė turi veikti nepriekaištingai. Eaton DILA-40 pagalbinis kontaktorius su keturiais normaliai atvirais kontaktais praplečia valdymo galimybes ir padeda išvengti netikėtų sustojimų.

Kam skirtas

Šis kontaktorius skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško ir patikimo pagalbinio kontaktoriaus valdymo grandinėms iki 690 V AC. Jis tinka montuoti ant DIN bėgelio arba tvirtinti varžtais pramoniniuose valdymo skyduose.

Pagrindinės savybės

• 4 normaliai atviri (NO) kontaktai
• 24 V AC ritė, 50 Hz
• Nominali darbinė įtampa iki 690 V AC
• Varžtiniai gnybtai patikimam prijungimui
• Mechaninis ilgaamžiškumas – 10 milijonų operacijų

Specifikacijos

• NO kontaktų skaičius: 4
• NC kontaktų skaičius: 0
• Ritės įtampa: 24 V AC
• Ritės dažnis: 50 Hz
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Montavimas: DIN bėgelis / varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas (AC-15, 230 V, 4 A): 1,3 milijono operacijų

Kaip naudoti

Prijunkite ritę prie valdymo grandinės, atitinkančios 24 V AC 50 Hz maitinimo šaltinį. Kontaktus naudokite pagalbinėms grandinėms perjungti. Montuodami ant DIN bėgelio, naudokite galinius ribotuvus, kad kontaktorius neslystų. Laikykitės nurodytos aplinkos temperatūros diapazono.

Patarimas: prieš montuodami visada patikrinkite, ar ritės įtampa atitinka jūsų valdymo grandinės įtampą. Jei naudojate varžtinį tvirtinimą, įsitikinkite, kad paviršius lygus ir tvirtas. Reguliariai tikrinkite kontaktų būklę, ypač esant dideliam perjungimų dažniui.
