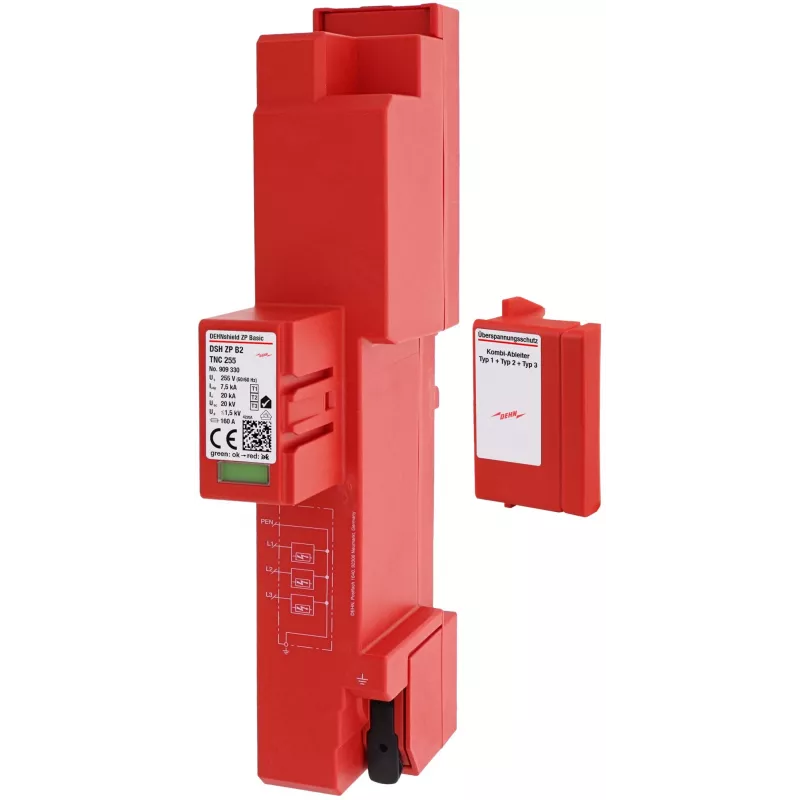

DEHN DSH ZP B2 TNC 255 kombinuotasis žaibosaugos ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 909330

Kai name prie pagrindinio skirstomojo skydo sumontuotas DEHNshield ZP 909330, žaibo smūgiai ir tinklo viršįtampiai nebeatima ramybės. Šis kombinuotasis Type 1+2 viršįtampių ribotuvas viename 4 modulių įrenginyje sujungia žaibosaugos ir viršįtampių apsaugos funkcijas, todėl nereikia papildomų komponentų – sprendimas paprastas ir patikimas.

Kodėl verta rinktis

• Integruotas atsarginis saugiklis – nereikia išorinio saugiklio iki 315 A gG
• RADAX Flow kibirkštinės technologijos dėka užtikrinamas didelis lydžiojo srovės gesinimo pajėgumas (50 kA rms)
• Įtampos apsaugos lygis ≤ 1,5 kV apsaugo jautrią įrangą
• Greitas reagavimo laikas ≤ 100 ns
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Kasdienis naudojimas

DEHNshield ZP 909330 skirtas montuoti pagrindiniuose skirstomuosiuose skyduose. Jis apsaugo nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. Sraigtiniai gnybtai ir 35 mm DIN bėgelio tvirtinimas leidžia greitai pakeisti arba įrengti naują apsaugą esamose instaliacijose. Raudonas termoplastikinis korpusas užtikrina aiškų identifikavimą skydelyje.

Techninės specifikacijos

• Viršįtampių ribotuvo tipas: kombinuotasis žaibosaugos ir viršįtampių ribotuvas, Type 1 + Type 2
• Tinklo konfigūracija: TN-C
• Polių skaičius: 3
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali įtampa (Un): 230 V AC
• Maksimali žaibo srovė (Iimp) (10/350 µs): 25 kA vienam poliui
• Nominali iškrovos srovė (In) (8/20 µs): 25 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Lydžiojo srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Reagavimo laikas (tA): ≤ 100 ns
• Integruotas atsarginis saugiklis: taip (nereikia išorinio saugiklio iki 315 A gG)
• Montavimo tipas: 35 mm DIN bėgelis
• Korpuso plotis: 4 moduliai (apie 72 mm)
• Prijungimo gnybtai: sraigtiniai
• Korpuso medžiaga: termoplastikas, raudonas
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Technologija: kibirkštinė (RADAX Flow)

Pabaigai

Su integruotu atsarginiu saugikliu ir dideliu lydžiojo srovės gesinimo pajėgumu šis ribotuvas – kompaktiškas ir patikimas sprendimas TN-C pagrindiniams skirstomiesiems skydams.
