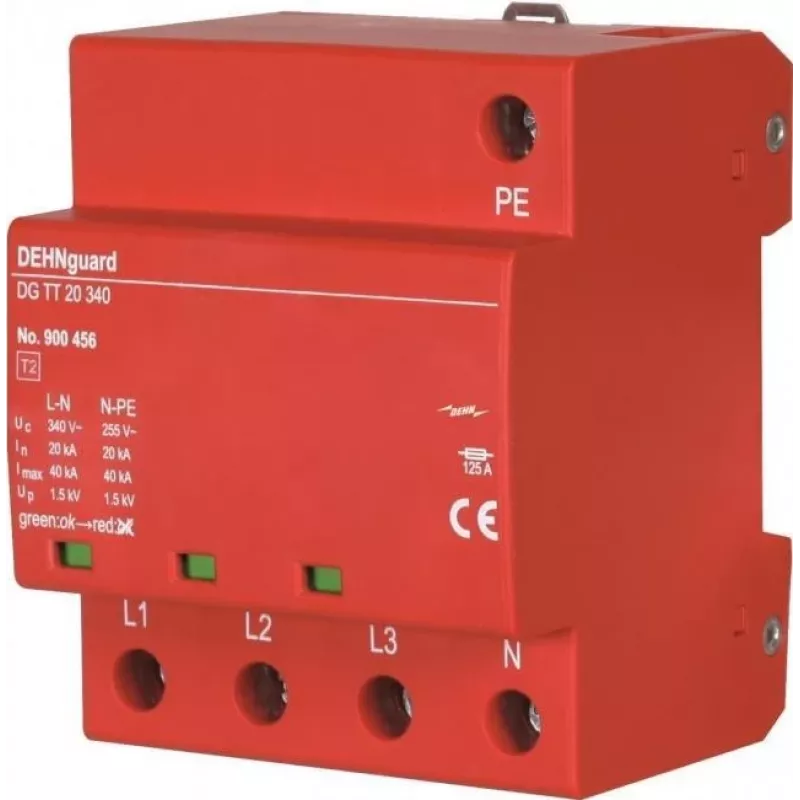

DEHN DG TT 20 340 4 polių 2 tipo apsaugos nuo viršįtampių įtaisas TT ir TN-S sistemoms

DEHN DG TT 20 340 – tai keturių polių apsaugos nuo viršįtampių įtaisas, sukurtas būtent TT ir TN-S įžeminimo sistemoms. Jis užtikrina patikimą apsaugą nuo žaibo ir perjungimo sukeltų viršįtampių, todėl jūsų elektros instaliacija ir prijungti prietaisai bus saugūs net ir atšiauriausiomis sąlygomis.

Kodėl verta rinktis?

• 2 tipo apsaugos nuo viršįtampių įtaisas (SPD) pagal EN 61643-11 ir IEC 61643-11 standartus
• Keturių polių konstrukcija, skirta trifazėms sistemoms su nuliniu laidininku
• Maksimali nuolatinė darbinė įtampa Uc: 340 V AC
• Apsaugos įtampos lygis Up ≤ 1,5 kV – saugo jautrią elektroniką
• Vizuali būsenos indikacija (žalia/raudona vėliavėlė) – greitai patikrinsite įrenginio būklę
• Nėra lydinčiosios srovės – didesnis patikimumas ir mažesnis krūvis aukštesniems apsaugos įtaisams

Kaip tai veikia kasdien?

Įrengtas pagrindiniame skirstomajame skyde, DEHNguard DG TT 20 340 nuolat stebi tinklą ir, atsiradus viršįtampiui – ar tai būtų žaibo išlydis, ar perjungimo procesas – per 25 nanosekundes nukreipia energijos perteklių į žemę. Įtaisas tinka TT ir TN-S sistemoms, kuriose nulinis ir apsauginis įžeminimo laidininkai yra atskirti, todėl veikia teisingai ir nesukelia netikėtų išjungimų. Atsparumas trumpojo jungimo srovei iki 50 kA (RMS) ir suderinamumas su atsarginiais saugikliais iki 125 A gG leidžia jį lengvai integruoti į esamas instaliacijas be didelių pakeitimų. Darbinė temperatūra nuo -40 °C iki +80 °C užtikrina patikimą veikimą įvairiausiomis sąlygomis – nuo šaldymo kamerų iki pramonės objektų.

Pagrindiniai duomenys

• Gamintojas: DEHN + SÖHNE
• Modelis: DG TT 20 340
• MPN: 900456
• EAN: 6942299502336
• Tipas: 2 tipo
• Suderinamos įžeminimo sistemos: TT, TN-S
• Polių skaičius: 4
• Maksimali nuolatinė darbinė įtampa (Uc): 340 V AC
• Vardinis iškrovos srovės dydis (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Reagavimo laikas (tA): ≤ 25 ns
• Atsparumas trumpojo jungimo srovei (Isccr): 50 kA (RMS)
• Maksimalus atsarginis saugiklis (gG): 125 A
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Tvirtinimas: ant 35 mm DIN bėgelio
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Apsaugos laipsnis: IP20
• Standartai: EN 61643-11, IEC 61643-11
• Technologija: varistorinė
• Gedimo indikacija: vizuali (žalia/raudona vėliavėlė)
• Lydinčiosios srovės gesinimas: nėra lydinčiosios srovės

Pabaigai

DEHN DG TT 20 340 – patikimas pasirinkimas apsaugant elektros instaliacijas TT ir TN-S sistemose, sujungiantis didelę iškrovos galią ir kompaktišką, ant DIN bėgelio montuojamą dizainą.
