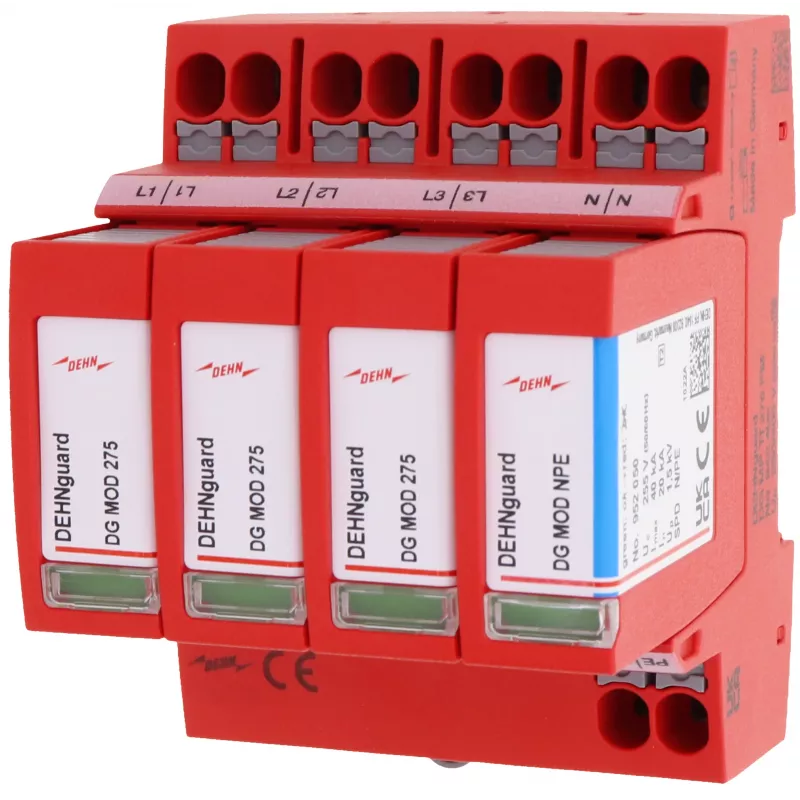

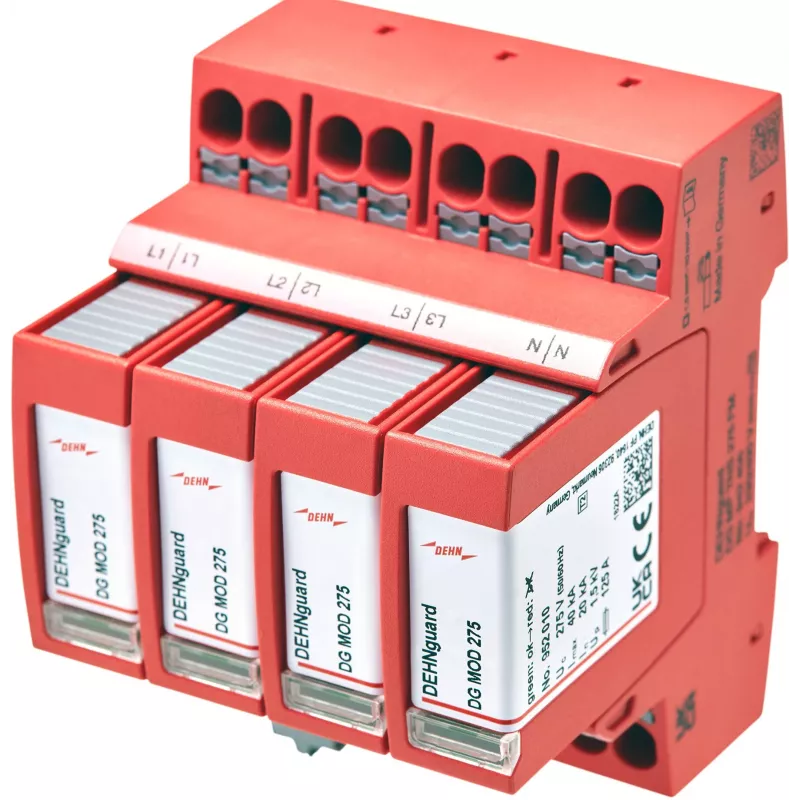

DEHN DG MP TT 275 2 tipo viršįtampių apsaugos įtaisas 3+1 (942310)

Elektros tinklo viršįtampiai gali akimirksniu sunaikinti brangią buitinę techniką – nuo šaldytuvo iki kompiuterio. DEHN DG MP TT 275 sumontuotas skirstomojoje spintoje, jis tampa patikimu barjeru, apsaugančiu jūsų namų elektroniką nuo žaibo ar perjungimo sukeltų impulsų.

Kodėl verta rinktis

• Didelis išlydžio pajėgumas: 20 kA nominalus (8/20 µs) ir 40 kA maksimalus (8/20 µs).
• Žemas įtampos apsaugos lygis: ≤1,5 kV esant nominaliam išlydžio srovei, ≤1,2 kV esant 5 kA.
• Greitas reagavimo laikas: mažiau nei 100 ns.
• Integruotas terminis atjungimas su vizualiu būsenos indikatoriumi (žalias/raudonas).
• Bepotencialis perjungimo kontaktas nuotoliniam signalizavimui.
• Kompaktiškas DIN bėgio korpusas iš raudono termoplastiko, UL 94 V-0.

Techninė informacija

• Tipas: 2 tipo viršįtampių apsaugos įtaisas (SPD) pagal EN 61643-11 / IEC 61643-11.
• Sistema: TT ir TN-S.
• Nominali įtampa (Un): 230 / 400 V AC (50/60 Hz).
• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC.
• Nominali išlydžio srovė (In) (8/20 µs): 20 kA.
• Maks. išlydžio srovė (Imax) (8/20 µs): 40 kA.
• Įtampos apsaugos lygis (Up) esant In: ≤1,5 kV.
• Įtampos apsaugos lygis (Up) esant 5 kA: ≤1,2 kV.
• Reagavimo laikas (tA): <100 ns.
• Polių skaičius: 3+1 (3 fazės + N).
• Apsaugos režimai: L-N, N-PE.
• Technologija: varistorius (MOV) su N-PE kibirkštine tarpine.
• Terminis atjungimas: taip, su vizualiu būsenos indikatoriumi (žalias/raudonas).
• Nuotolinio signalizavimo kontaktas: taip (bepotencialis perjungimo kontaktas).
• Montavimas: 35 mm DIN bėgis.
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0.
• Apsaugos laipsnis: IP20.
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C.
• Standartai: IEC 61643-11 / EN 61643-11.

Kam tinka

Šis įtaisas rekomenduojamas namų savininkams, kurių elektros skydinėje įrengta TT arba TN-S sistema ir kurie nori apsaugoti jautrią įrangą – kompiuterius, televizorius, išmaniuosius namų prietaisus – nuo žaibo smūgių ar tinklo perjungimų sukeliamų viršįtampių. Tinka tiek naujai statybai, tiek esamų sistemų atnaujinimui.

Kaip naudoti

DEHN DG MP TT 275 montuojamas ant 35 mm DIN bėgio elektros skirstomojoje spintoje. Prijungiamas prie fazinių laidininkų (L1, L2, L3) ir neutralės (N), o atskira grandinė jungiama prie apsauginio įžeminimo (PE). Įrenginys turi vizualų indikatorių: žalia spalva reiškia, kad apsauga veikia tinkamai; raudona – kad modulis išsijungė ir jį reikia pakeisti. Nuotolinio signalizavimo kontaktas leidžia prijungti signalizaciją ar automatikos sistemą, pranešančią apie gedimą.

Patarimas: reguliariai patikrinkite indikatoriaus spalvą – jei ji raudona, nedelsdami pakeiskite modulį. Montavimą patikėkite kvalifikuotam elektrikui, kad būtų užtikrintas tinkamas įžeminimas ir apsaugos veikimas.
