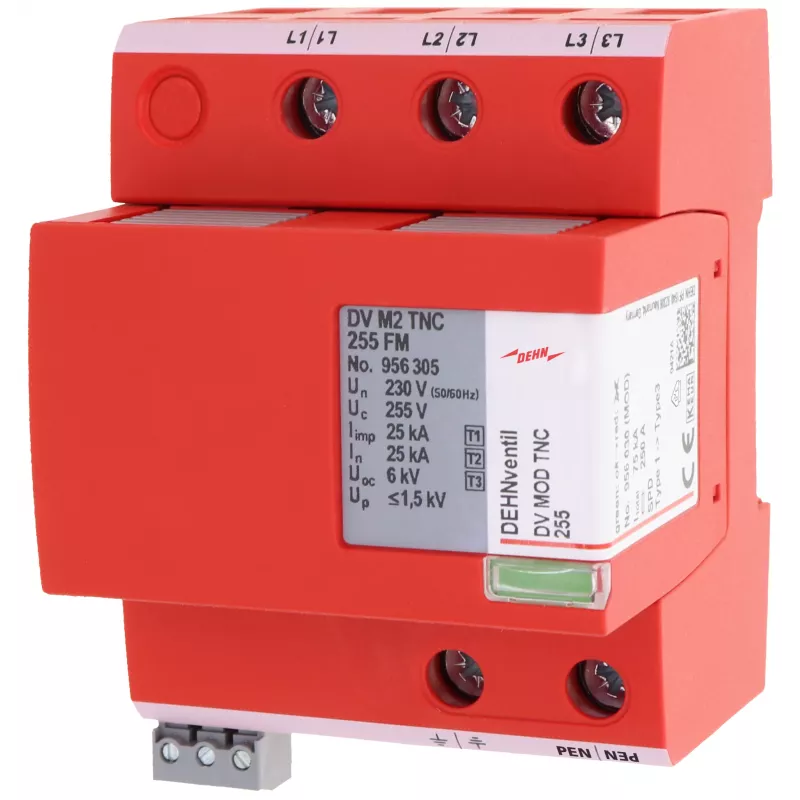

DEHN DEHNventil M2 TNC 255 FM kombinuotas žaibo ir įtampos iškroviklis 1+2+3 tipas, 3 polių, 255 V AC, 35 mm DIN bėgelis

Kai žaibas trenkia į jūsų pastato elektros tinklą, pasekmės gali būti pražūtingos – ne tik sudegę įrenginiai, bet ir ilgos prastovos. DEHNventil M2 TNC 255 FM – tai vienas įrenginys, kuris pakeičia tris atskirus apsaugos lygius, užtikrindamas visapusišką apsaugą nuo tiesioginių žaibo smūgių ir trumpalaikių įtampos šuolių. Šis trijų polių iškroviklis, sukurtas TN-C tinklams, yra idealus sprendimas ten, kur svarbu patikimumas ir kompaktiškumas.

Privalumai jūsų kasdieniam naudojimui

• Vienas įrenginys – trys apsaugos lygiai: nereikia derinti atskirų 1, 2 ir 3 tipo iškroviklių, taupote vietą ir supaprastinate montavimą.
• Greitas atsakas – mažiau nei 100 ns, todėl jautri elektronika apsaugoma nuo pirmųjų viršįtampio mikrosekundžių.
• Nuotolinis signalizavimas – integruotas potencialiai laisvas perjungimo kontaktas leidžia stebėti įrenginio būseną iš pastato valdymo sistemos, nereikia rankiniu būdu tikrinti.
• Nepriekaištingas veikimas be priežiūros – kibirkštinio tarpo neturinti technologija užtikrina ilgą tarnavimo laiką ir nulinę nuotėkio srovę.
• Kompaktiškas dizainas – tik 3 moduliai ant 35 mm DIN bėgelio, todėl telpa net ir mažiausiuose skirstomuosiuose skyduose.

Kam šis įrenginys tinka?

DEHNventil M2 TNC 255 FM yra puikus pasirinkimas individualiems namams, biurams ar nedidelėms įmonėms, kurių elektros tinklas yra TN-C tipo (be atskiro nulinio laidininko). Jis montuojamas prie įvadinio skirstomojo skydo arba subskirstomųjų skydų, kad apsaugotų visą elektros instaliaciją nuo žaibo sukeltų viršįtampių. Dėl savo universalumo (1+2+3 tipas) jis tinka tiek naujoms, tiek modernizuojamoms instaliacijoms, kur norima vienu įrenginiu užtikrinti maksimalią apsaugą.

Pagrindinės specifikacijos

• SPD klasė: 1 + 2 + 3 tipas pagal IEC 61643-11
• Tinklo sistema: TN-C
• Polių skaičius: 3
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Vardinis iškrovos srovės impulsas (In) (8/20 µs) vienam poliui: 20 kA
• Žaibo impulsinė srovė (Iimp) (10/350 µs) vienam poliui: 7 kA
• Bendra žaibo impulsinė srovė (Iimp bendra): 21 kA
• Apsaugos įtampos lygis (Up) esant In: ≤ 1,5 kV
• Gesinimo srovė (Ifi): 50 kA rms
• Atsako laikas (tA): < 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis (3 moduliai)
• Nuotolinis stebėjimas: taip, potencialiai laisvas perjungimo kontaktas
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Maksimalus saugiklis (gL/gG): 160 A
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0

Kaip naudoti?

Įrenginys montuojamas ant DIN bėgelio skirstomajame skyde. Prijunkite fazinius laidininkus prie atitinkamų gnybtų, o apsauginį įžeminimo laidininką – prie PE gnybto. Nuotolinio signalizavimo kontaktą galite prijungti prie pastato valdymo sistemos arba signalizacijos. Įsitikinkite, kad įtampa ir tinklo tipas atitinka specifikacijas (TN-C, 230/400 V). Po montavimo rekomenduojama patikrinti įrenginio veikimą pagal gamintojo instrukcijas.

Baigiamoji pastaba

DEHNventil M2 TNC 255 FM – tai patikima, nereikalaujanti priežiūros apsauga nuo viršįtampių TN-C tinkluose. Dėl kombinuoto 1+2+3 tipo klasifikacijos šis įrenginys yra ateities sprendimas, užtikrinantis visapusišką apsaugą kompaktiškame korpuse.
