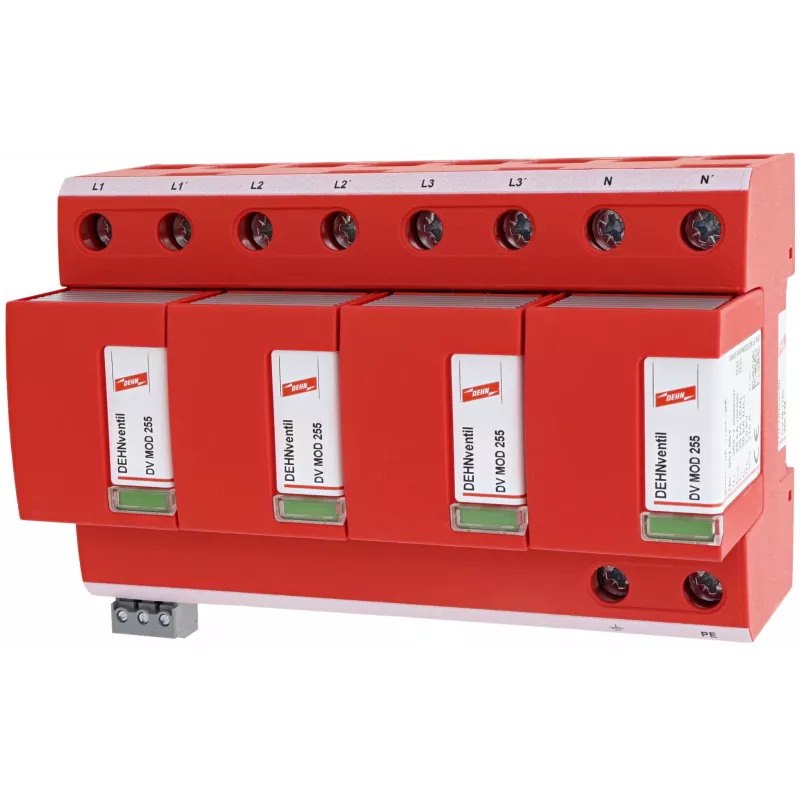

DEHN 951405 modulinis kombinuotasis viršįtampių ribotuvas TN-S sistemoms FM IP20

Kai žaibas trenkia į elektros tinklą, namuose esantys prietaisai gali būti sunaikinti per akimirką. DEHN 951405 modulinis kombinuotasis viršįtampių ribotuvas – tai tyliai dirbantis sargas, kuris apsaugo jūsų brangią buitinę techniką nuo pavojingų įtampos šuolių. Su 25 kA žaibo impulso srove ir ≤ 1,5 kV apsaugos lygiu šis įrenginys užtikrina patikimą apsaugą TN-S maitinimo sistemose.

Kodėl verta rinktis

• Didelė žaibo impulso srovė: 25 kA bendra (7,5 kA vienam poliui)
• Žemas įtampos apsaugos lygis: ≤ 1,5 kV
• Greitas reagavimo laikas: < 100 ns
• Nuotolinio signalizavimo kontaktas būsenos stebėjimui
• Kompaktiškas DIN bėgio montavimas (4,5 TE plotis)

Techninė informacija

• Ribotuvo tipas: 1 + 2 tipo kombinuotasis ribotuvas
• Sistemos konfigūracija: TN-S
• Nominali įtampa (Un): 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulso srovė (Iimp) (10/350 µs): 25 kA bendra / 7,5 kA vienam poliui
• Nominali iškrovos srovė (In) (8/20 µs): 80 kA bendra / 20 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Sekančios srovės gesinimo geba (Ifi): 50 kA rms
• Reagavimo laikas (tA): < 100 ns
• Polių skaičius: 3+1 (3 fazės + N-PE)
• Montavimo tipas: DIN bėgis (35 mm)
• Modulio plotis: 4,5 TE (81 mm)
• Korpuso apsaugos klasė: IP20
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Nuotolinis signalizavimas: taip (bekontaktis perjungimo kontaktas)
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms (su maks. apsauginiu saugikliu)
• Atitiktis standartams: IEC 61643-11, EN 61643-11
• Technologija: kibirkšties tarpas

Kam tinka

Šis ribotuvas idealiai tinka namų savininkams, kurie nori apsaugoti savo elektros sistemą ir brangią buitinę techniką nuo žaibo sukeltų viršįtampių. Jis puikiai tinka TN-S sistemoms su 230/400 V AC įtampa. Sumontuotas skirstomojoje dėžėje ant DIN bėgio, jis užima tik 4,5 TE vietos, todėl lengvai telpa net kompaktiškose instaliacijose.

Kaip naudoti

Montuokite tik kvalifikuotas elektrikas. Įrenginys tvirtinamas ant 35 mm DIN bėgio. Prijunkite fazinius laidus prie atitinkamų gnybtų, o N-PE – prie neutralės ir įžeminimo. Nuotolinio signalizavimo kontaktą galima prijungti prie stebėjimo sistemos, kad būtų galima stebėti ribotuvo būseną. Prieš montavimą įsitikinkite, kad maitinimas išjungtas.

Patarimas: reguliariai tikrinkite ribotuvo būseną – dauguma modelių turi indikatorių, rodantį, ar jis dar veikia. Pasibaigus jo eksploatacijos laikui, nedelsdami pakeiskite nauju, kad apsauga išliktų efektyvi.
