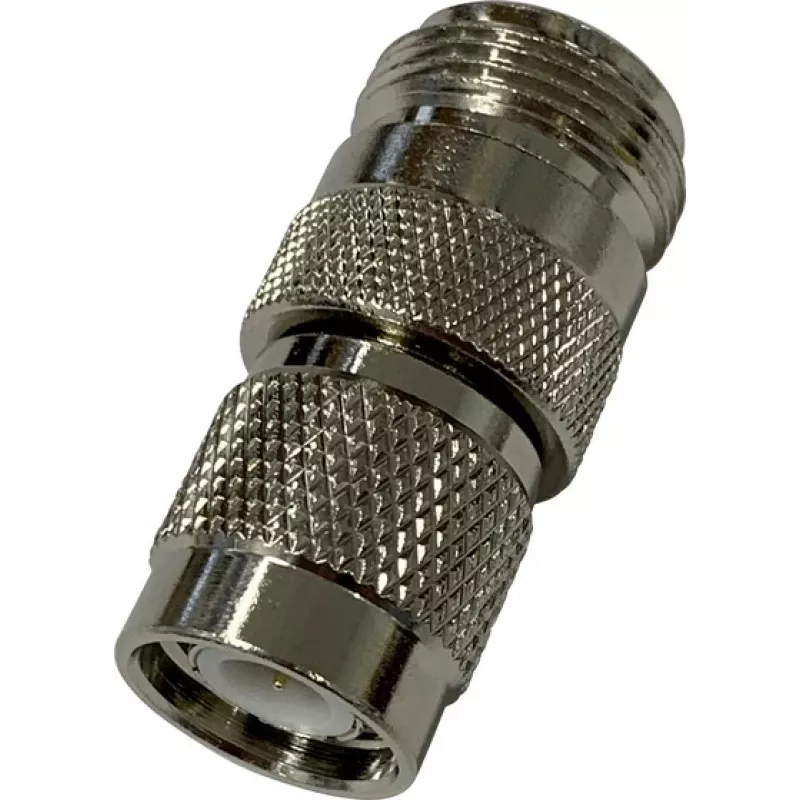

Wittenberg Antennen 103505 TNC vyriškas – N moteriškas adapteris, 50 Ohm, DC-11 GHz

Kai reikia sujungti TNC ir N tipo jungtis vienoje RF grandinėje, kiekvienas papildomas perėjimas gali sugadinti signalą. Wittenberg Antennen 103505 adapteris išsprendžia šią problemą tiesiogiai – viename gale TNC vyriškas kištukas, kitame N moteriškas lizdas, o visas kelias išlaiko 50 Ohm varžą iki 11 GHz dažnio.

Kodėl verta rinktis šį adapterį

• Dažnių diapazonas nuo DC iki 11 GHz – tinka tiek įprastoms, tiek aukštesnių dažnių RF sistemoms.
• VSWR ≤ 1,2:1 iki 6 GHz – signalas atspindimas minimaliai, todėl mažiau nuostolių.
• Auksu padengti centriniai kontaktai užtikrina patikimą laidumą.
• PTFE izoliatorius atlaiko temperatūrą nuo -55 °C iki +155 °C.
• Žalvarinis korpusas su nikelio danga – tvirtas ir ilgaamžis.
• Srieginės jungtys – saugus ir stabilus sujungimas.

Kam šis adapteris tinka

Jei statote ar taisote antenų sistemą, bandymų stendą ar radijo ryšio įrangą, kur susiduria TNC ir N tipo jungtys, šis adapteris leis išvengti papildomų perėjimų ir išlaikyti kuo trumpesnį signalo kelią. Jis taip pat pravers tiems, kurie turi N tipo anteną, o prietaisas naudoja TNC jungtį.

Techninė informacija

• 1 jungtis: TNC vyriškas (kištukas), srieginis
• 2 jungtis: N moteriškas (lizdas), srieginis
• Varža: 50 Ohm
• Korpusas: žalvaris, nikeliuotas
• Kontaktai: žalvaris, auksuoti
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1500 V RMS
• Izoliacijos varža: ≥ 5000 MΩ
• Sujungimų ciklai: ≥ 500

Kaip naudoti

Prisukite TNC vyrišką galą prie TNC moteriškos jungties, o N moterišką galą – prie N vyriškos jungties. Veržkite ranka, bet tvirtai, kad srieginis sujungimas būtų stabilus. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir sausos – tai padės išlaikyti 50 Ohm varžą ir išvengti signalo nuostolių.

Patarimas: jei dažnai keičiate konfigūraciją, laikykite šį adapterį atskirai nuo kitų – taip lengviau pastebėsite susidėvėjimą ir laiku pakeisite. Montuodami ant lauko antenų, apsaugokite jungtį nuo drėgmės izoliacine juosta arba termiškai susitraukiančiu vamzdeliu.
