Wittenberg Antennen 0,5 m SMB moteriška į SMB vyriška RG174 antenos kabelis 103516

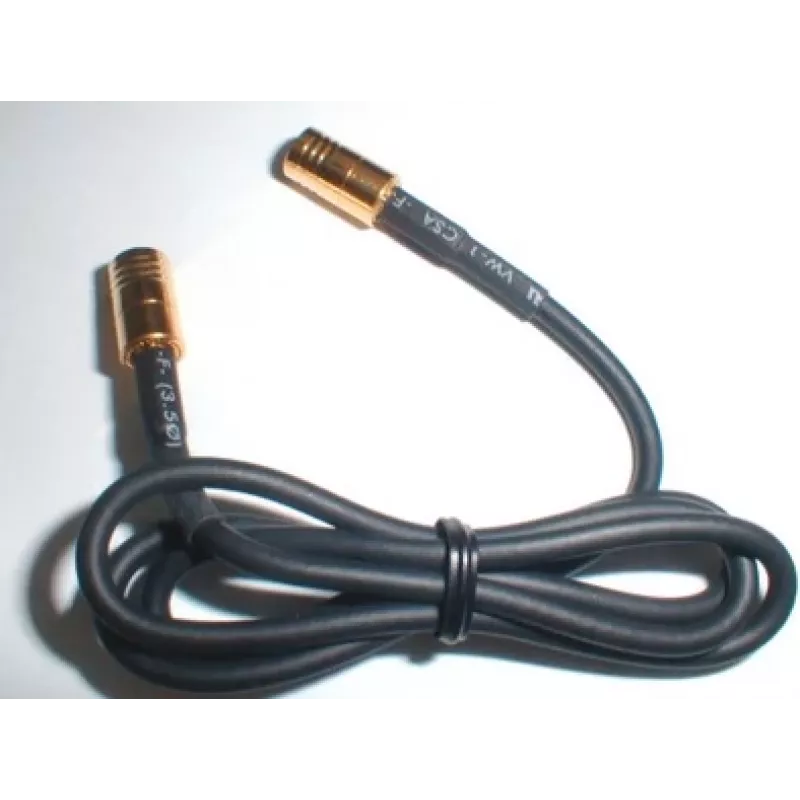

Plonas 2,8 mm skersmens juodas kabelis su auksuotais SMB jungtimis – tai, ką pastebėsite iškart, kai reikia sujungti kompaktišką RF įrangą ankštoje vietoje. Nors kabelis trumpas – tik 0,5 m – jis užtikrina patikimą 50 Ω varžą ir mažus signalo nuostolius nuo DC iki 3 GHz.

Kodėl verta rinktis

• Ilgis: 0,5 m – idealiai tinka trumpiems sujungimams.
• Jungtys: SMB moteriška ir SMB vyriška – sujungia skirtingų lyčių SMB lizdus.
• Kabelio tipas: RG174 – plonas ir lankstus, lengvai pravedamas.
• Varža: 50 Ω – standartinė RF sistemoms.
• Dažnių diapazonas: DC–3 GHz – tinka GPS, GSM, WLAN, DVB-T ir panašioms mobiliosioms sistemoms.
• Spalva: juoda.

Kasdienis naudojimas

Dėl mažo 15 mm minimalaus lenkimo spindulio kabelį lengva išvedžioti net tankioje įrangoje. Viena pynė ekranavimas ir PVC apvalkalas atlaiko įprastas patalpų sąlygas, o darbinė temperatūra svyruoja nuo -20 °C iki +70 °C.

Techninės specifikacijos

• 1 jungtis: SMB moteriška
• 2 jungtis: SMB vyriška
• Kabelio ilgis: 0,5 m
• Kabelio tipas: RG174
• Varža: 50 Ω
• Dažnių juosta: DC–3 GHz
• Silpninimas: 0,75 dB @ 1 GHz
• Apvalkalo medžiaga: PVC
• Išorinis apvalkalo skersmuo: 2,8 mm
• Minimalus lenkimo spindulys: 15 mm
• Darbinė temperatūra: -20 °C iki +70 °C
• Spalva: juoda

Kam tinka

Šis kabelis puikiai tiks tiems, kurie montuoja GPS imtuvus, GSM modulius, WLAN antenas ar DVB-T priedėlius ir ieško patikimo trumpo sujungimo tarp skirtingų SMB jungčių. Taip pat tinka keičiant pažeistą kabelį arba pridedant lankstumo prie esamos įrangos.

Kaip naudoti

Tiesiog prijunkite SMB moterišką jungtį prie atitinkamo vyriško lizdo, o SMB vyrišką – prie moteriško. Dėl kompaktiško dydžio kabelis lengvai tilps net sunkiai pasiekiamose vietose. Prieš jungdami įsitikinkite, kad įrenginio varža yra 50 Ω, kad išvengtumėte signalo atspindžių.

Patarimas: Norėdami išlaikyti optimalų signalo stiprumą, venkite staigių kabelio lenkimų – laikykitės bent 15 mm spindulio. Jei kabelį tiesiate lauke, apsaugokite jį nuo tiesioginių saulės spindulių ir drėgmės, nes PVC apvalkalas skirtas vidaus sąlygoms.
