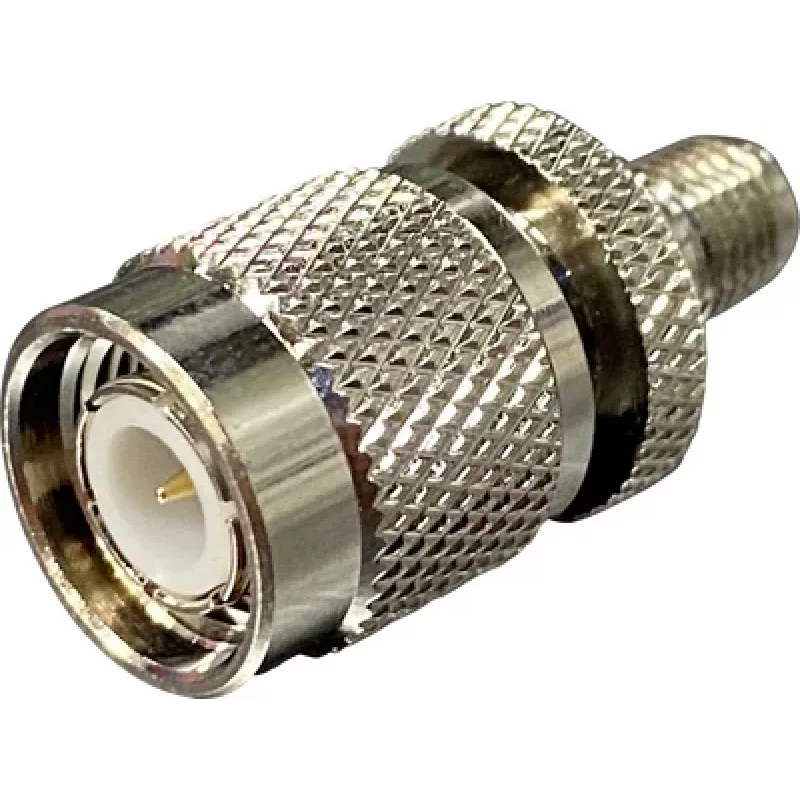

Wittenberg Antennen 102185 TNC male to SMA female tiesus metalinis adapteris

Wittenberg Antennen 102185 – tiesus 50 Ω RF koaksialinis adapteris, kurio viename gale yra TNC male, o kitame – SMA female jungtis. Tai patikimas sprendimas, kai reikia sujungti TNC kištuką su SMA lizdu nekeičiant kabelio krypties.

Privalumai

• Kieto žalvario korpusas su nikelio danga atsparus korozijai ir dilimui.
• Auksuoti centriniai kontaktai ir PTFE izoliacija užtikrina stabilią 50 Ω varžą bei mažus signalo nuostolius iki 6 GHz.
• Žemas VSWR (1,2:1) – tinka jautrioms antenų ir bevielio ryšio sistemoms.
• Ilgaamžiškumas: 500 sujungimo ciklų.

Kam tinka

• RF testavimo ir matavimo įrangai.
• Antenų maitinimo linijoms ir bevielio ryšio įrenginiams.
• Tiesioginiam TNC ir SMA sąsajų suderinimui.

Pagrindinės specifikacijos

• 1 jungtis: TNC male
• 2 jungtis: SMA female
• Korpuso forma: tiesus
• Varža: 50 Ω
• Dažnių diapazonas: DC–6 GHz
• VSWR: 1,2:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Izoliacijos varža: 5000 MΩ
• Patikimumas: 500 sujungimų

Kaip naudoti

Adapteris yra tiesus, todėl jungiamas tiesiai tarp TNC male ir SMA female jungčių. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir sausos. Užveržkite ranka – nenaudokite jėgos, kad nepažeistumėte sriegių. Tinka naudoti tiek patalpose, tiek lauke, jei apsaugota nuo tiesioginio vandens.

Patarimas: norėdami išlaikyti žemą VSWR ir ilgą tarnavimo laiką, jungdami adapterį laikykite už korpuso, o ne už kabelio. Reguliariai patikrinkite, ar kontaktai nėra oksidavęsi.
