Weinzierl KNX IO 510.1 perjungimo aktuatorius 5444 su 2 išėjimais, logikos ir laikmačio funkcijomis

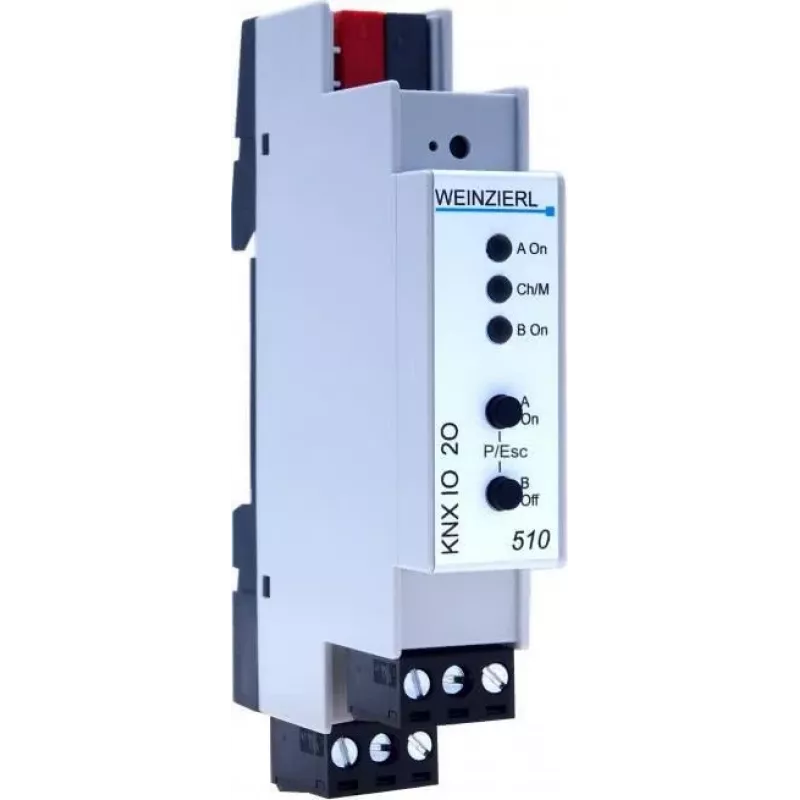

Weinzierl KNX IO 510.1 perjungimo aktuatorius 5444 – tai kompaktiškas 2 modulių DIN bėgio įrenginys, kuriame sujungti du galingi reliniai išėjimai, aštuoni nepriklausomi logikos elementai ir aštuonios laikmačio funkcijos. Tai leidžia KNX sistemose valdyti apšvietimą, šildymą ar kitas elektros apkrovas be papildomų modulių.

Kam skirtas

Šis aktuatorius skirtas KNX sistemų integratoriams ir elektrikams, kuriems reikia patikimo elektros apkrovų perjungimo su integruota logika ir laiko valdymu, nenaudojant papildomos įrangos.

Pagrindinės savybės

• Du potencialo neturintys reliniai išėjimai, kiekvienas skirtas 16 A esant 250 V AC varžinei apkrovai.
• Aštuoni nepriklausomi logikos elementai (AND, OR, XOR, NAND, NOR, XNOR), leidžiantys kombinuoti KNX grupės objektus.
• Aštuonios nepriklausomos laikmačio funkcijos (delsimas, impulsas, laiptinės apšvietimas) laiku pagrįstam valdymui.
• Kiekvieno kanalo funkcijos: perjungimas, scenų valdymas, būsenos grįžtamasis ryšys, centrinis valdymas ir priverstinis veikimas.
• Maitinamas tiesiai iš KNX magistralės (21–30 V DC), suvartoja tik 10 mA.
• Kompaktiškas DIN bėgio montavimas, užima tik 2 modulius (36 mm).
• Integruota apsauga nuo trumpojo jungimo ir perkrovos, užtikrinanti įrenginio saugumą.
• Didelis mechaninis patvarumas – daugiau kaip 1 000 000 perjungimo ciklų, elektrinis patvarumas – daugiau kaip 100 000 ciklų esant vardinei apkrovai.

Specifikacijos

• Produkto tipas: KNX perjungimo aktuatorius
• Išėjimų skaičius: 2
• Išėjimų tipas: potencialo neturintys reliniai kontaktai
• Perjungimo galia vienam kanalui: 16 A / 250 V AC (varžinė apkrova)
• Logikos funkcijos: 8 nepriklausomi logikos elementai (AND, OR, XOR, NAND, NOR, XNOR)
• Laikmačio funkcijos: 8 nepriklausomi laikmačio objektai (delsimas, impulsas, laiptinės apšvietimas)
• KNX magistralės jungtis: standartinis KNX magistralės gnybtas (raudonas/juodas)
• Maitinimas: maitinamas iš KNX magistralės (21–30 V DC)
• Srovės suvartojimas (KNX magistralė): maks. 10 mA
• Montavimo tipas: DIN bėgis (2 moduliai / 36 mm)
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Programinė įranga: ETS (Engineering Tool Software)
• Mechaninis patvarumas: >1 000 000 perjungimo ciklų
• Elektrinis patvarumas: >100 000 perjungimo ciklų (esant vardinei apkrovai)
• Apsauga nuo trumpojo jungimo: integruota (įrenginio apsauga)
• Apsauga nuo perkrovos: integruota (įrenginio apsauga)
• Sertifikatas: KNX sertifikuotas

Patarimai

Naudokite integruotus logikos elementus sudėtingiems valdymo scenarijams kurti be papildomų logikos modulių. Laikmačio funkcijos puikiai tinka laiptinės apšvietimui arba atidėtam išjungimui. Įsitikinkite, kad DIN bėgio vieta atitinka darbinės temperatūros diapazoną, kad užtikrintumėte patikimą veikimą.

Patarimas: programuodami ETS, aiškiai pavadinkite kiekvieną logikos elementą ir laikmatį – taip vėliau lengviau prižiūrėsite sistemą. Taip pat nepamirškite, kad reliniai kontaktai neturi potencialo, todėl užtikrinkite tinkamą izoliaciją ir apsaugą nuo elektros smūgio.
