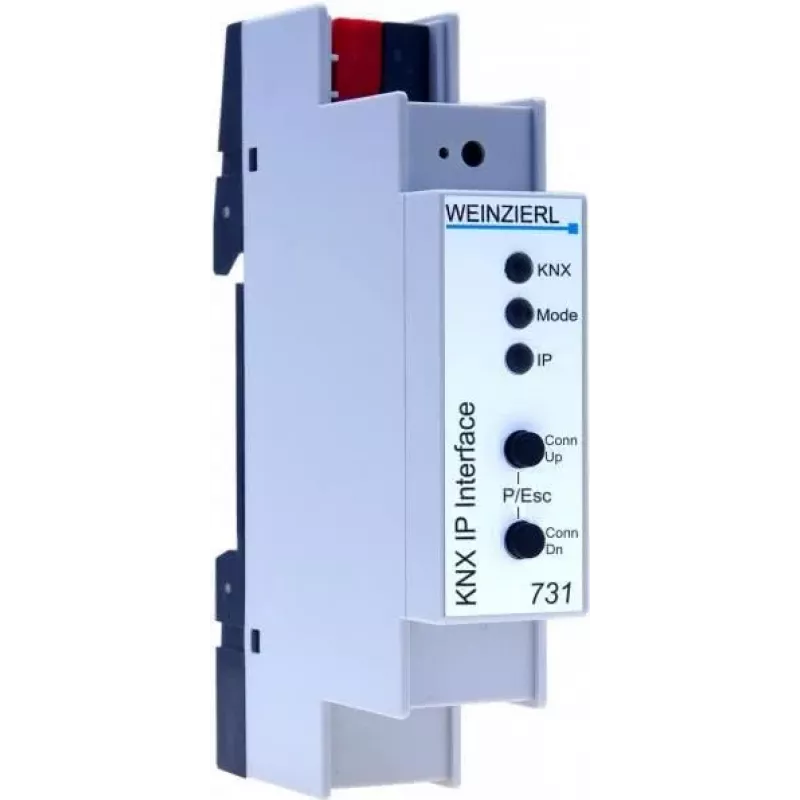

Weinzierl 5242 KNX IP Interface 731 (18mm)

Šis 18 mm pločio modulis ant DIN bėgelio – tarsi tiltas tarp jūsų KNX instaliacijos ir IP tinklo. Weinzierl 5242 KNX IP Interface 731 išsiskiria itin kompaktišku korpusu, kuris telpa net ir mažose skirstymo dėžutėse, o visas maitinimas gaunamas tiesiai iš KNX magistralės – jokių papildomų maitinimo šaltinių.

Kam skirtas

Sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikia patikimo vartų tarp KNX lauko įrenginių ir IP valdymo sistemų. Puikiai tinka projektams, kur reikalinga nuotolinė prieiga, vizualizacija ar integracija su aukštesnio lygio valdymo sistemomis.

Pagrindinės savybės

• KNXnet/IP maršrutizavimas ir tuneliavimas
• Iki 5 vienu metu veikiančių tuneliavimo jungčių
• Maitinimas tiesiai iš KNX magistralės (21–30 V DC)
• Kompaktiškas 1 TE (18 mm) DIN bėgelio korpusas
• RJ45 Ethernet jungtis
• Konfigūravimas per ETS
• DHCP arba statinis IP adresas
• LED indikatoriai KNX ir IP būsenai
• Programinės įrangos atnaujinimas per ETS

Specifikacijos

• Gaminio tipas: KNX IP Interface
• Funkcionalumas: KNXnet/IP maršrutizavimas ir tuneliavimas
• KNXnet/IP tuneliai: iki 5 vienu metu
• Maitinimo šaltinis: KNX magistralė (21–30 V DC)
• Srovės suvartojimas: maks. 10 mA
• Montavimas: DIN bėgelis (1 TE / 18 mm)
• Tinklo jungtis: RJ45 Ethernet
• KNX jungtis: magistralės gnybtas
• Konfigūravimas: ETS
• IP adreso priskyrimas: DHCP arba statinis IP
• LED indikatoriai: 2 (KNX, IP)
• Programinės įrangos atnaujinimas: taip, per ETS
• Darbinė temperatūra: -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas
• Sertifikatas: KNX Certified

Kaip naudoti

Prijunkite Weinzierl 5242 prie KNX magistralės ir Ethernet tinklo. Naudodami ETS programinę įrangą, nustatykite ryšio parametrus ir IP adresą. Įrenginys palaiko tiek maršrutizavimą, tiek tuneliavimą, todėl galite lanksčiai integruoti KNX sistemą į IP tinklą. Idealiai tinka nuotoliniam valdymui, stebėjimui ar ryšiui su pastato valdymo sistema.

Patarimas: prieš montuodami įsitikinkite, kad KNX magistralės įtampa yra 21–30 V DC. Jei naudojate DHCP, rezervuokite pastovų IP adresą, kad išvengtumėte ryšio pertraukimų. Reguliariai atnaujinkite programinę įrangą per ETS, kad užtikrintumėte saugumą ir stabilumą.
