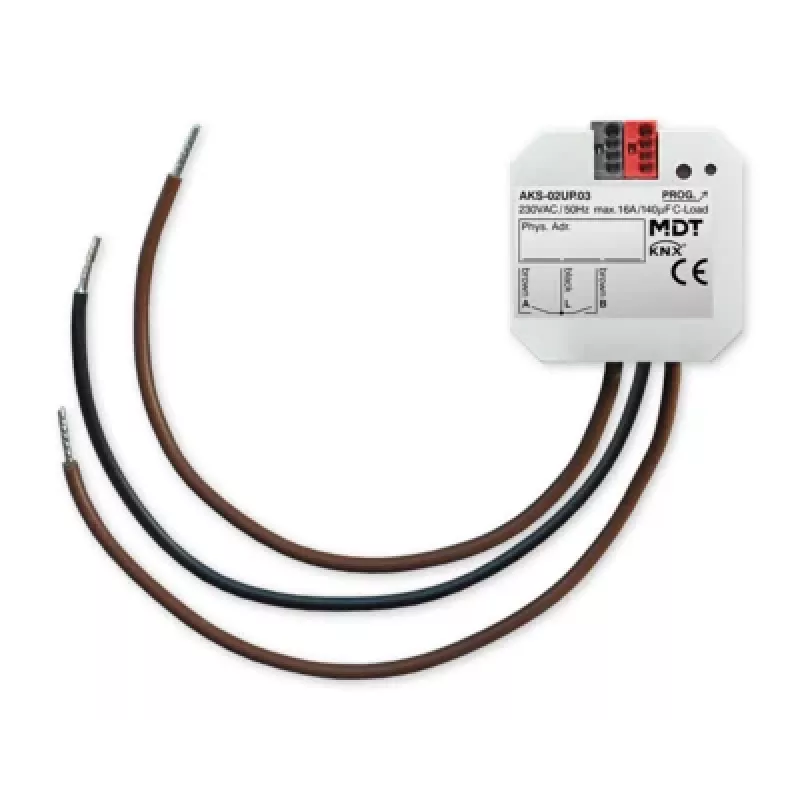

MDT Komutacinis vykdomasis įtaisas 2 kanalų, įleidžiamas, 16 A, 230 V AC, C-Load, Standard, KNX AKS-02UP.03

Kai reikia valdyti du atskirus 230 V apšvietimo ar lizdų kontūrus per KNX sistemą, o vietos skydelyje – nedaug, MDT AKS-02UP.03 tampa praktišku sprendimu. Šis dviejų kanalų komutacinis vykdomasis įtaisas telpa į standartinę įleidžiamą dėžutę ir kiekvienu kanalu gali perjungti iki 16 A apkrovą – tiek varžinę, tiek indukcinę, tiek talpinę.

Kodėl verta rinktis

Du nepriklausomi kanalai viename kompaktiškame korpuse leidžia sutaupyti vietos instaliacijoje. Rankinis valdymas mygtuku ant prietaiso praverčia paleidžiant sistemą ar tikrinant grandines dar neprijungus magistralės. C-Load versija pritaikyta talpinėms apkrovoms – tokioms kaip LED maitinimo šaltiniai ar elektroniniai balastai.

Pagrindinės specifikacijos

• 2 kanalai, kiekvienas su potencialo neturinčiu relių kontaktu
• Perjungimo galia: 16 A vienam kanalui esant 230 V AC, 50/60 Hz
• Maksimali kaitinamųjų lempų apkrova: 2500 W
• Maksimali LED lempų apkrova: 200 W
• Maksimali fluorescencinių lempų apkrova (kompensuota): 1200 VA
• Rankinis valdymas mygtuku ant prietaiso
• KNX magistralės prijungimas per standartinį magistralės gnybtą
• Funkcijos: scenos, logika, laikas, būsenos grįžtamasis ryšys
• Montavimo gylis: apie 22 mm
• Energijos suvartojimas iš magistralės: < 0,3 W
• Aplinkos temperatūra: nuo 0 °C iki +45 °C

Kam tinka

• Apšvietimo grandinių perjungimui išmaniuosiuose KNX namuose
• Lizdų ar nedidelių variklių valdymui
• Esamų 230 V instaliacijų integravimui į KNX sistemą

Kaip naudoti

Įtaisas maitinamas tik iš KNX magistralės – papildomas maitinimo šaltinis nereikalingas. Jis skirtas įleidžiamam montavimui standartinėse 60 mm dėžutėse. Prijungus magistralę ir užprogramavus adresą, kanalus galima valdyti iš KNX valdiklių, o rankinis mygtukas leidžia testuoti be magistralės maitinimo.

Patarimas: prieš programuodami patikrinkite, ar kiekvieno kanalo apkrova neviršija 16 A, o LED apkrovoms – 200 W. Jei jungiate kelis LED maitinimo šaltinius, įsitikinkite, kad jų bendra talpinė apkrova atitinka C-Load reikalavimus. Montuodami palikite apie 22 mm gylio vietos, kad įtaisas tilptų į dėžutę.
